STÓŁ KRZYŻOWY AKM-200

STÓŁ KRZYŻOWY AKM-200
Kod towaru: 11847
Cena: 420,00 zł z VAT 341,46 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

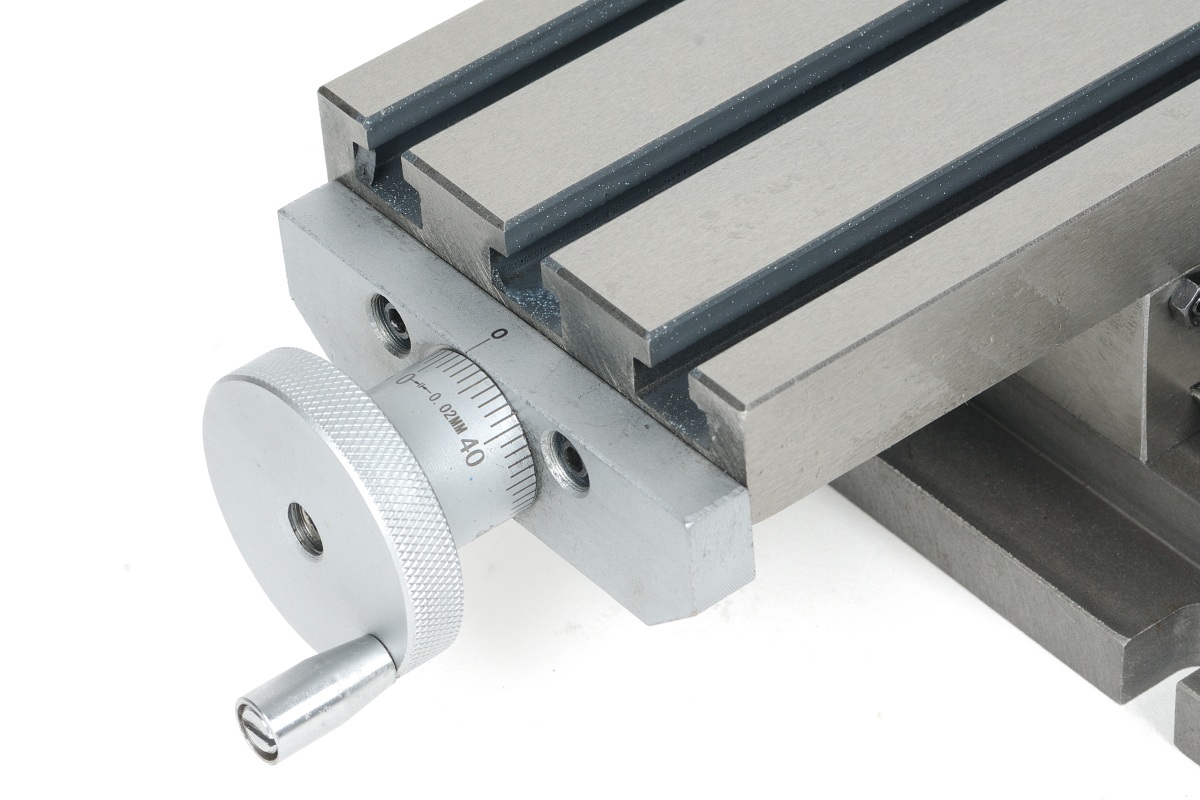

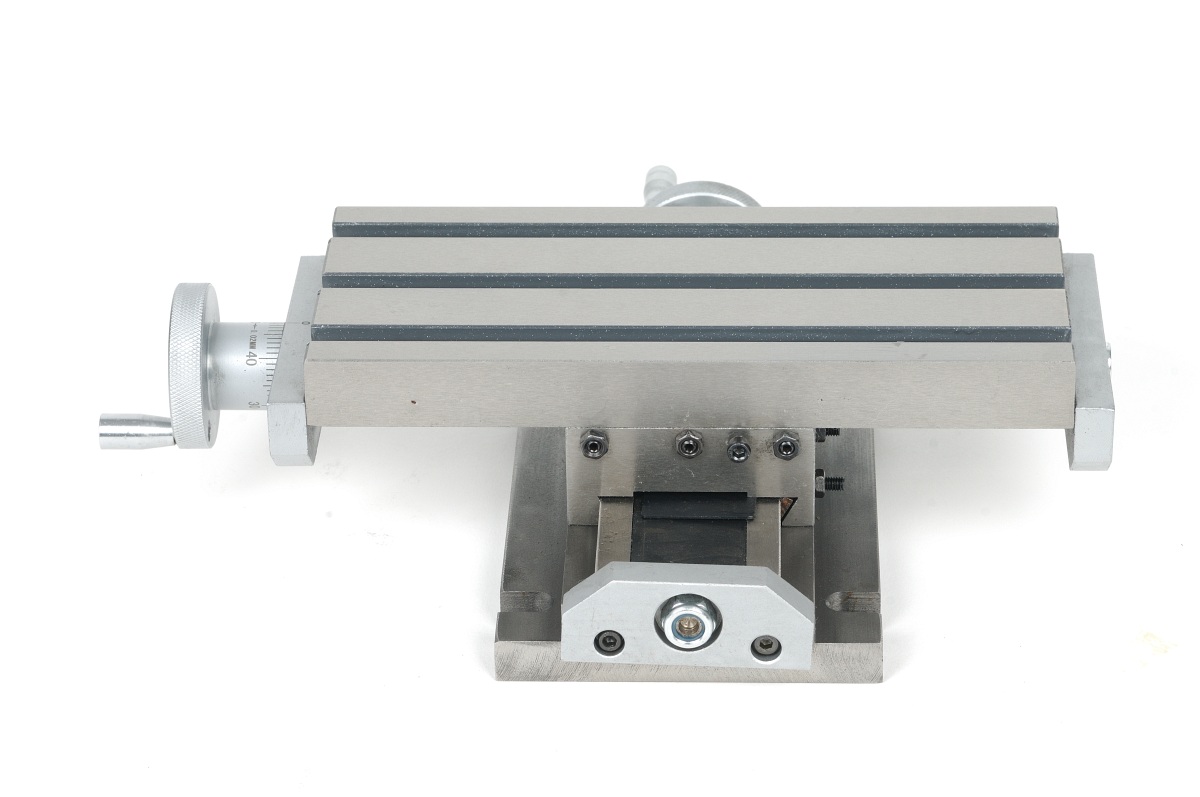

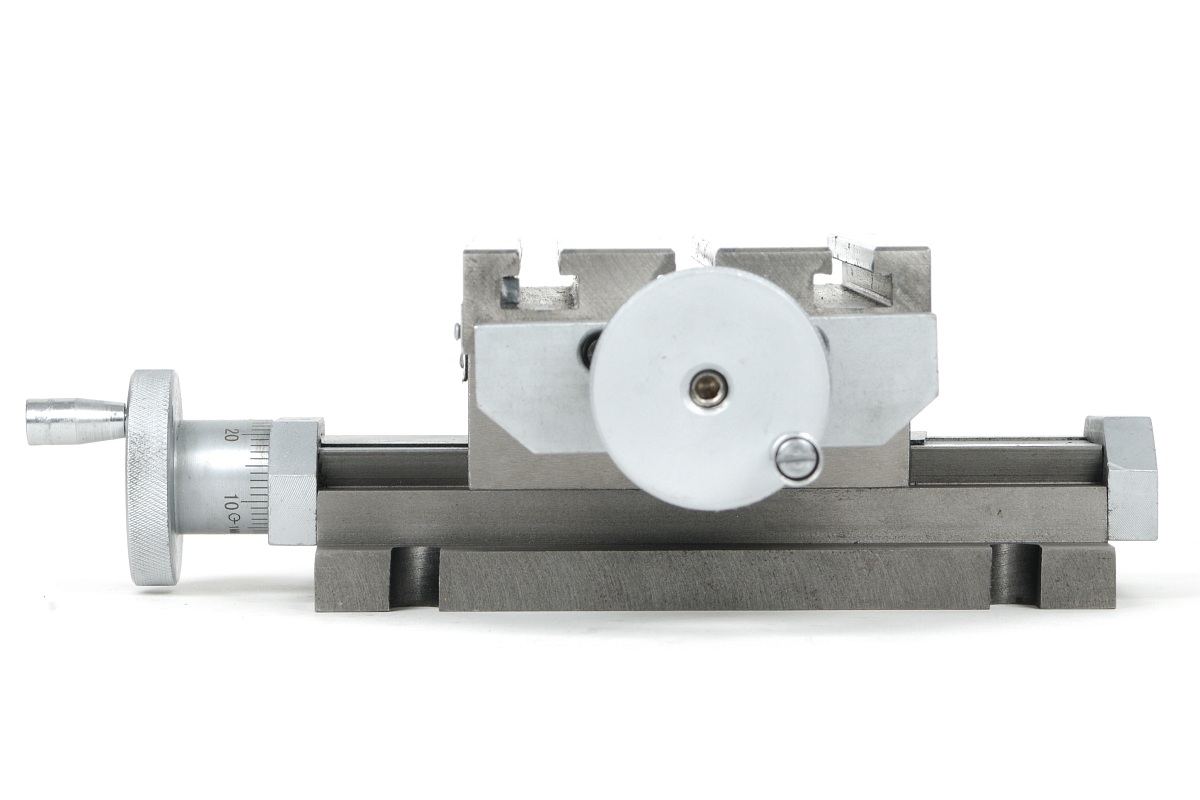

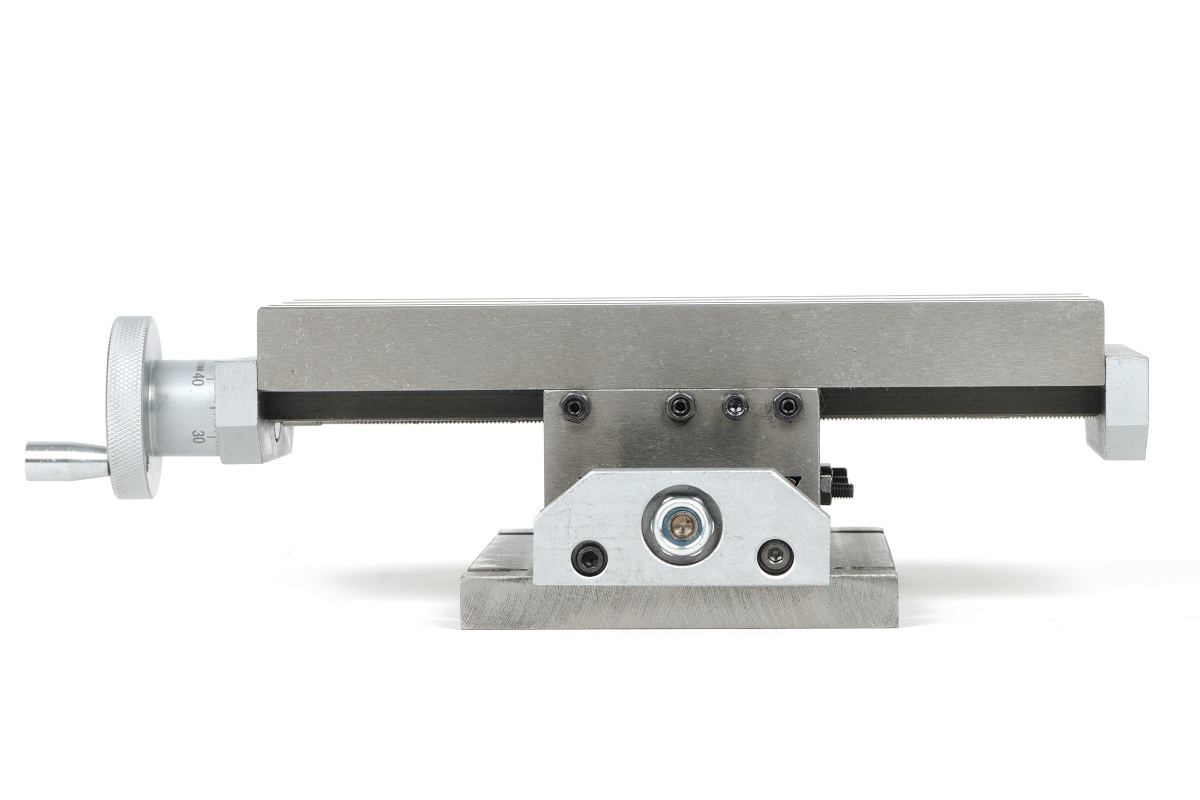

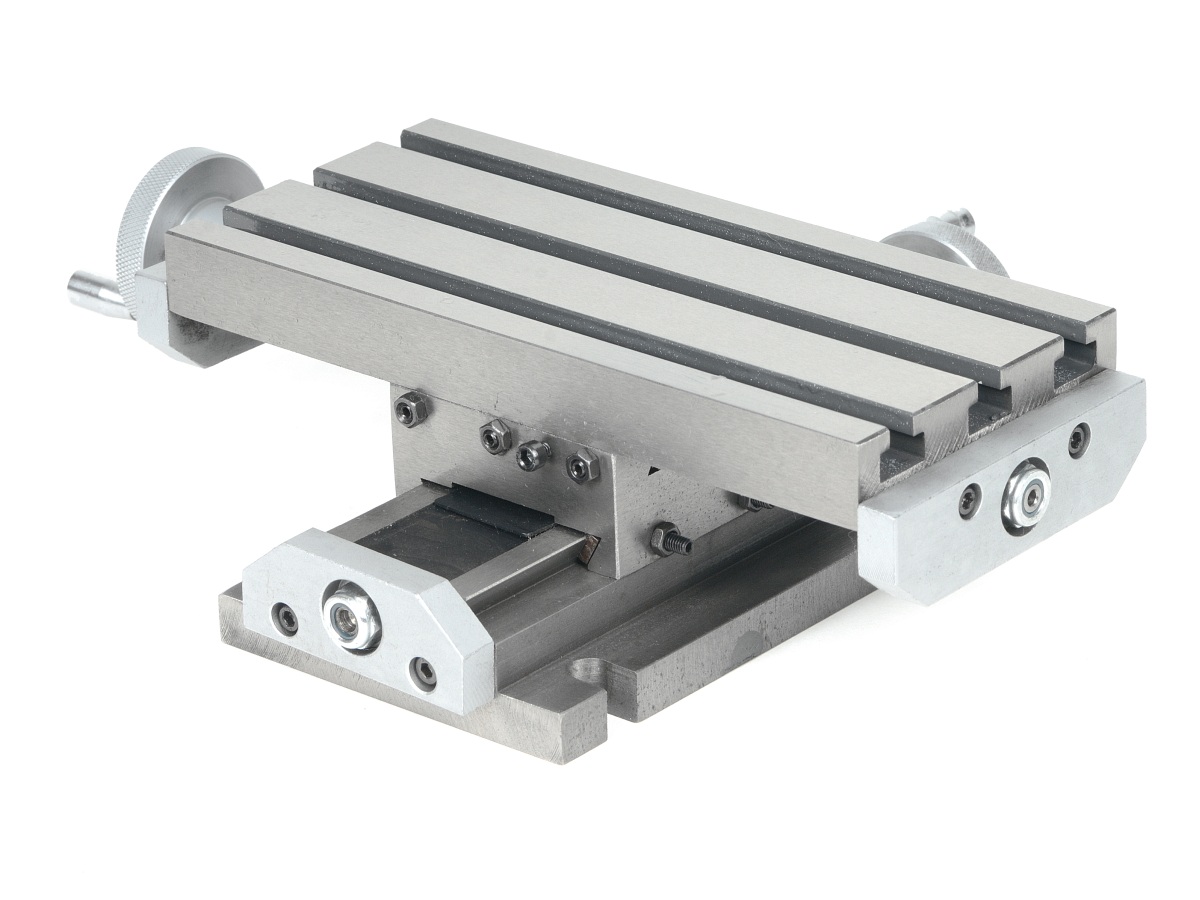

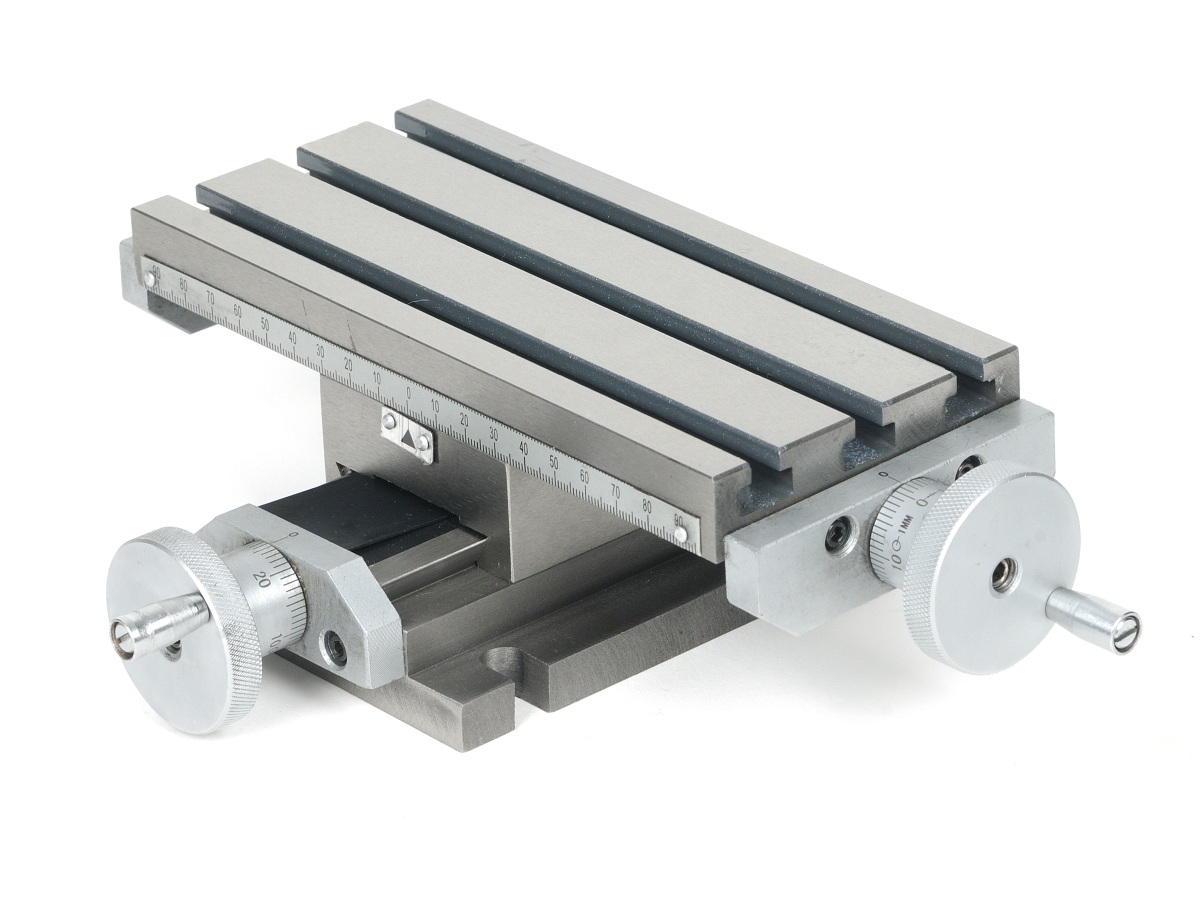

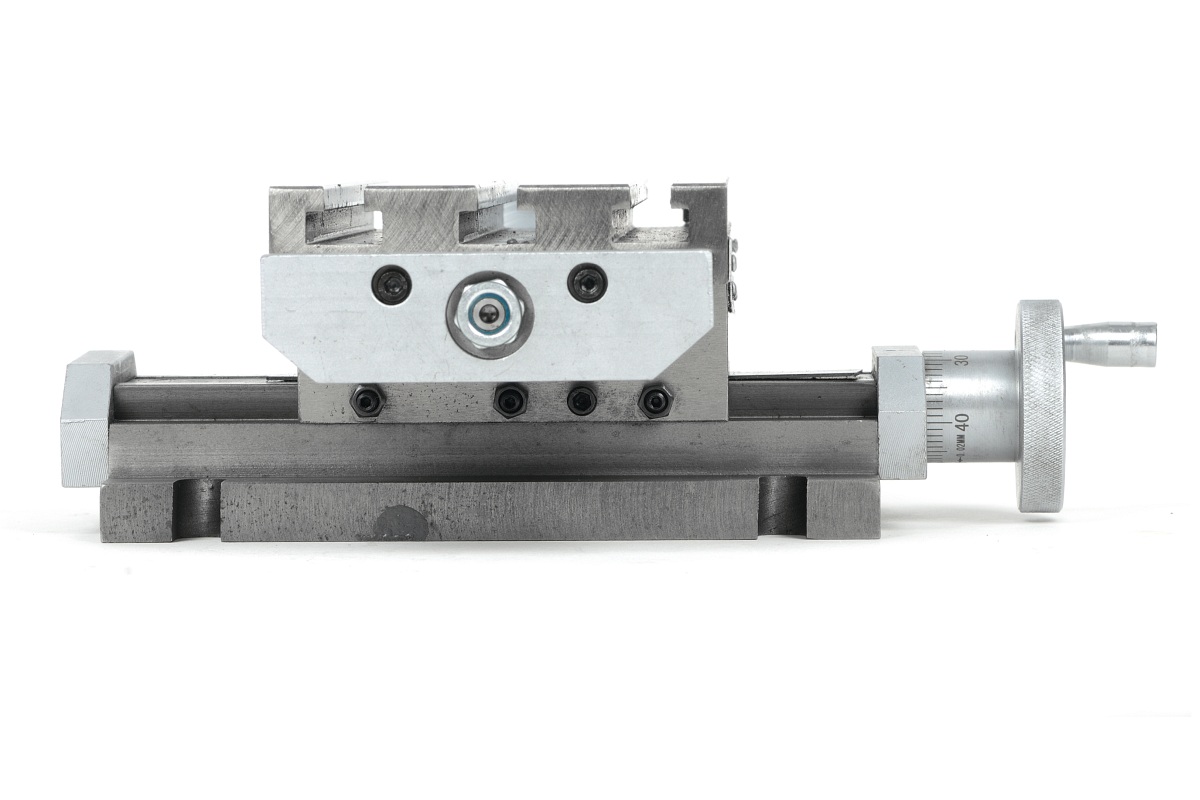

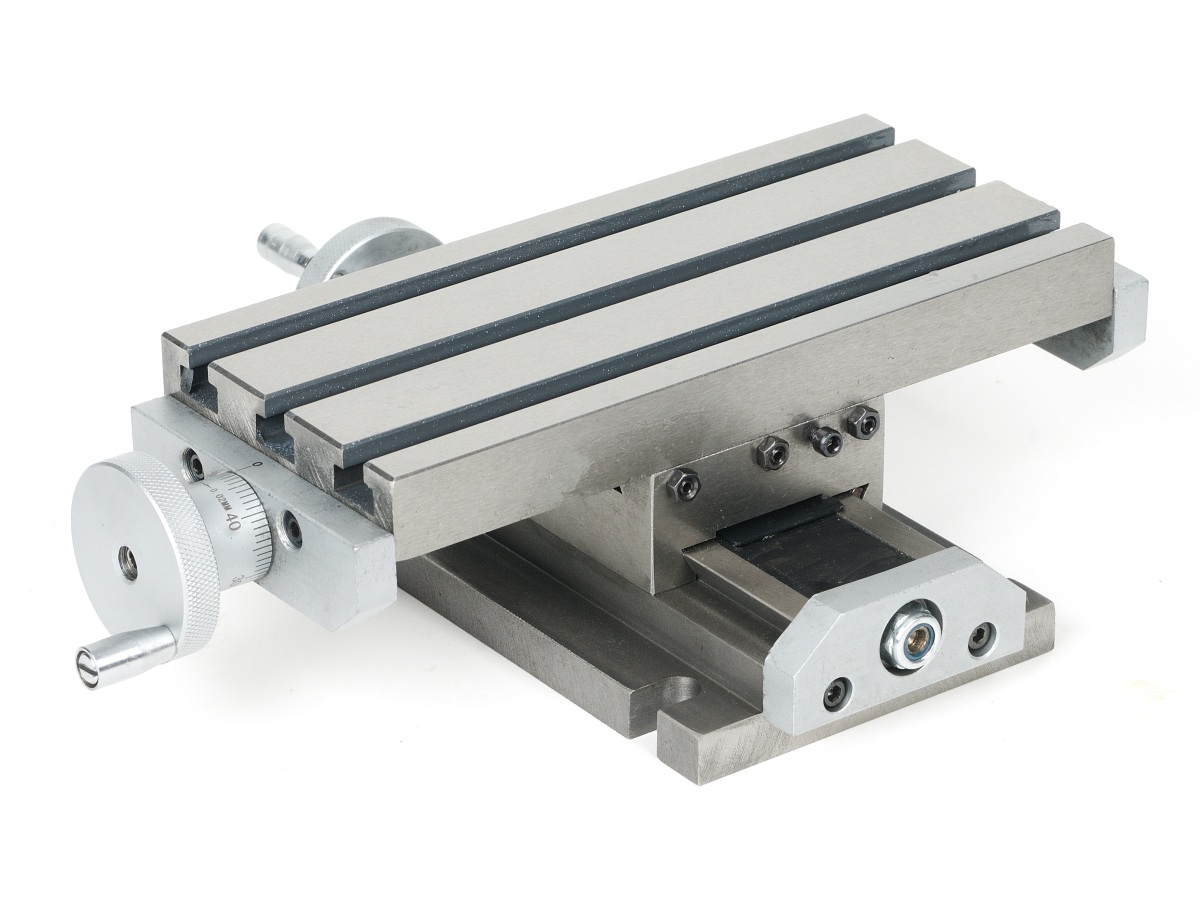

 STÓŁ KRZYŻOWY



model AKM-200



Dane techniczne :

- funkcja kasowania luzów ,

- funkcja blokowania przesuwu ,



waga :  4kg

x travel ( przesuw w osi x ) -7 cm

y travel ( przesuw w osi y ) -  po 6 cm w lewi  i prawo od "0"


123

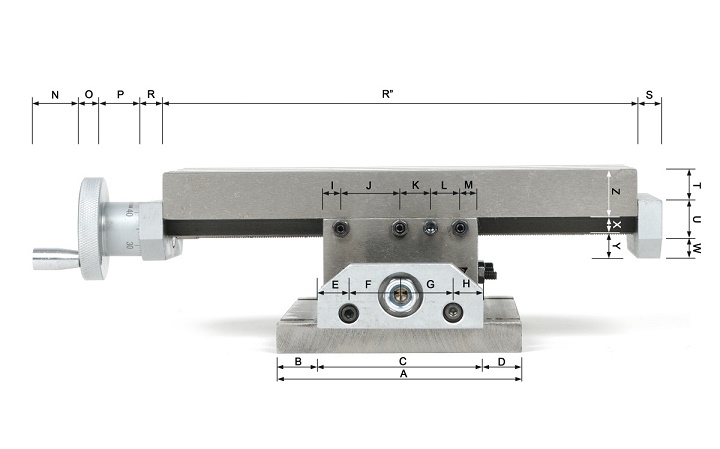

wymiary :

A - 100mm

B - 17,5mm

C - 65mm

D - 17,5mm

E - 12,5mm

F - 20mm

G - 20mm

H - 12,5mm

I - 8mm

J - 25mm

K - 12mm

L - 12mm

M - 8mm

N - 20mm

O - 8mm

P - 20mm

R - 12mm

S - 12mm

T - 12 mm

U - 13 mm

W - 12 mm

Z - 20mm

X - 8mm

Y - 9 mm

R" - 200mm


1231

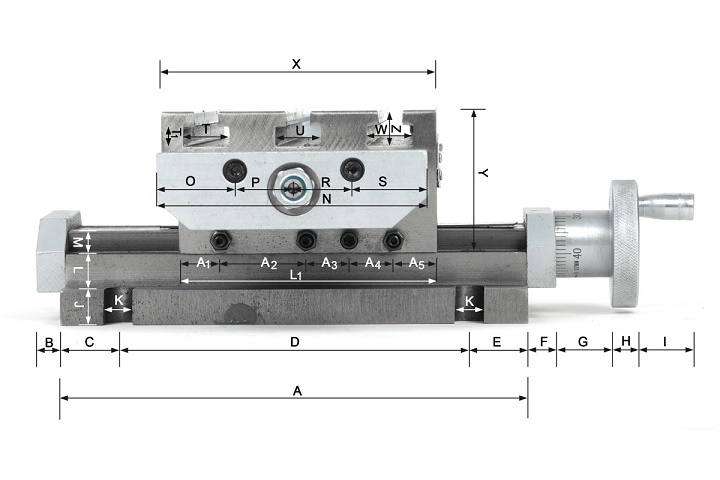

wymiary :

A - 160mm

B - 12mm

C - 20mm

D - 120mm

E - 20mm

F - 12mm

G - 20mm

H - 8mm

I - 20mm

J - 13mm

K - 9,5mm

L - 11mm

M - 7mm

N - 89mm

O - 25 mm

P - 19mm

R - 19mm

S - 25mm

T - 15 mm

U - 15 mm

W - 15 mm

Z - 11mm

X - 89mm

Y - 49 mm

A1- 14 mm

A2- 30 mm

A3 -  15mm

A4 - 15mm

A5 - 15mm

L1-  89mm

T1  - 6 -6,5mm

waga :  5,5kg

x travel ( przesuw w osi x ) -7 cm

y travel ( przesuw w osi y ) -  po 6 cm w lewi  i prawo od "0"





234

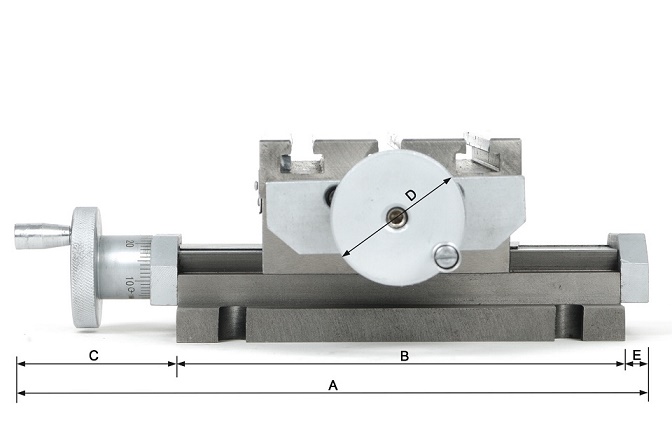

A - 230mm

B - 160mm

C - 60mm

D - 45mm

E - 10mm






13

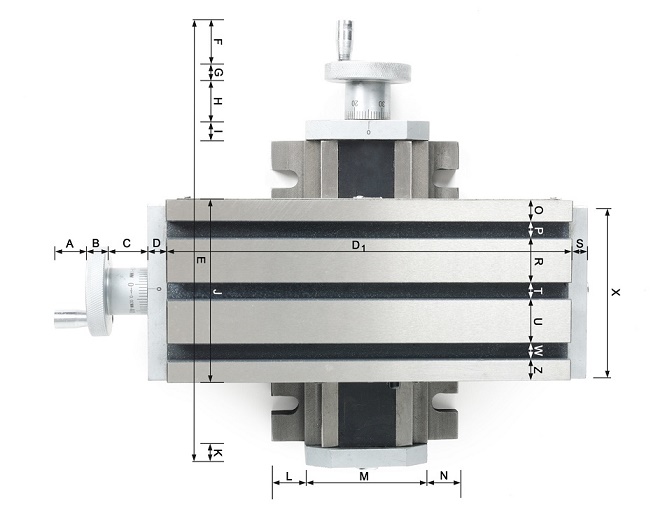

wymiary :

A - 20mm

B - 10mm

C - 20mm

D -10mm

E - 230mm

F - 20mm

G - 10mm

H - 20mm

I - 10mm

J - 90mm

K - 10mm

L - 18mm

M - 64mm

N - 18mm

O - 11mm

P - 7,5mm

R - 22,5mm

S - 10mm

T -  7,5 mm

U - 22,5 mm

W - 7,5mm

Z - 10,5mm

X - 89mm

D1- 200mm
