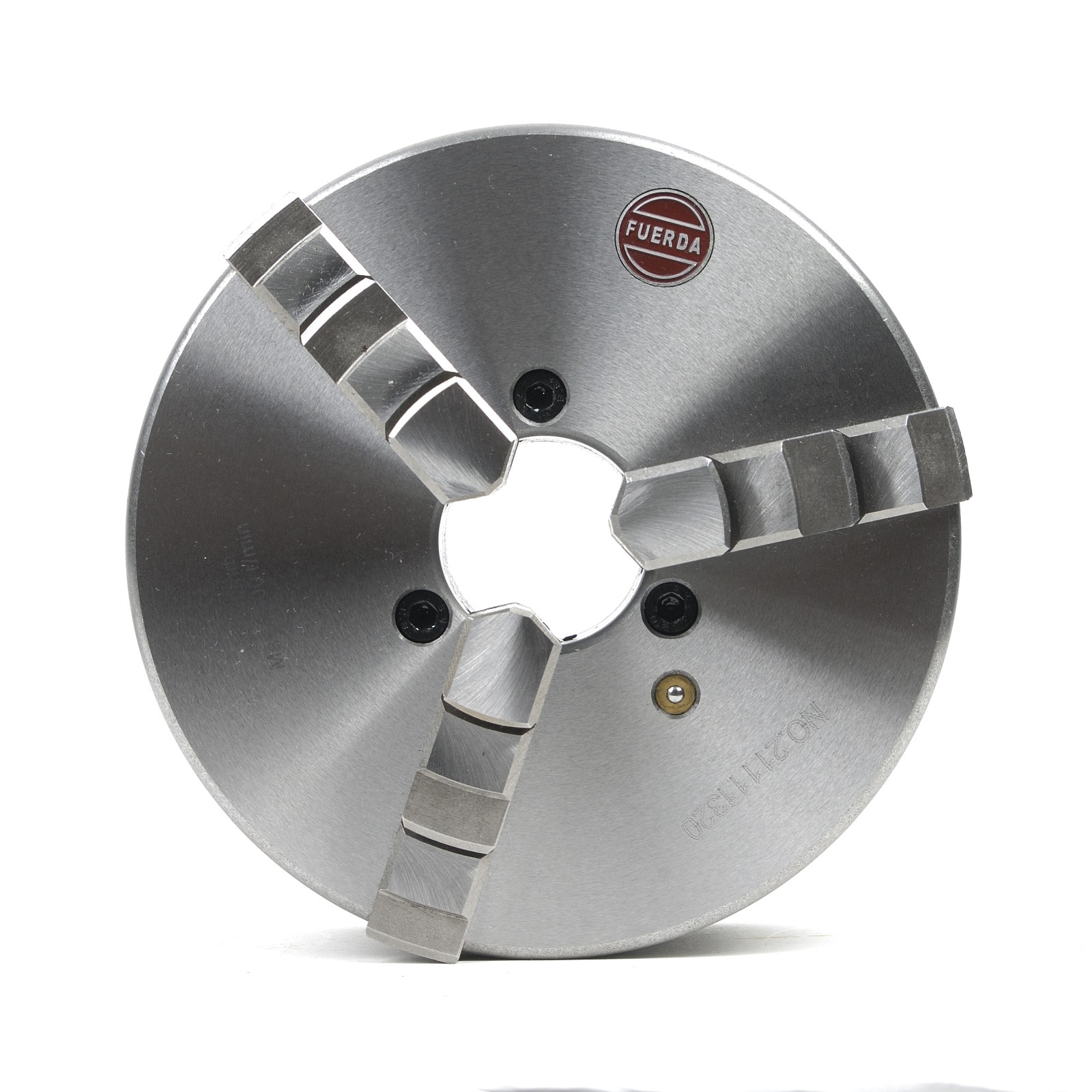

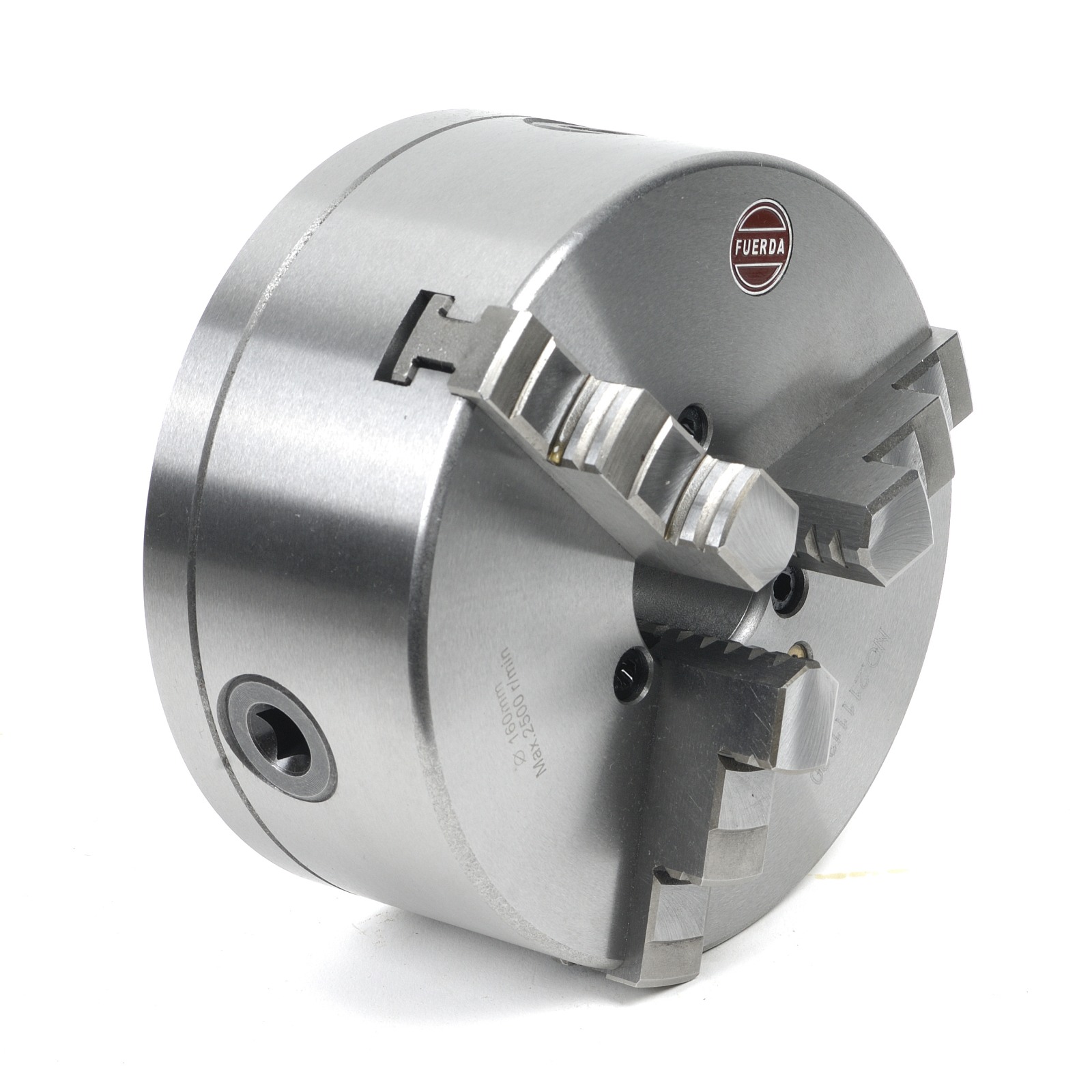

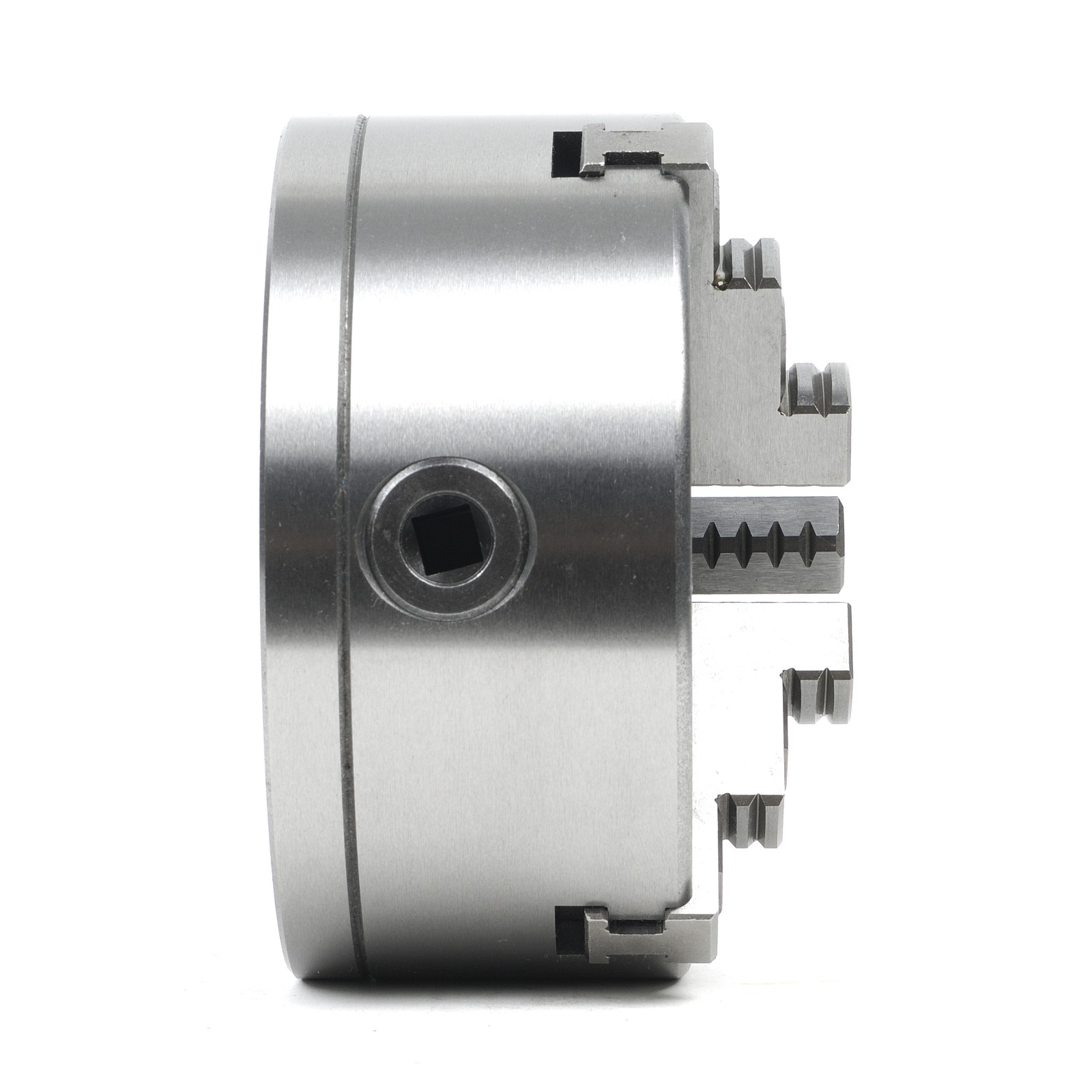

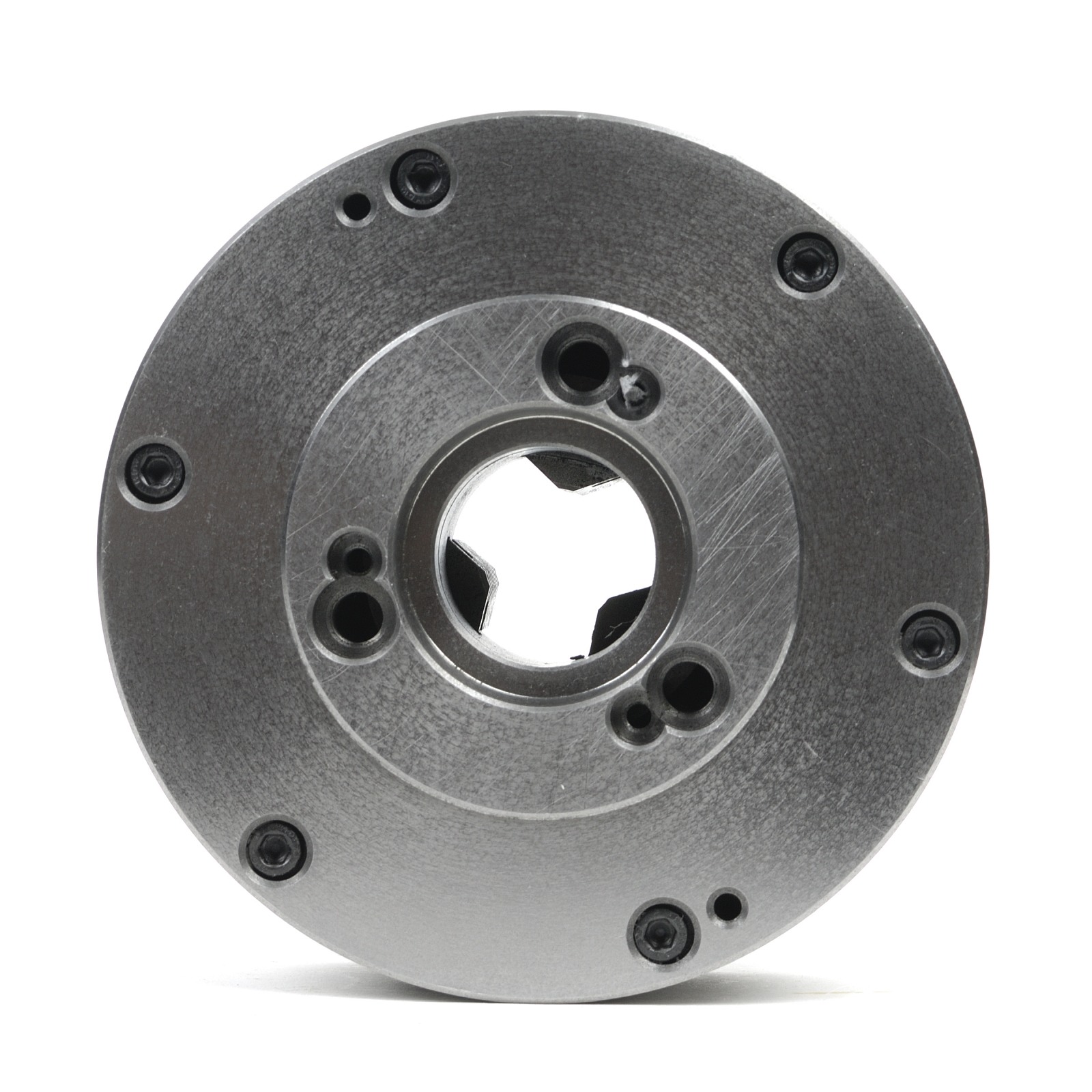

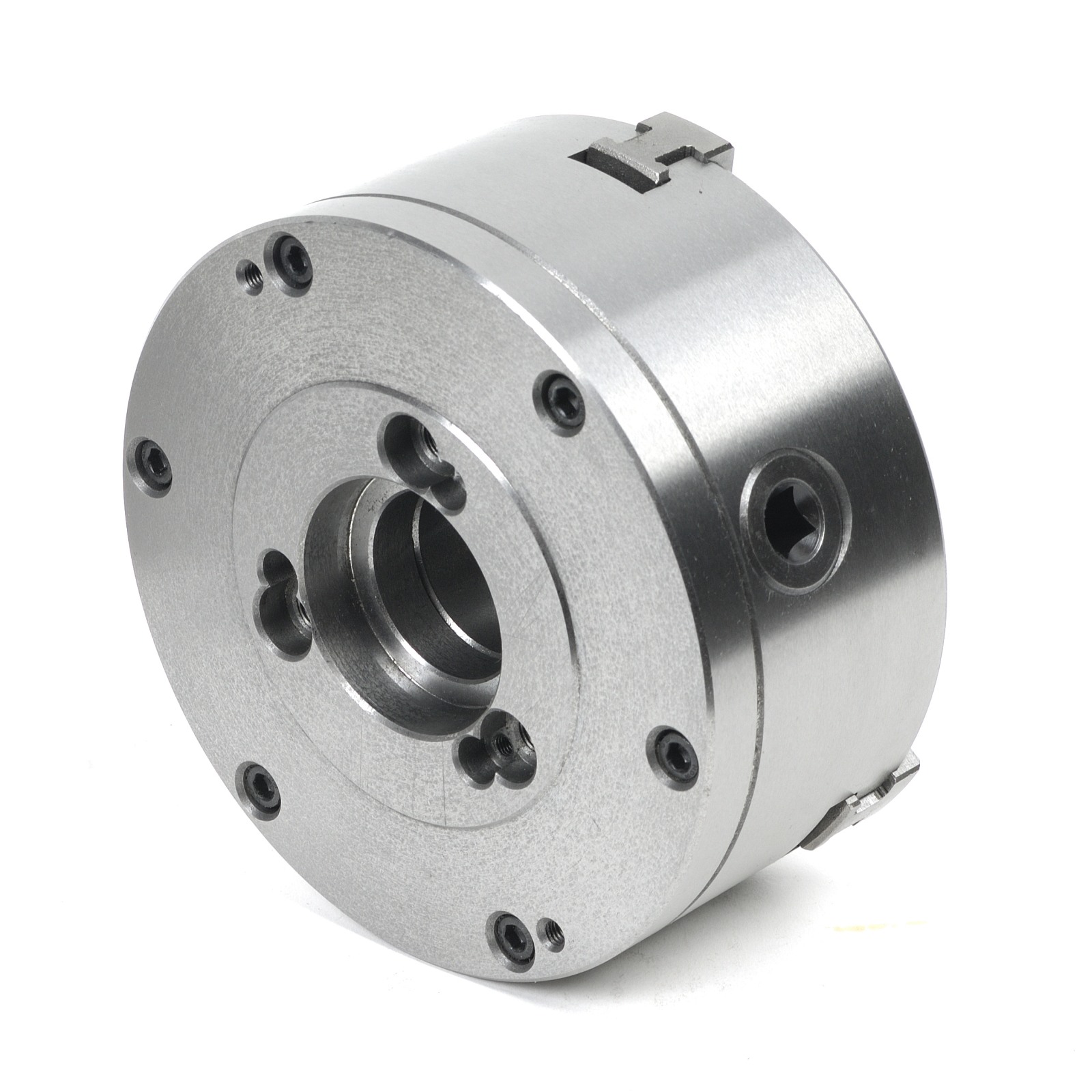

Uchwyt tokarski 3 szczękowy samocentrujący 160mm bezpośrednie mocowanie Stożek D3

marka - FUERDA . PRODUKT IMPORTOWANY .



numer katalogowy : 11877

Seria Dk11-160 D3

Producent :

TAIZHOU ZHEDONG MACHNIE TOOLS ACCESSORY CO., LTD

NO.271 HONGXI ROAD , JIAZHI ,JIAOJIANG DISTRICT , TAIZHOU CITY

ZHEJIANG , CHINY .

- FABRYCZNIE NOWY .

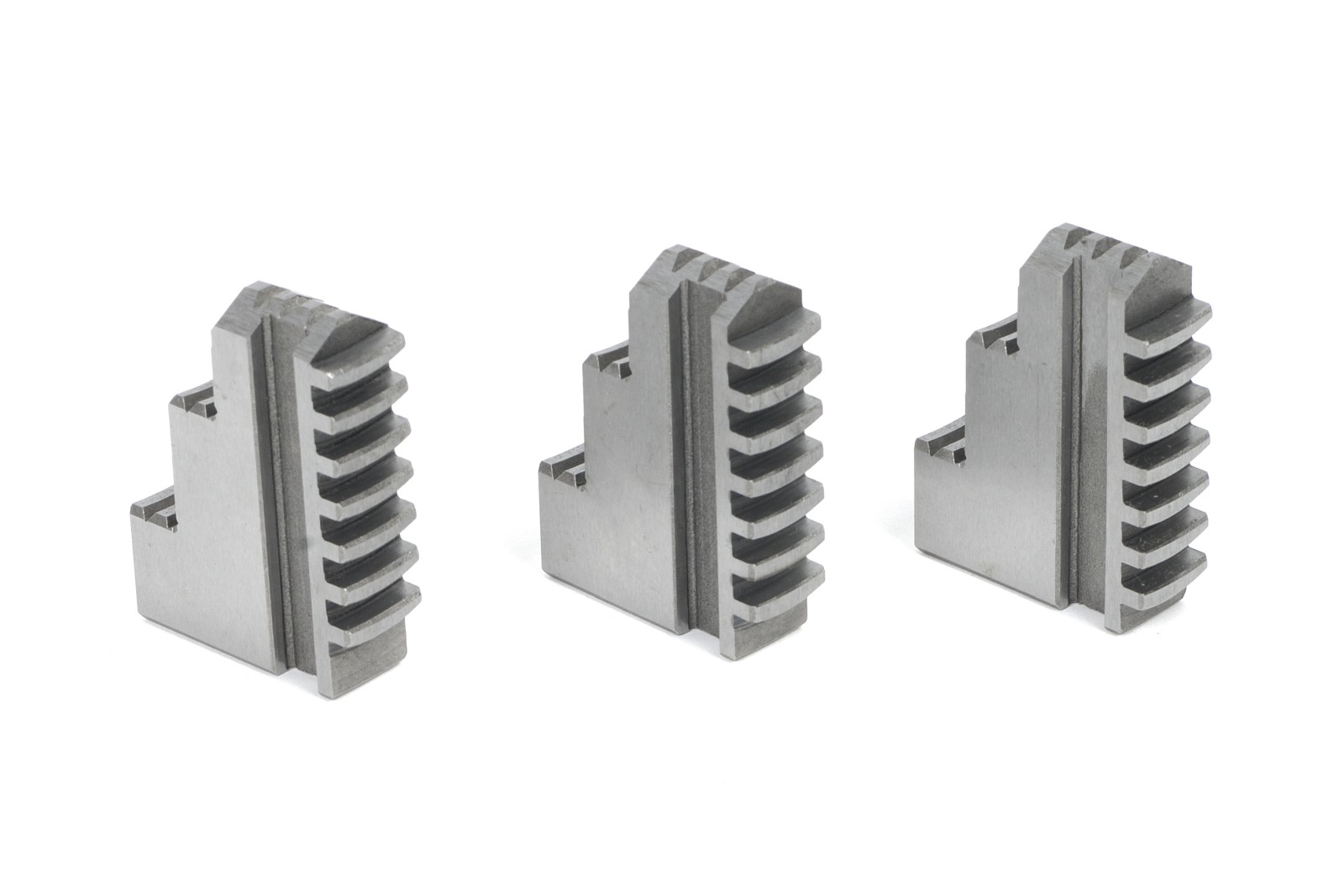

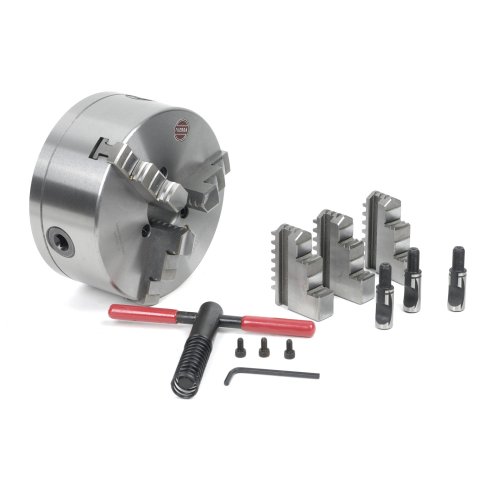

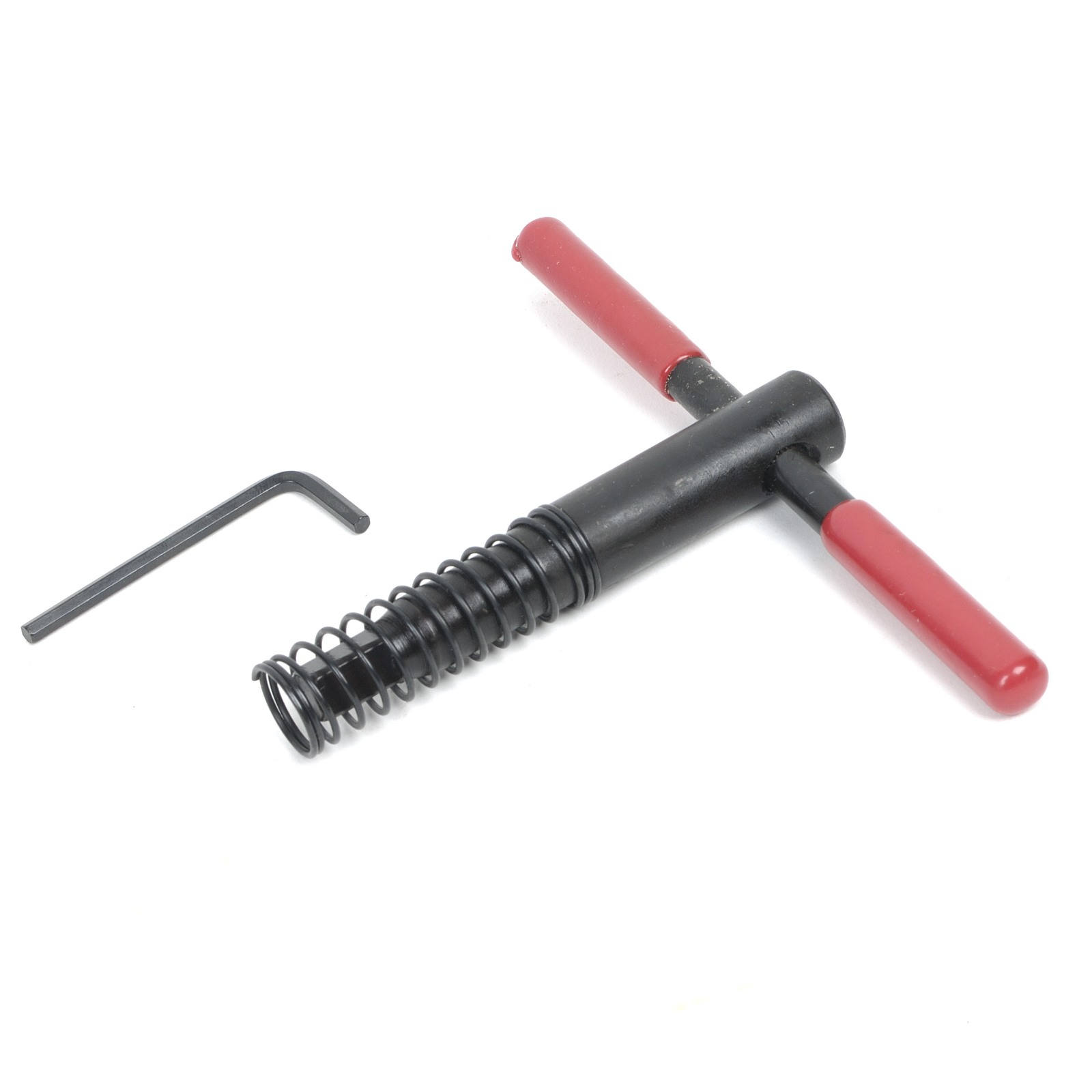

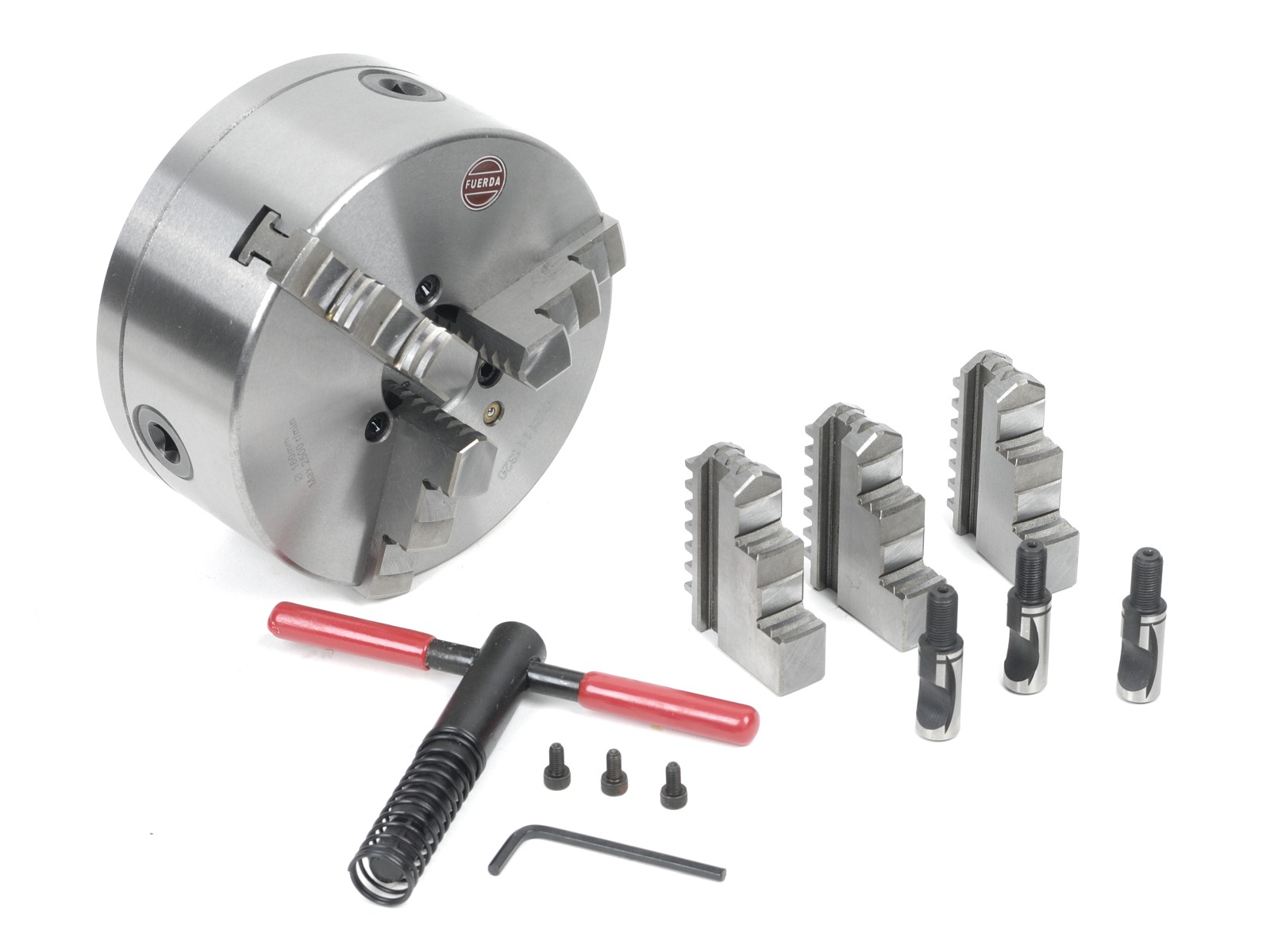

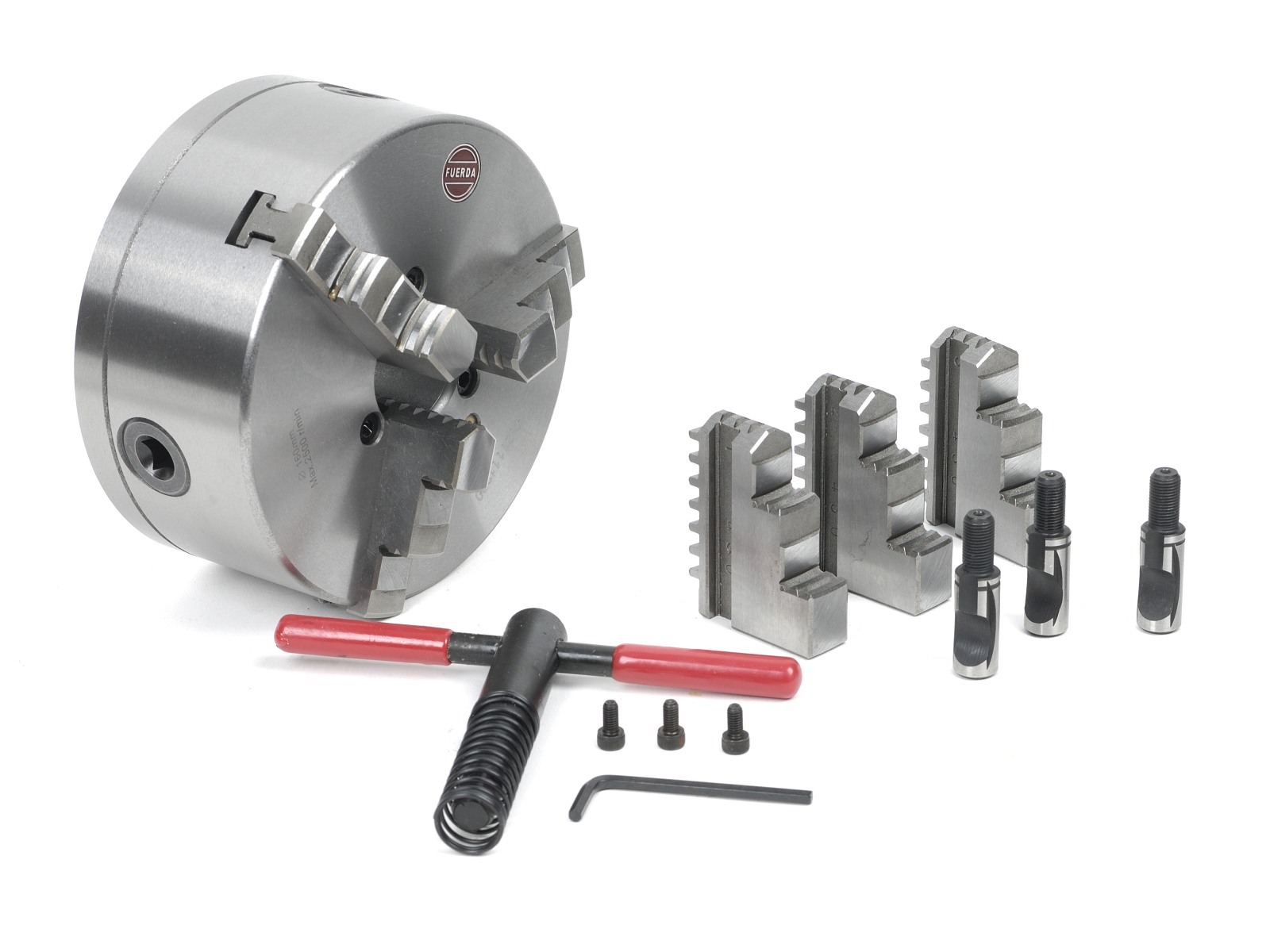

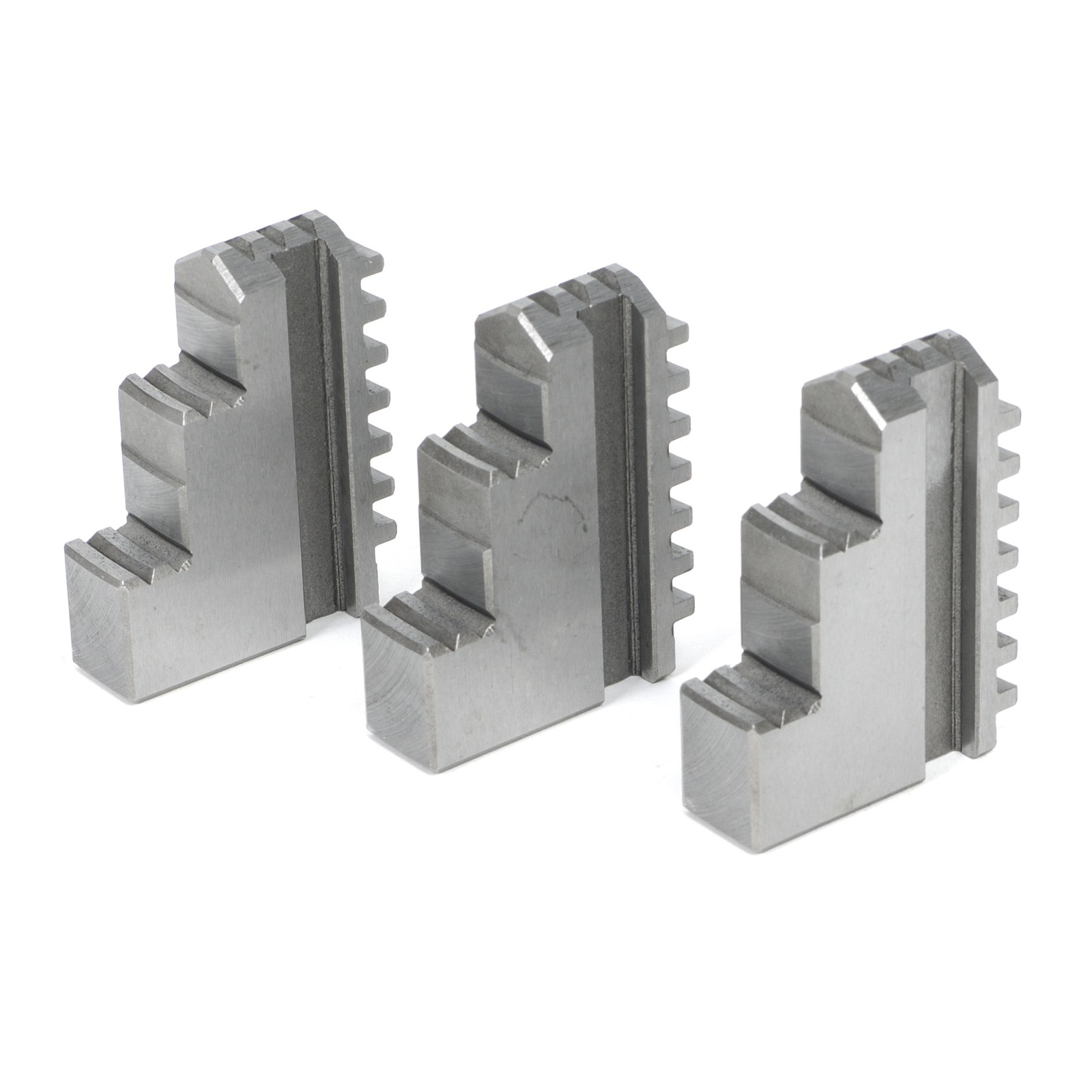

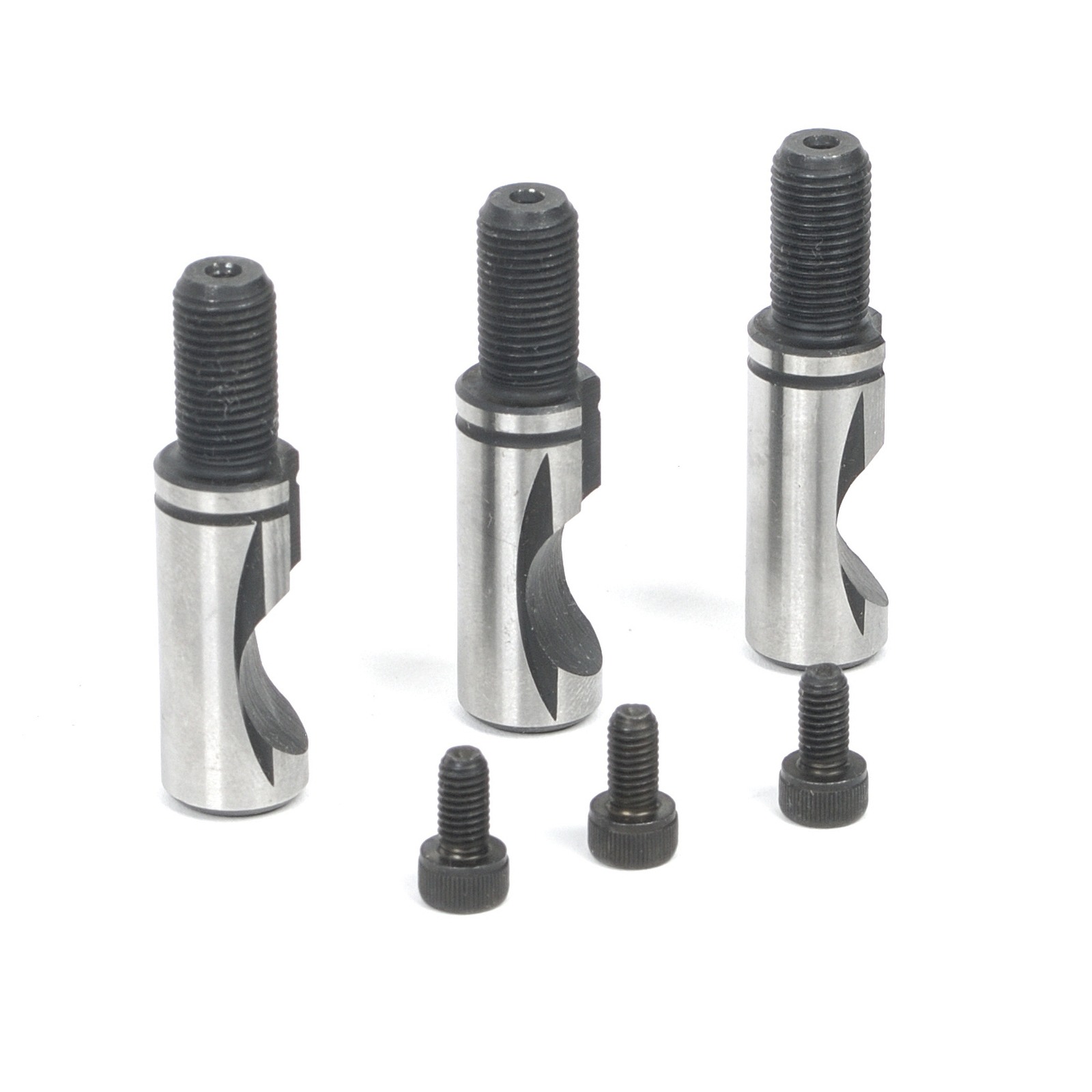

- W KOMPLECIE SZCZĘKI PRAWE , LEWE , KLUCZ

- UCHWYT ZOSTAŁ WYPRODUKOWANY W STANDARDZIE  DIN 55029

STOŻEK D3

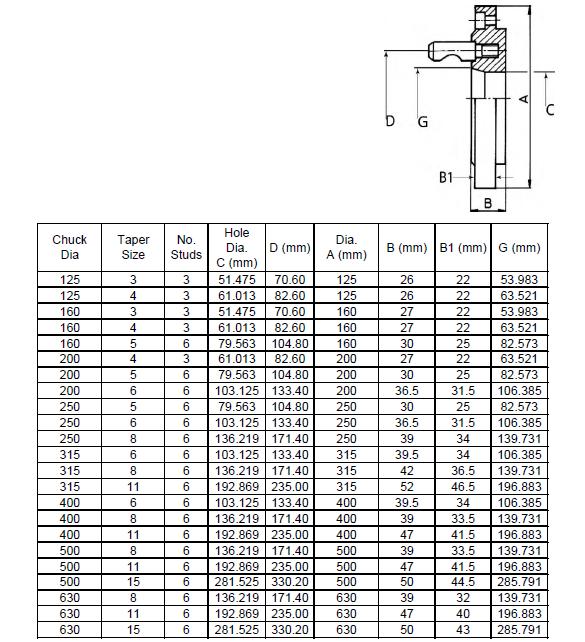

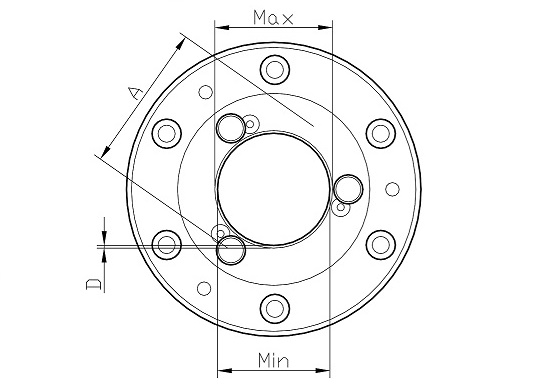

Poniżej rysunek pomocniczy , tyłu uchwytu do wykonania

prawidłowego pomiaru mocowania uchwytu prosze odszukać wymiar  160 taper size  3  :

Chuck Dia - rozmiar uchwytu

Taper size - rodzaj stożka

No Studs - ilość śrub

Hole Dia C -rozmiar stożka od strony maszyny w najwęższym miejscu

D- średnica między osią śrub montażowych od strony tokarki po przekątnej

rozmiary A,B ,B1, - nie są istotne - ponieważ użyliśmy zdjęcia poglądowego z tarczy zabierakowej.

G -rozmiar stożka od strony maszyny w najszerszym miejscu

Poniżej podajemy jeszcze jeden rysunek techniczny wraz z wymiarami mocowania :


Poniżej zakres mocowań :





Wymiary szczęk stosowane w tej serii :
