PRZYRZĄD DO TOCZENIA KUL "3"

PRZYRZĄD DO TOCZENIA POWIERZCHNI KULISTYCH

   ZEWNĘTRZNYCH i WEWNĘTRZNYCH







Możliwy montaż do większości maszyn .

- Przystosowany do płytek i TCMT110204  z 3 krawędziami tnącymi.

- Regulowana głowica do różnych rozmiarów powierzchni kulistych.

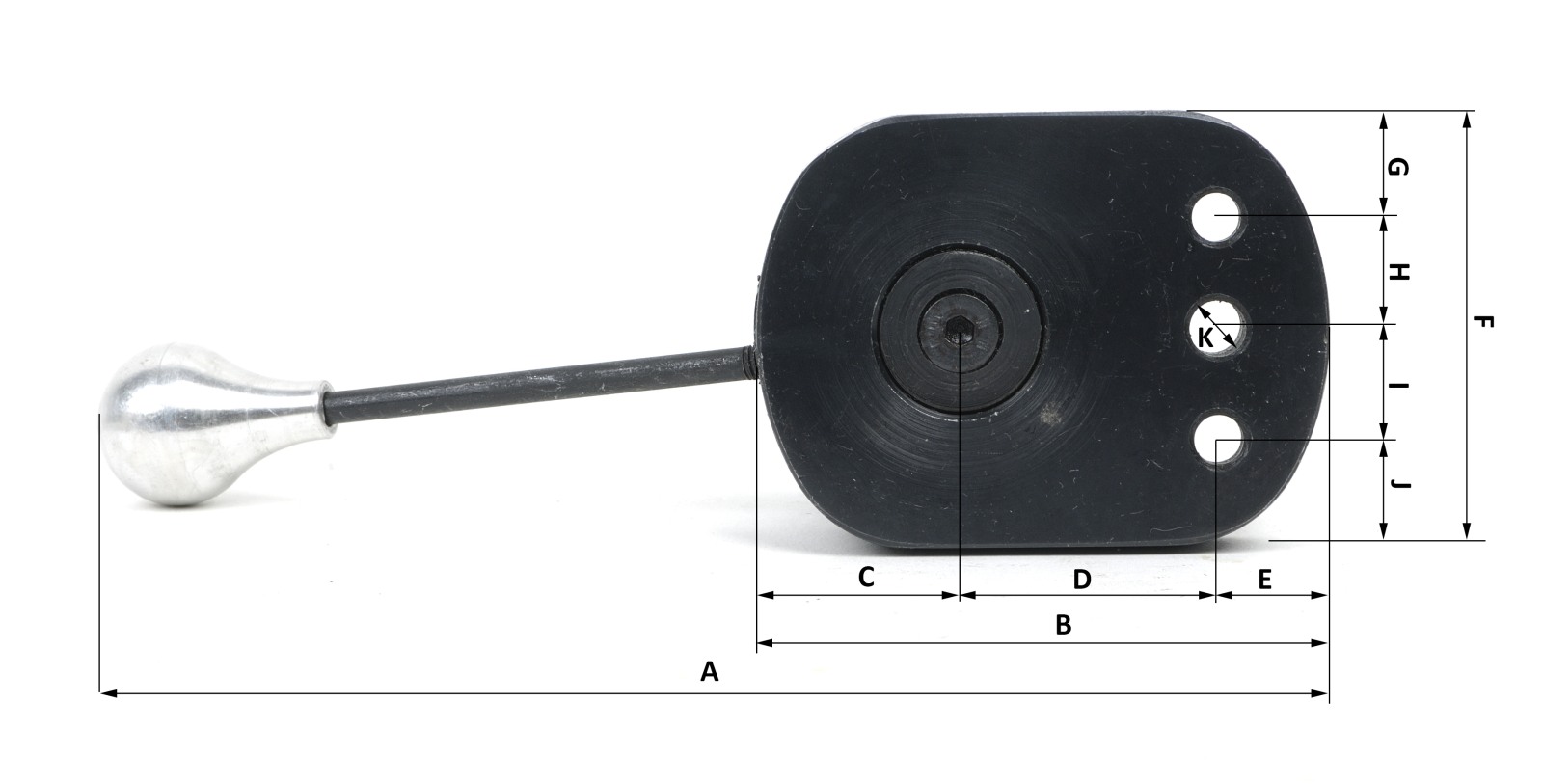

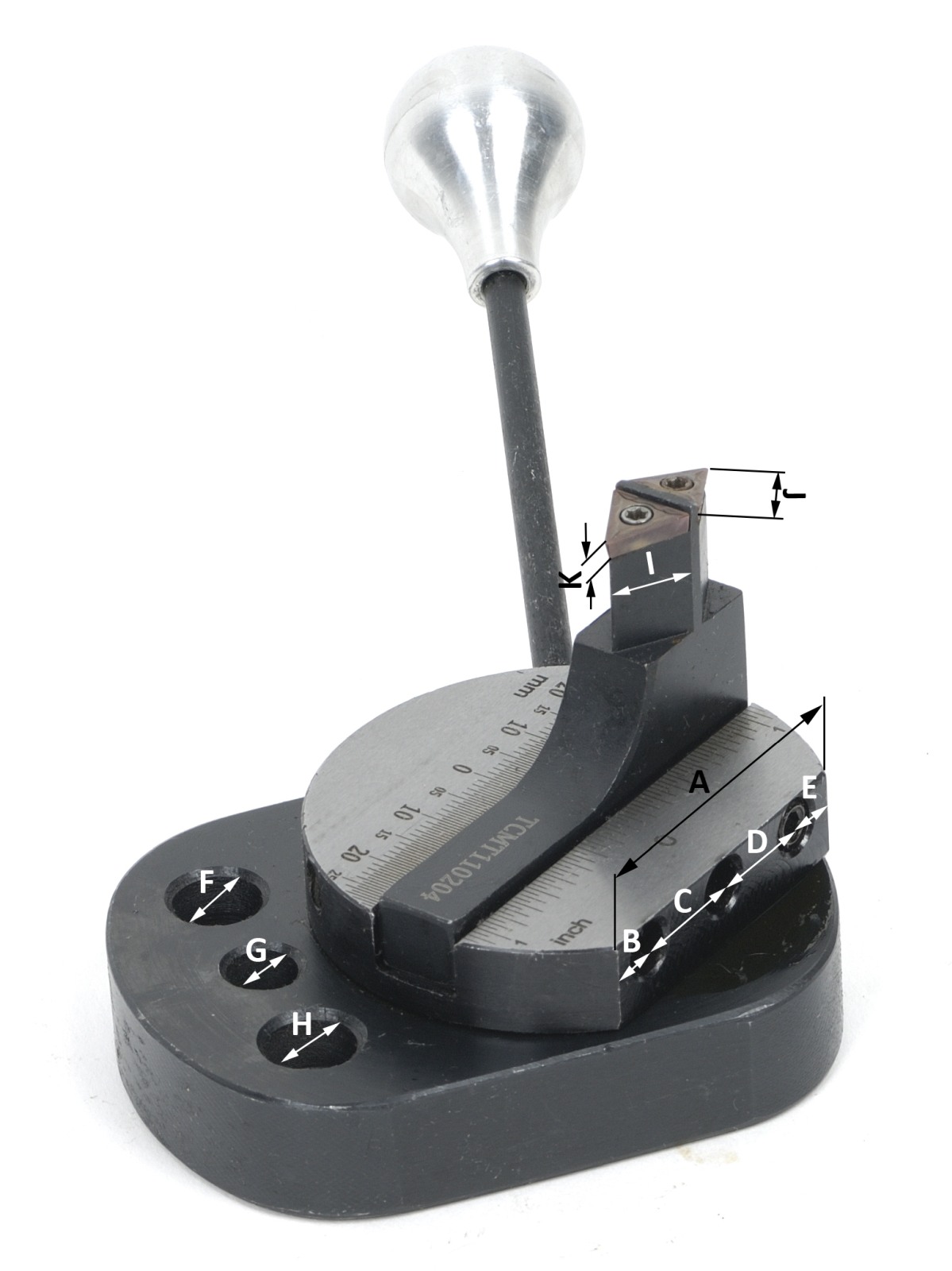

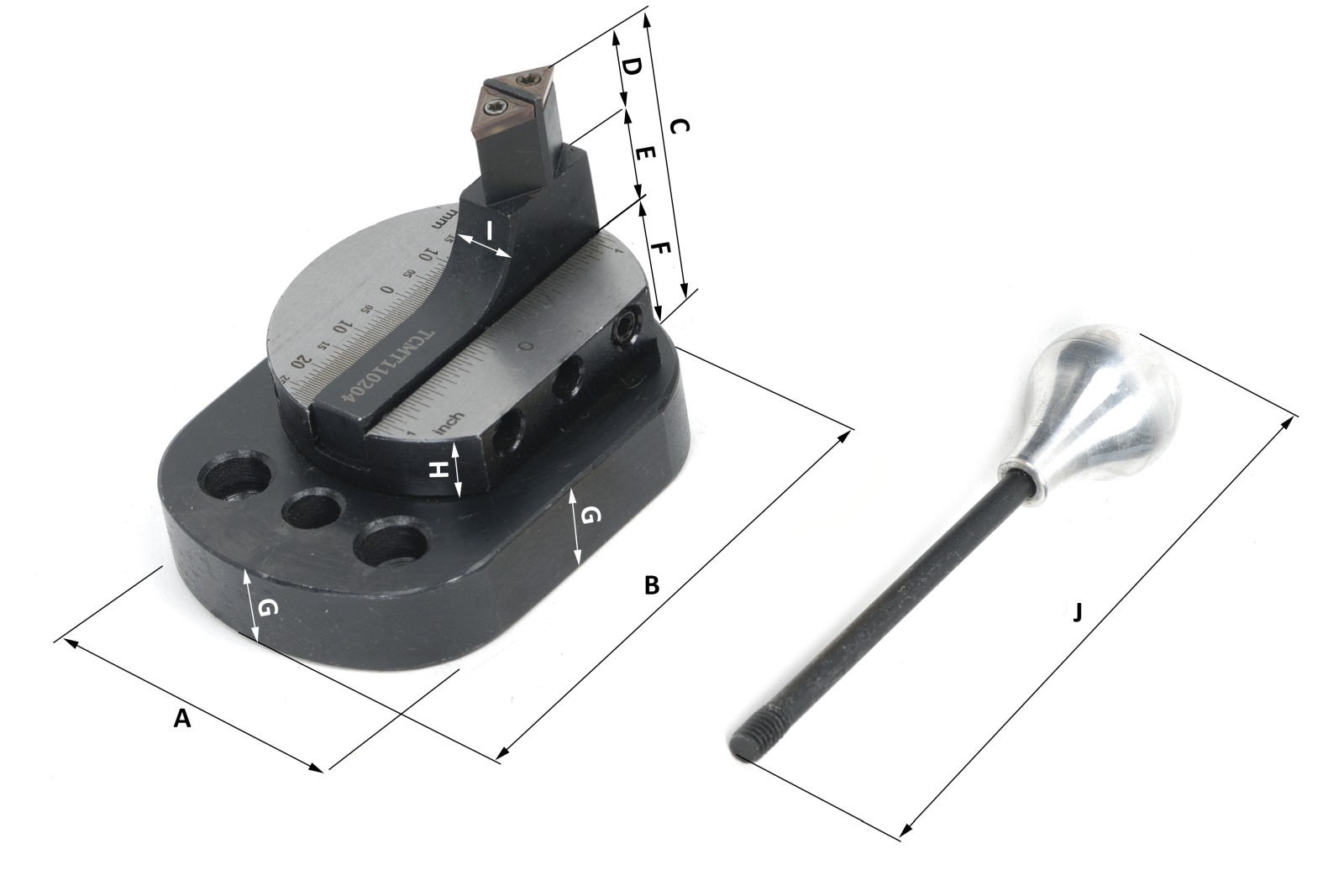

Wymiary :

A- 62mm

B- 83mm

C- 56mm

D - 14,5mm

E - 14,5mm

F - 11,5mm

G - 15,5mm

 H - 11,5mm

  I - 11mm

J  - 110mm






A - 40mm

B - 5mm

 C - 14,5mm

 D - 14,5mm

E - 6mm

F - 10,7mm

G - 7,8mm

H - 10,7mm

I  - 10mm

J - 8,8mm

K - 2,3mm








A -  178mm

 B - 83mm

C - 30mm

D - 36,5mm

E - 16,5mm

F - 62mm

G - 15mm

H - 15,5mm

I - 16mm

J - 15,5mm

K - 7,8mm

L  - od 6,9mm - 7,8mm

klikając na  tym tekście    , możecie Państwo obejrzeć film z prezentacją naszego urządzenia :

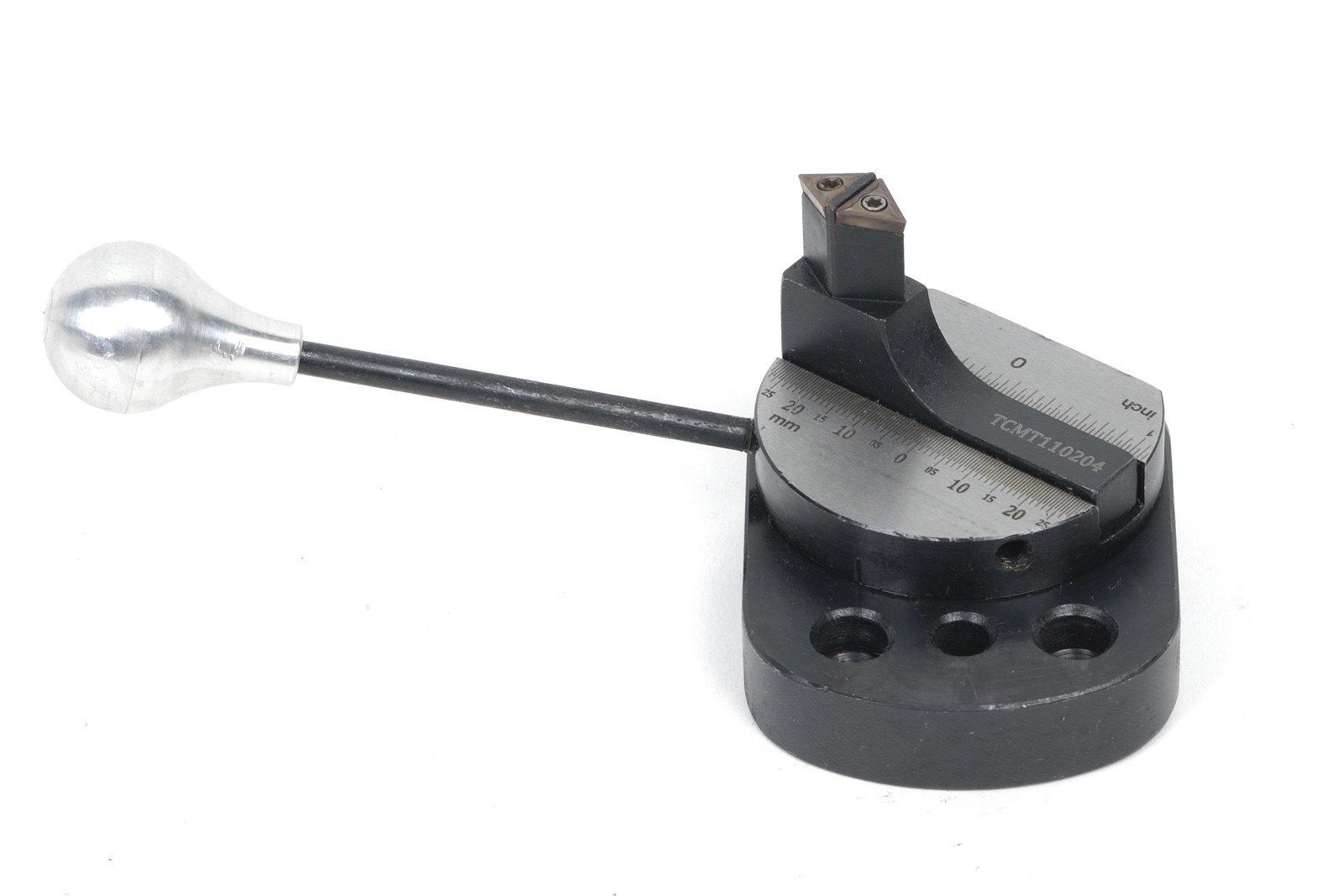

Poniżej pokazujemy przykładowy montaż podobnego modelu w celach demonstracyjnych :
