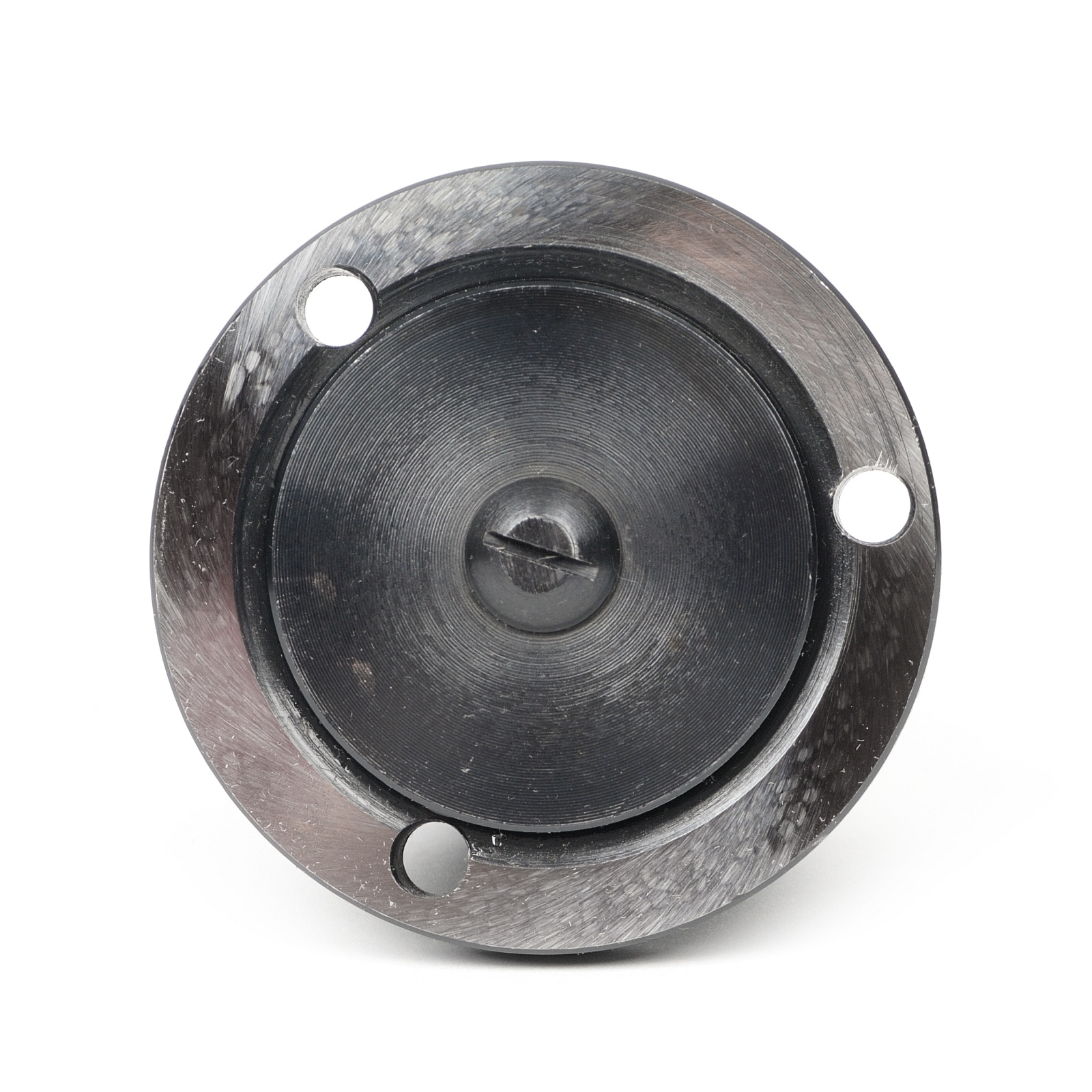

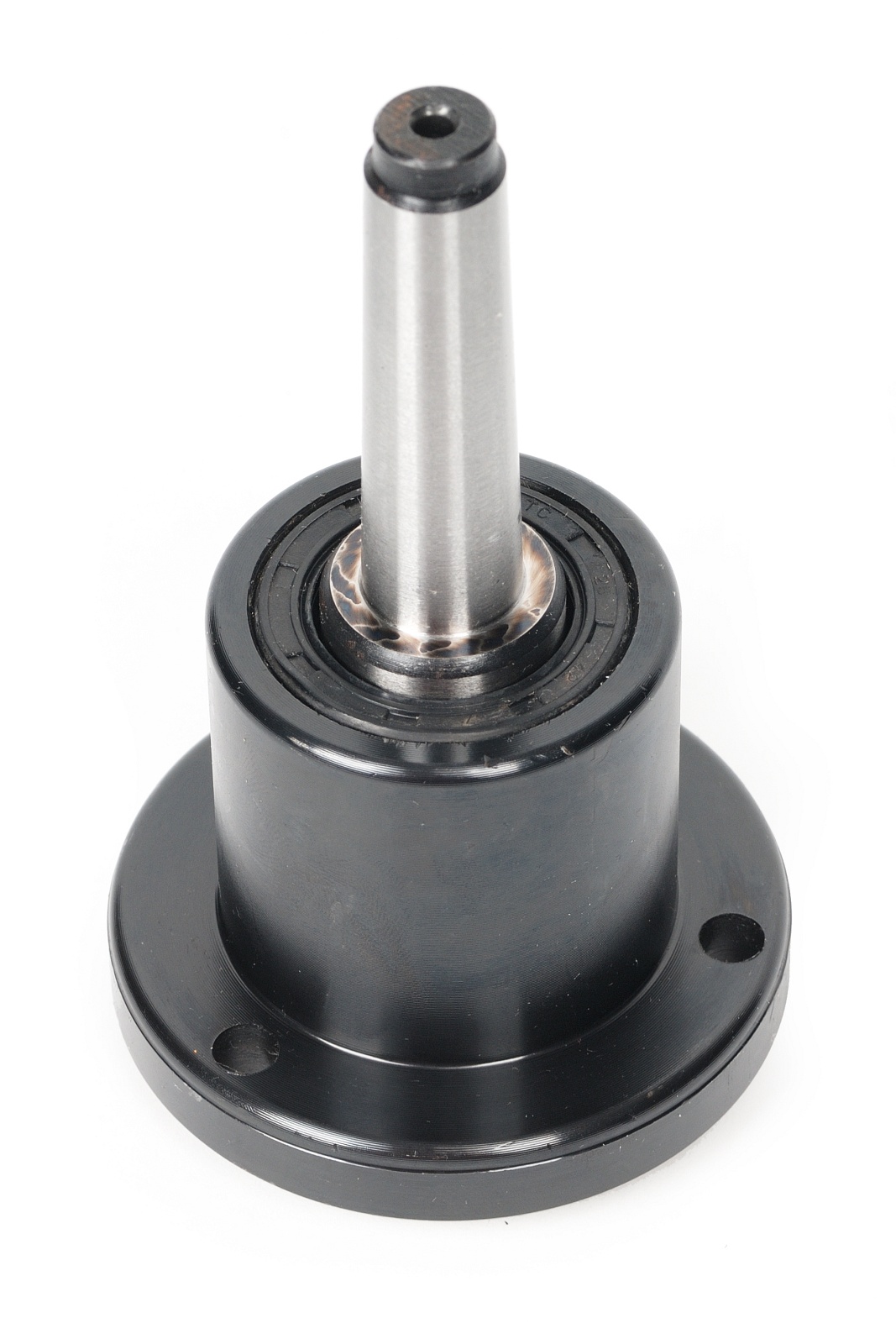

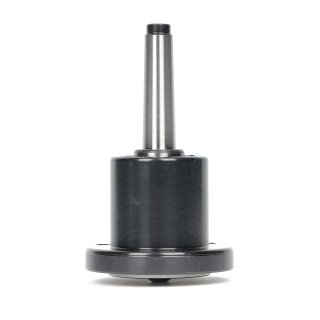

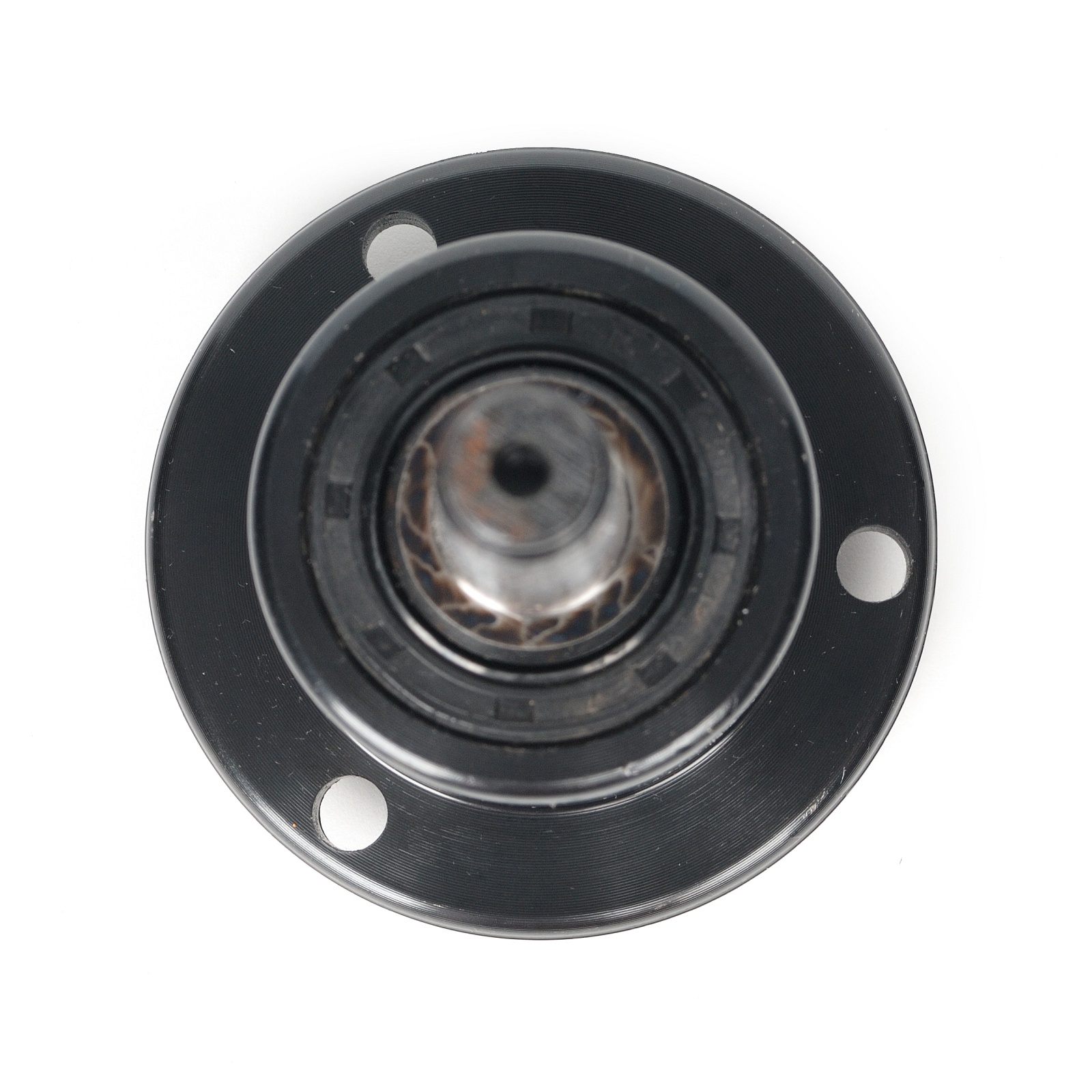

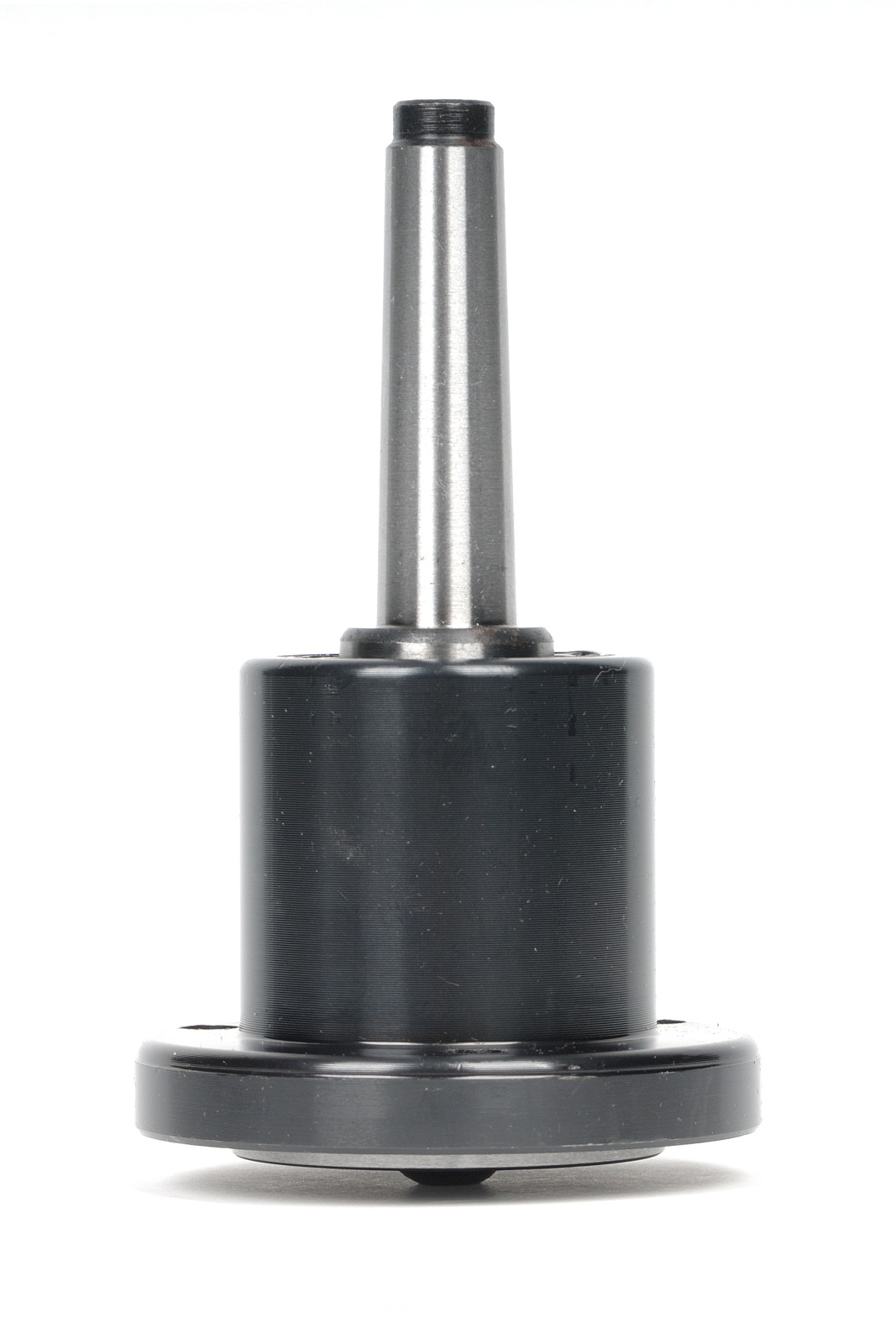

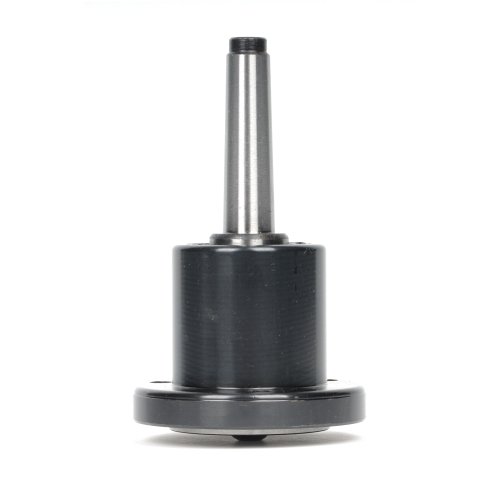

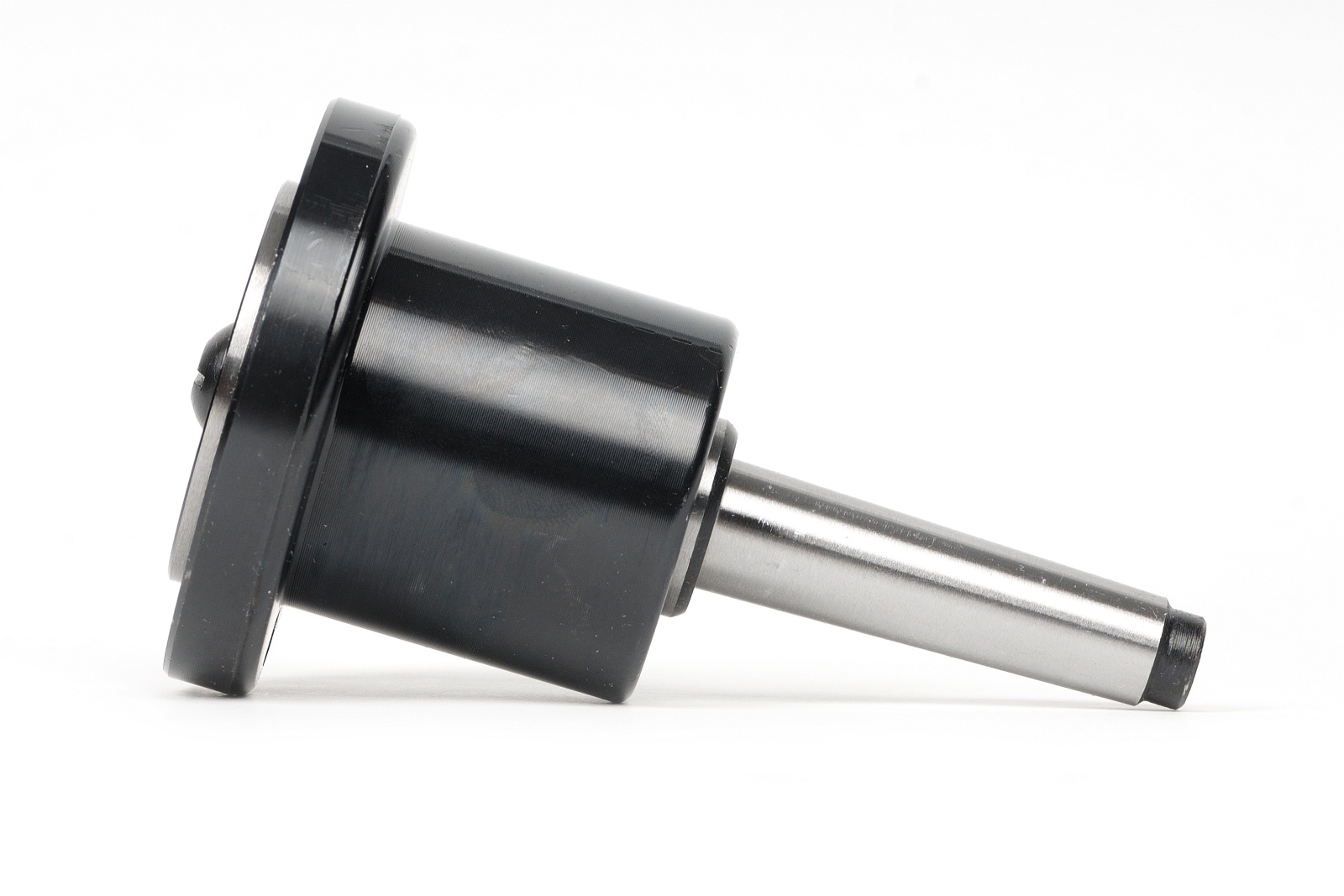

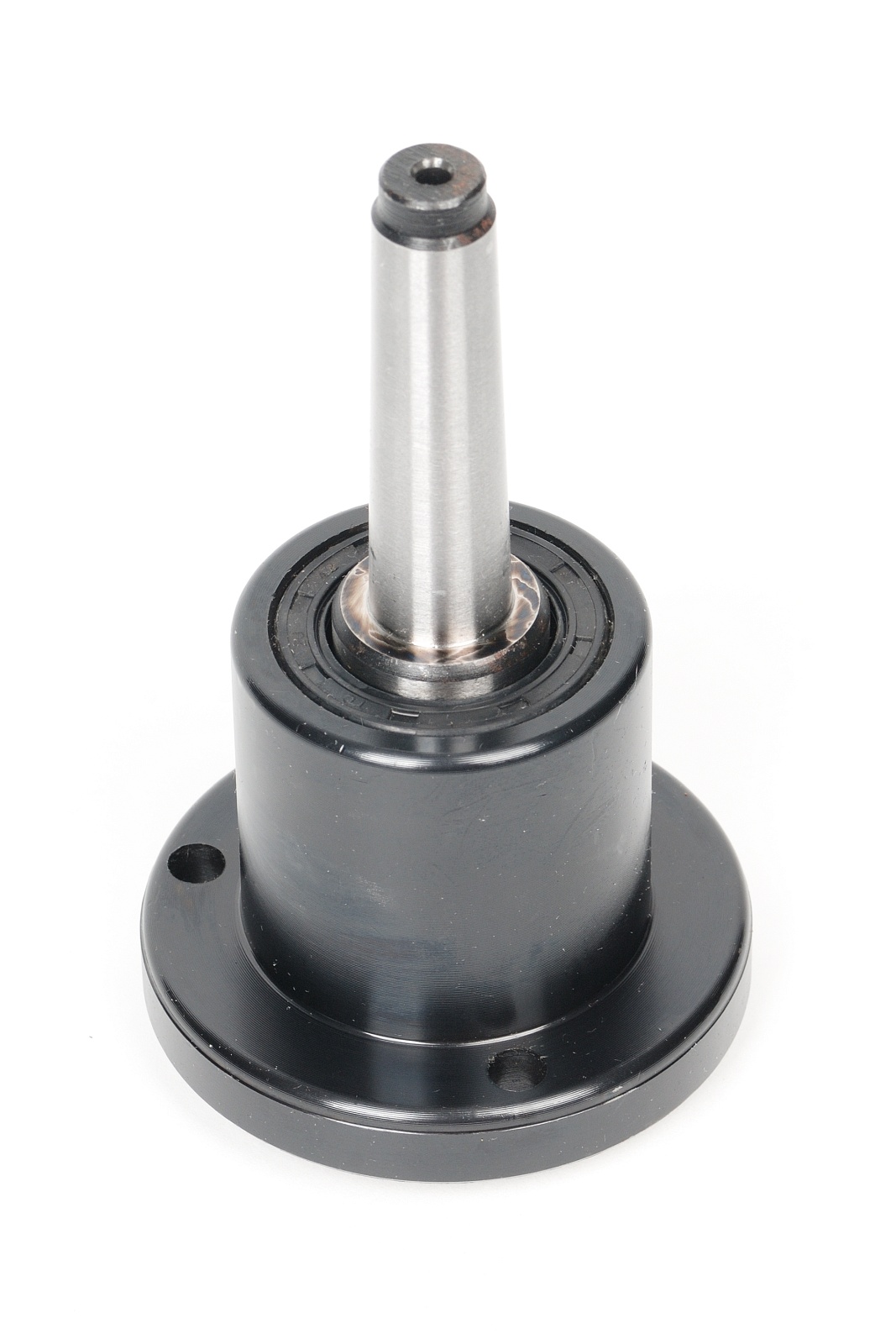

ADAPTER OBROTOWY DO UCHWYTU 100mm przejście na morsa 2
Poniżej podajemy rysunek techniczny wraz z wymiarami do którego komaptybilne jest nasze przejście :
D - ROZMIAR UCHWYTU
D1-ŚREDNICA ZAMKA
D2-ROZSTAW ŚRUB
D3 - ŚREDNICA PRZELOTU
H1 -GRUBOŚĆ
H - GRUBOŚĆ WRAZ Z SZCZĘKAMI
DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWNIA
KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ,
NA RYSUNKU UCHWYT POKAZANY OD TYŁU :
DLA ROZMIARU 100 mm
A - 84mm
E - 72mm
