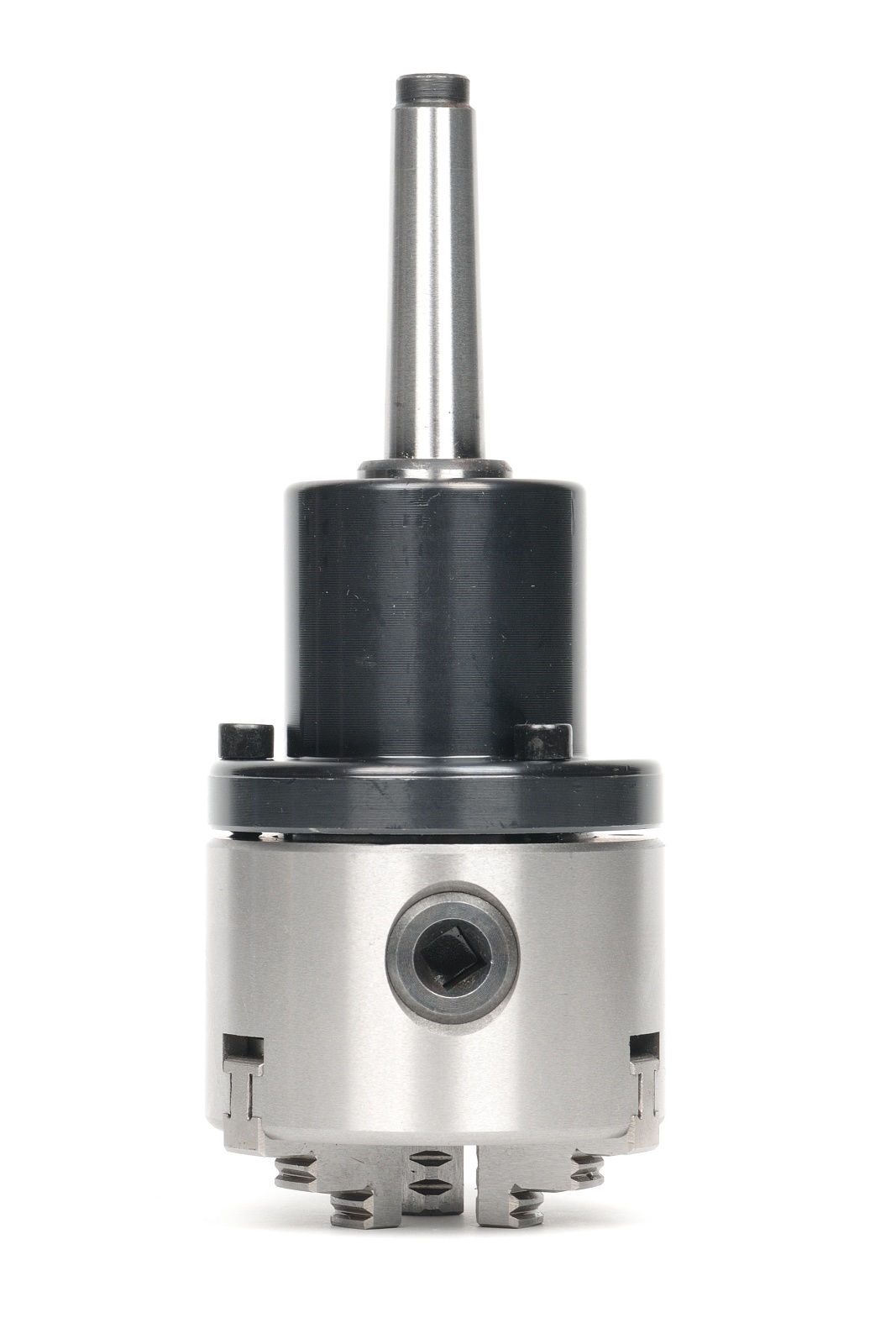

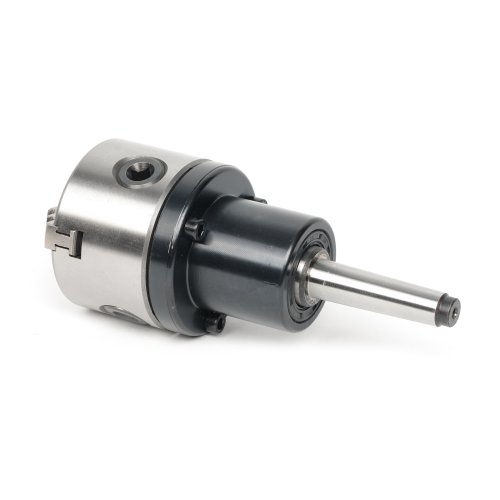

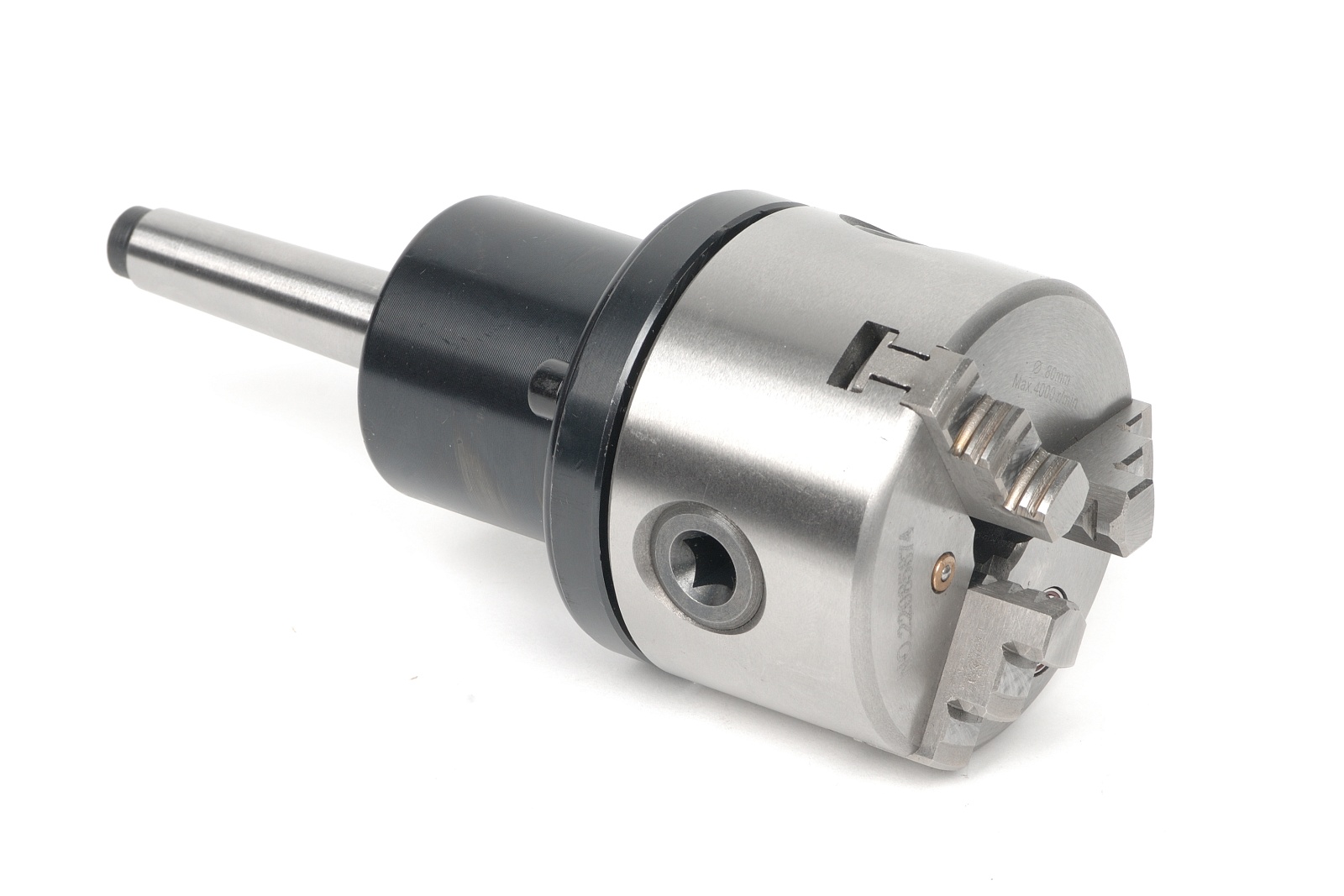

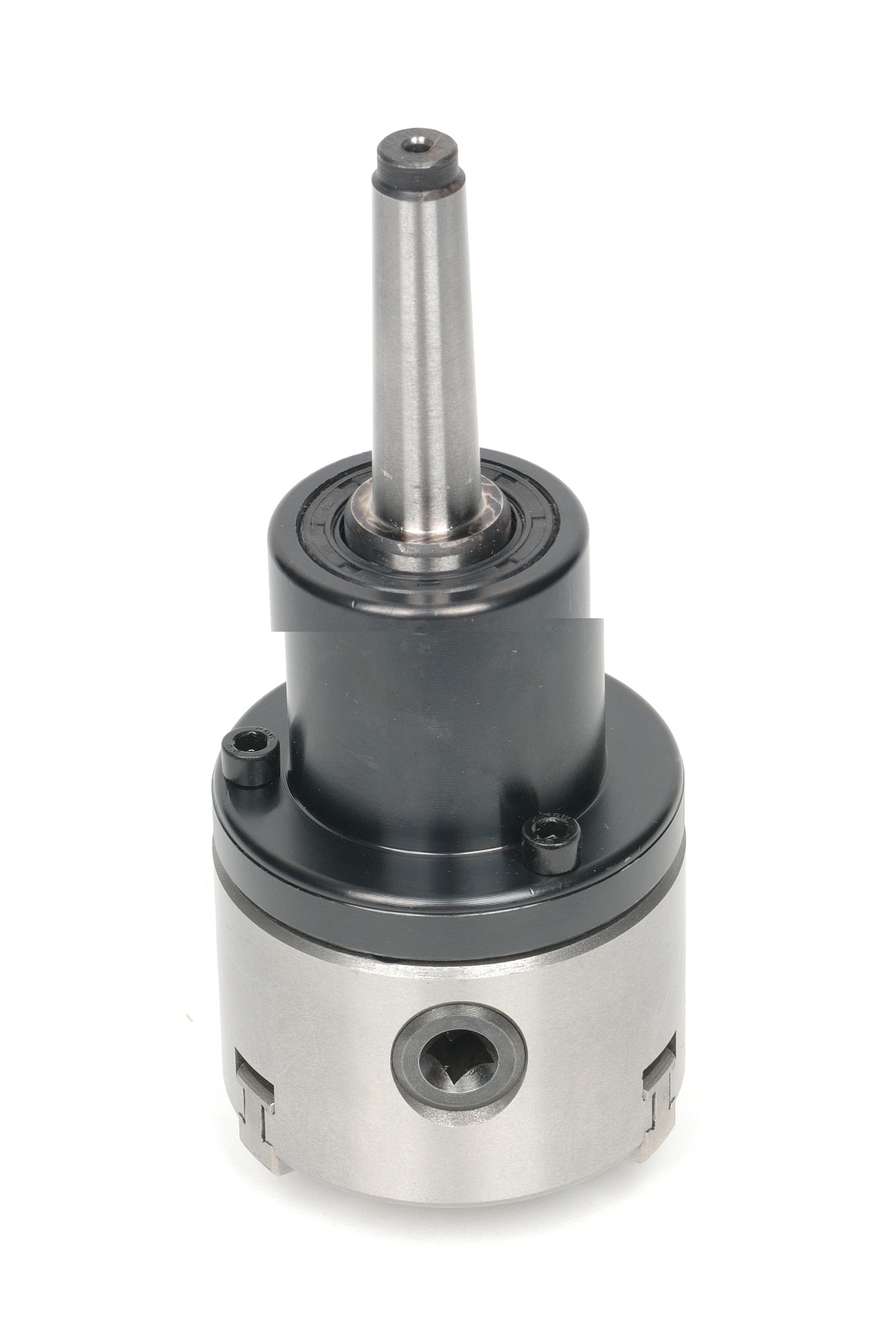

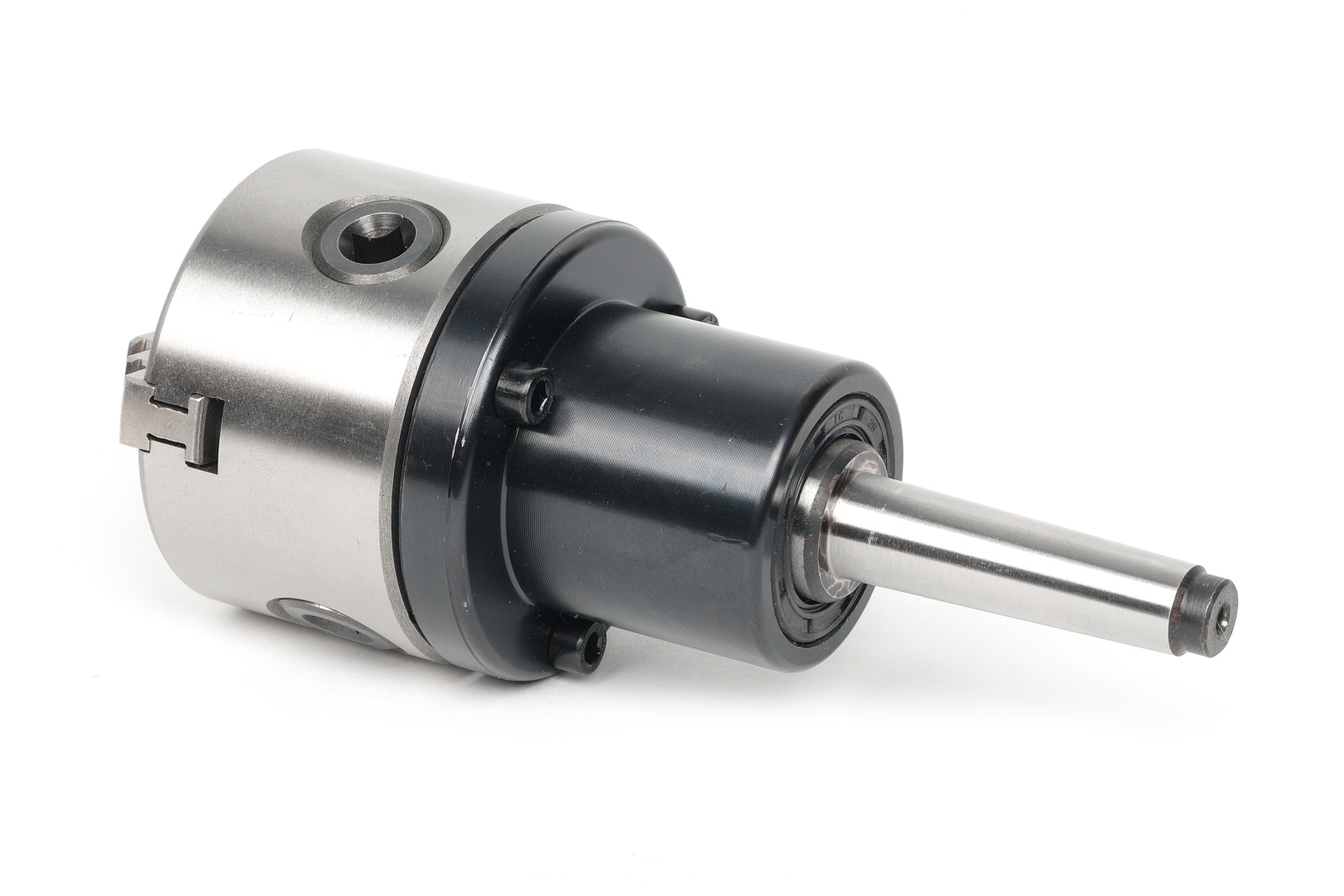

UCHWYT TOKARSKI 80mm OBROTOWY MORSE 3

UCHWYT TOKARSKI 80mm OBROTOWY MORSE 3

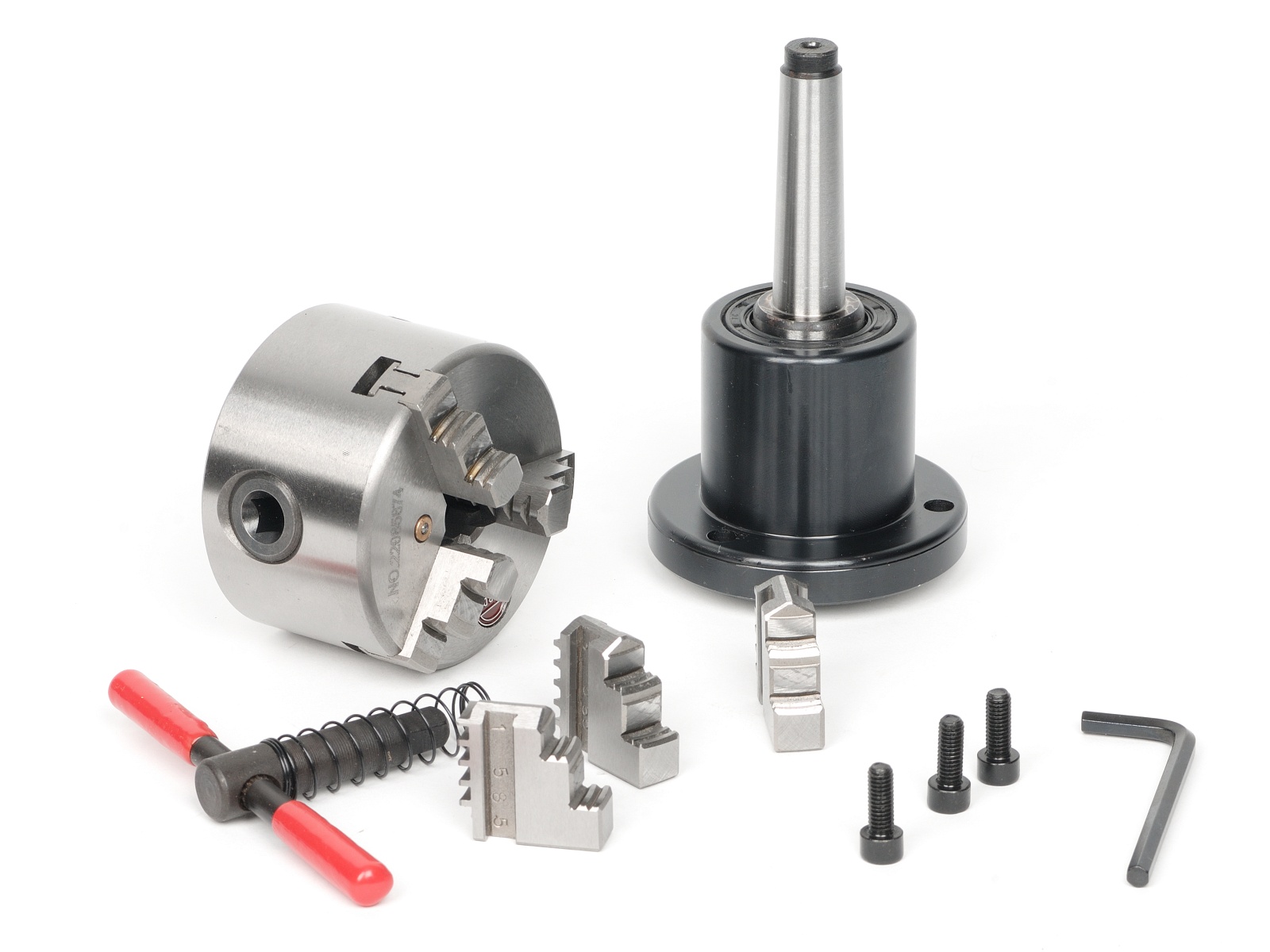

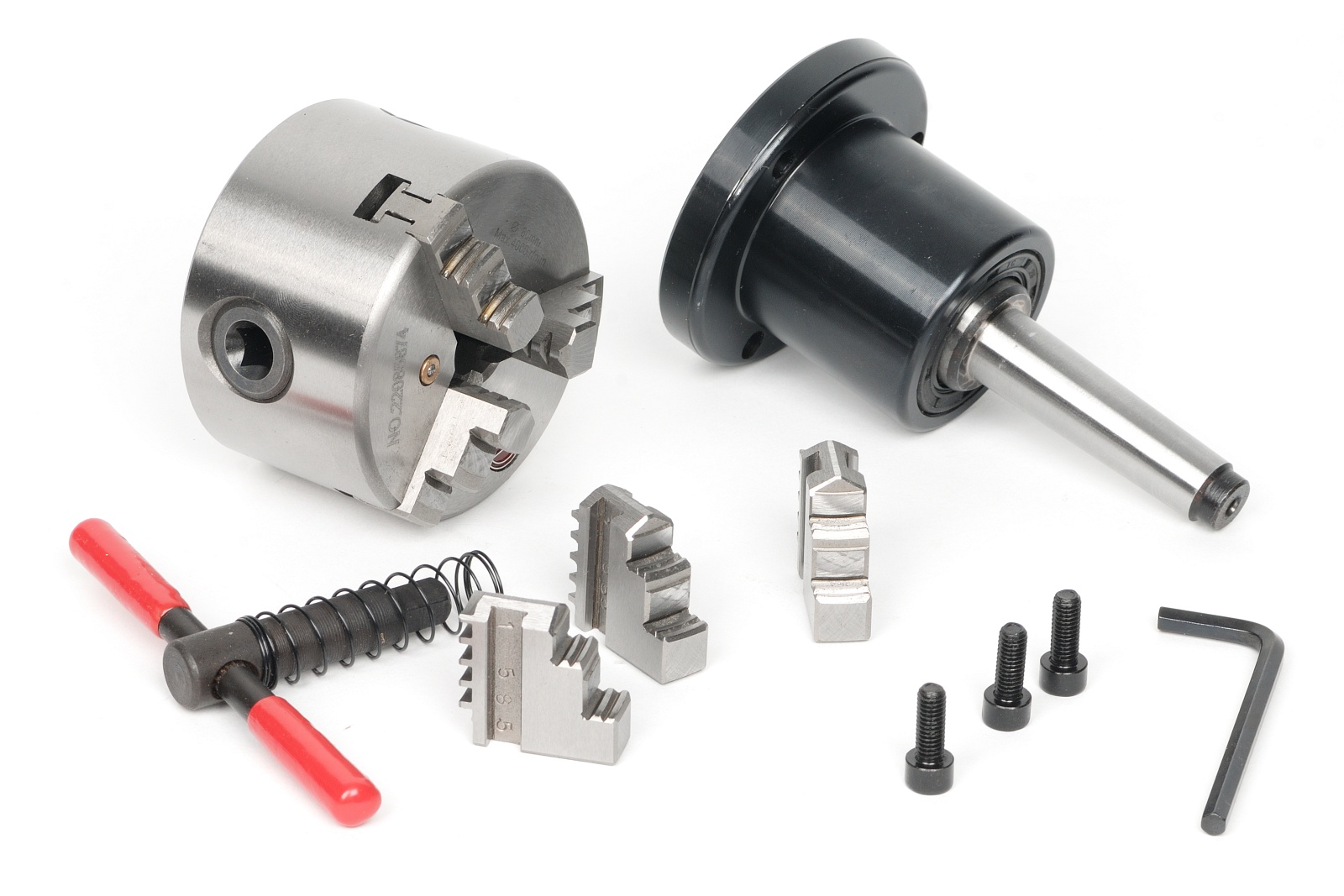

ZESTAW ZAWIERA :

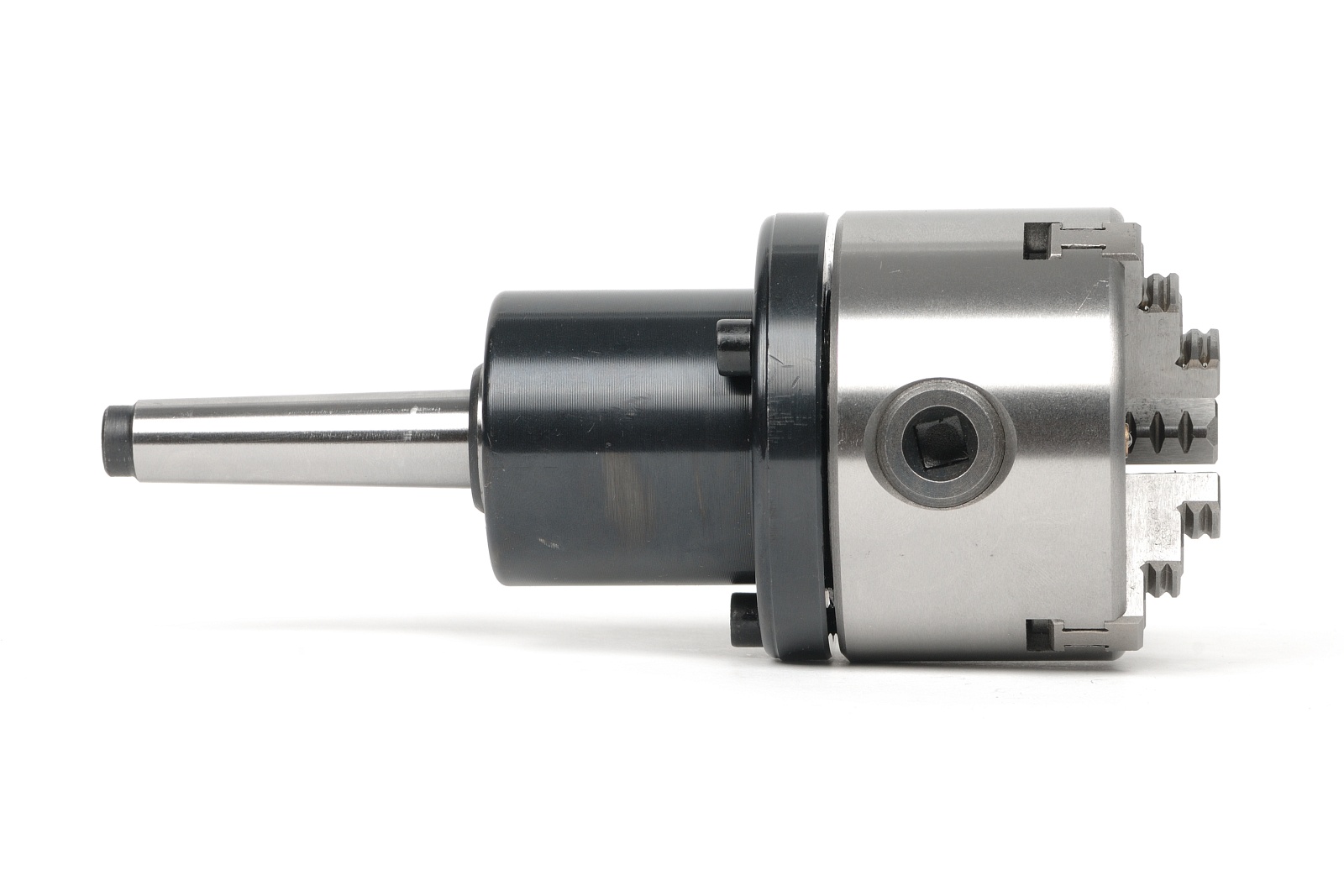

ADAPTER  MORSE 3 na uchwyt 80mm

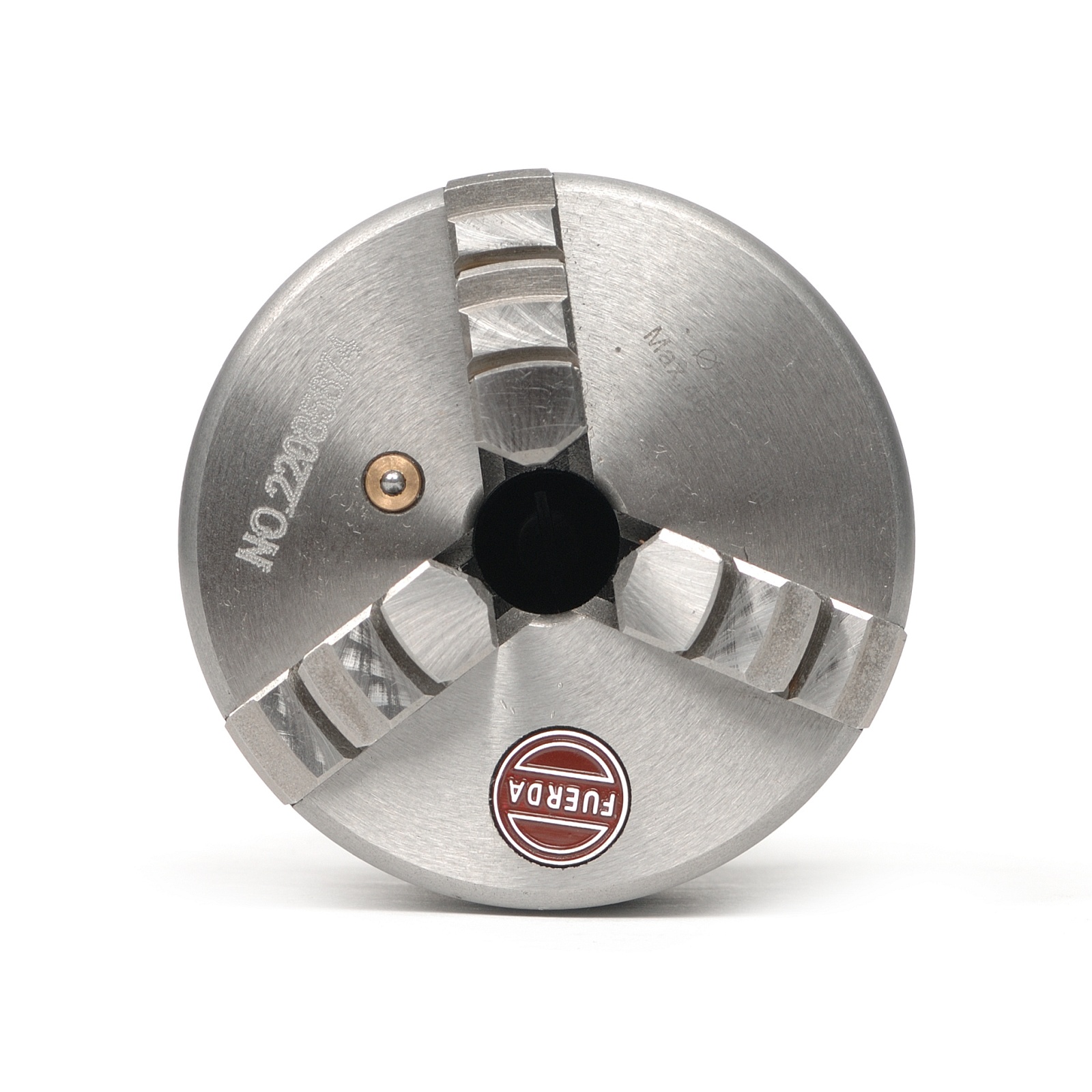

UCHWYT TOKARSKI  80mm -  seria K11-80

( w zestawie znajdują się  2 kpl. szczęk : zewnętrzne i wewnętrzne oraz klucz i śruby mocujące zestaw)

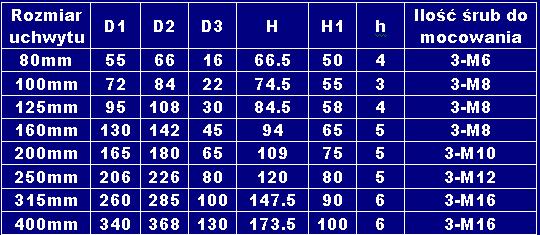

Poniżej podajemy rysunek techniczny wraz z wymiarami do którego kompatybilne jest nasze przejście :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3  - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAMI

DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWNIA

KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ,

NA RYSUNKU UCHWYT POKAZANY OD TYŁU :

DLA ROZMIARU 80 mm

A - 66mm

E - 55mm
