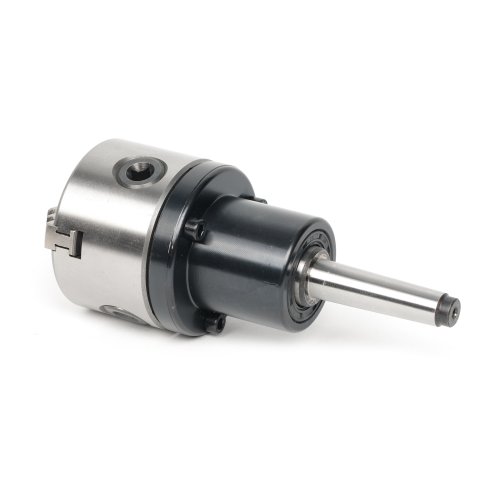

UCHWYT TOKARSKI 80mm OBROTOWY MORSE 3 DIN6350

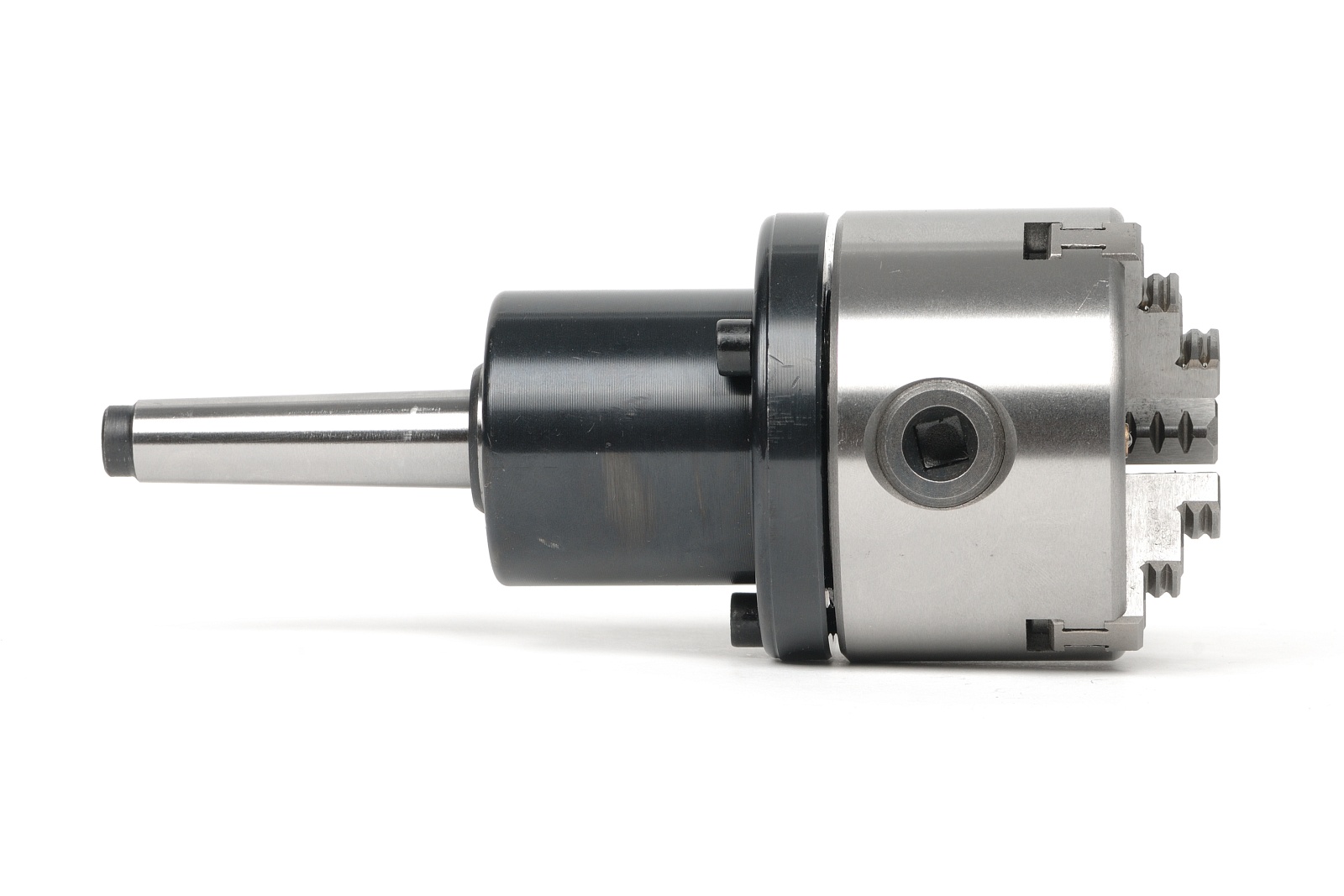

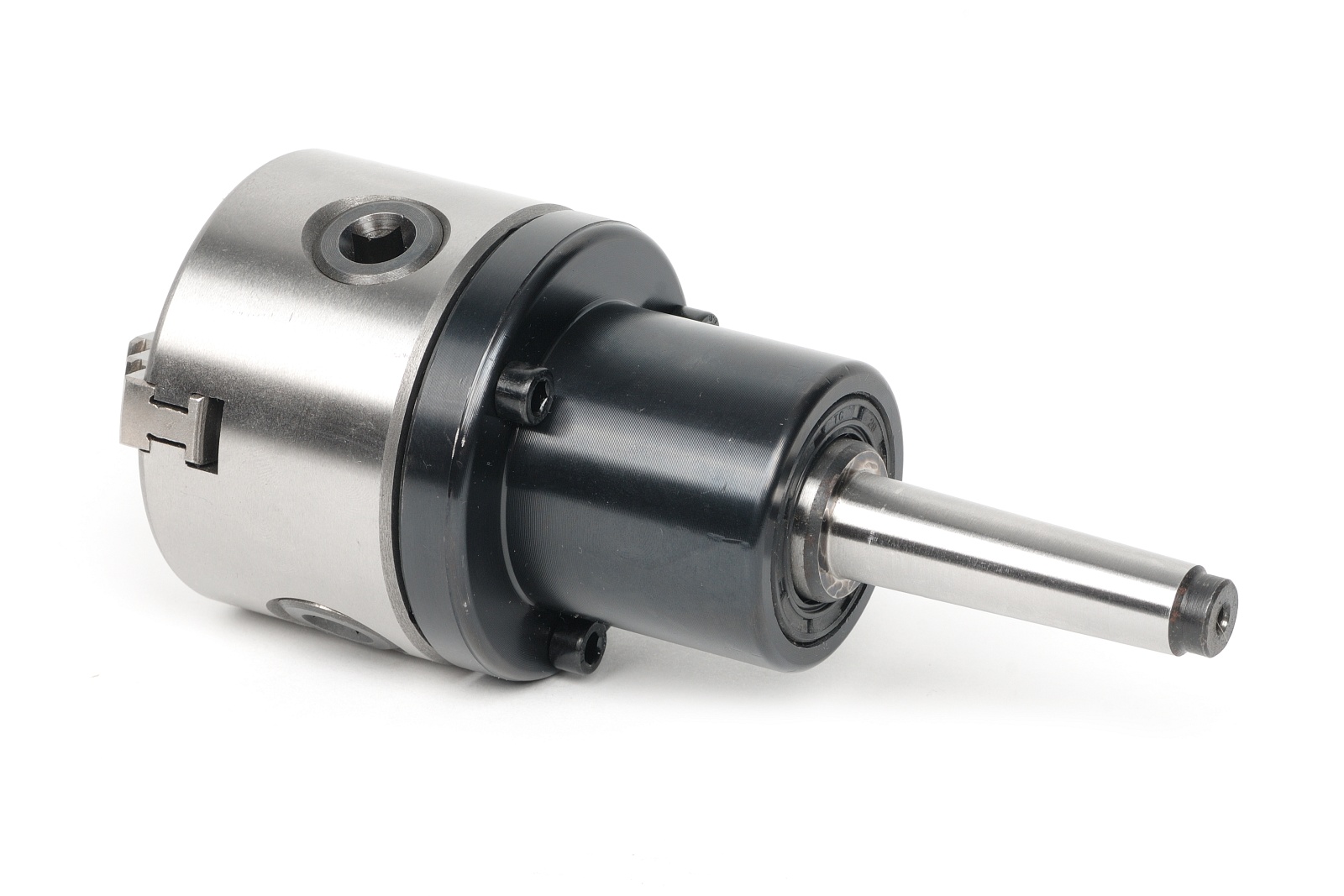

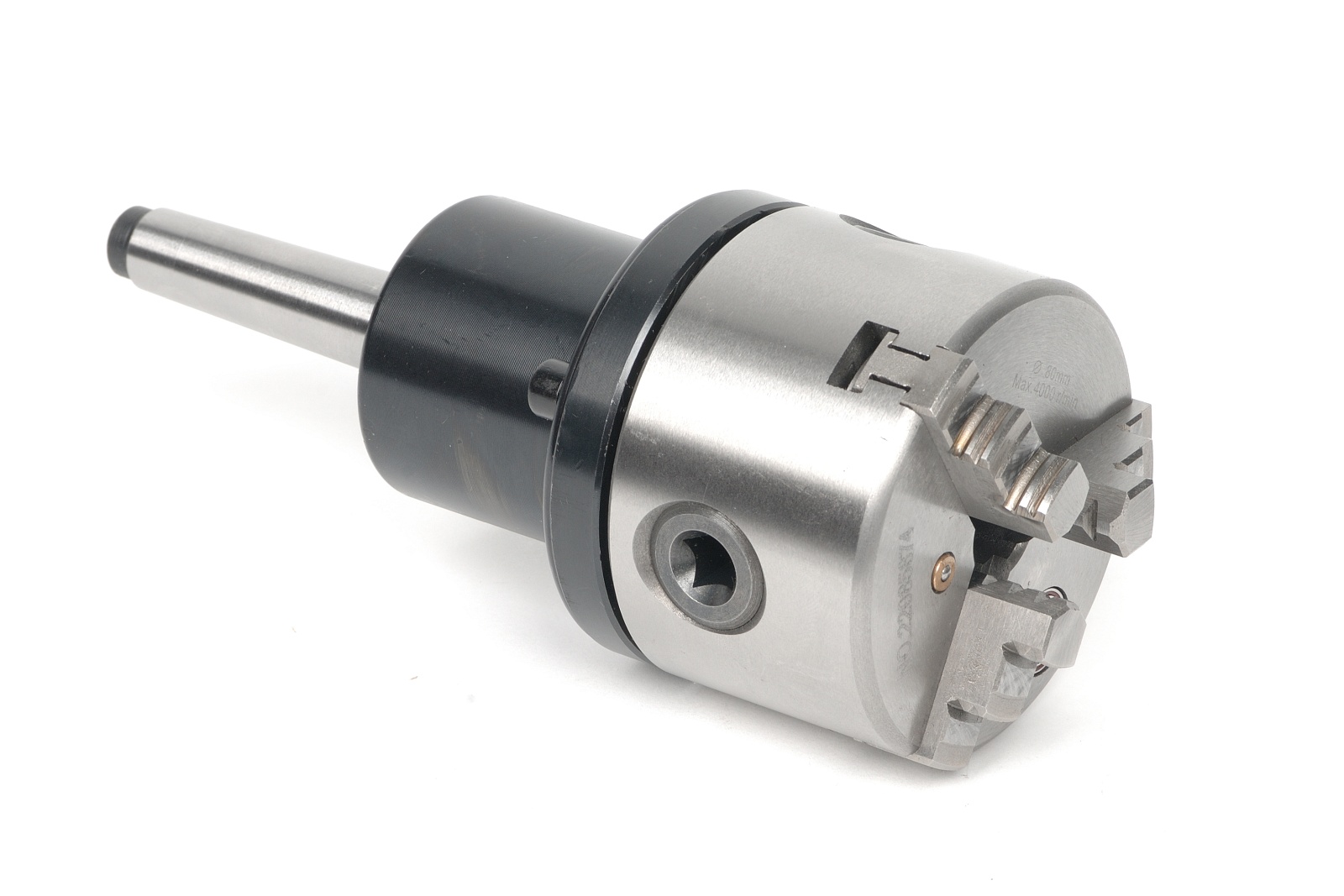

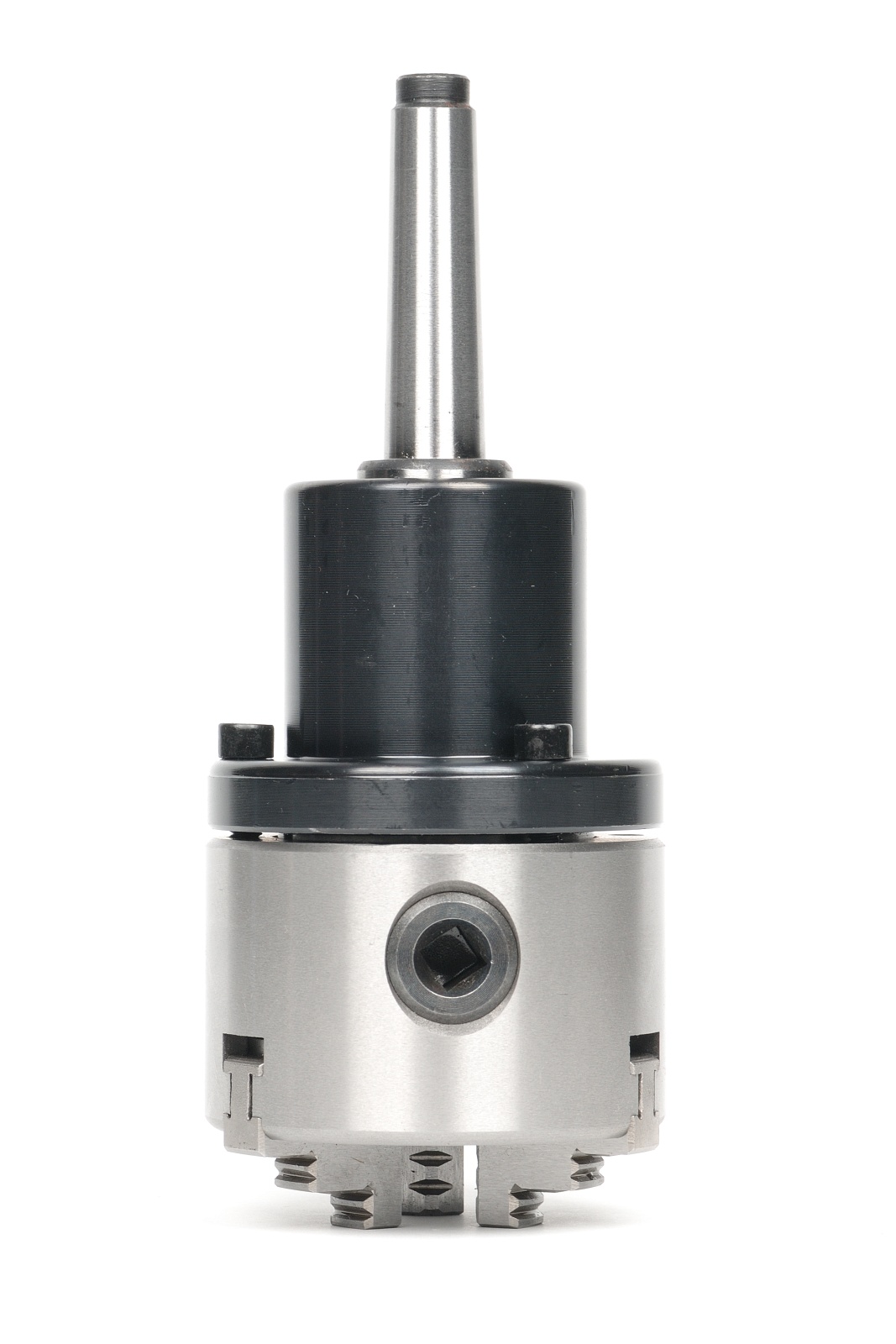

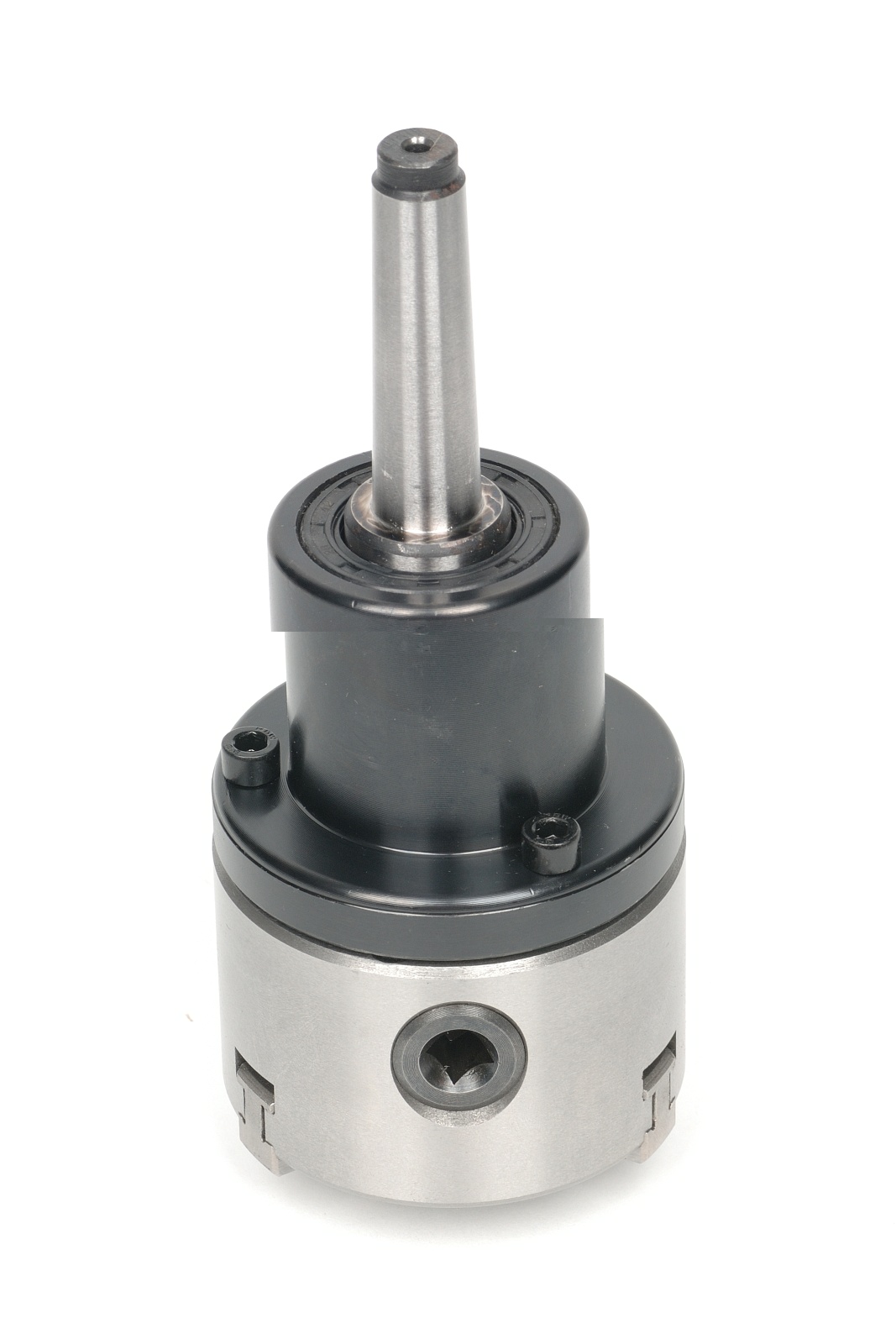

UCHWYT TOKARSKI 80mm OBROTOWY MORSE 3

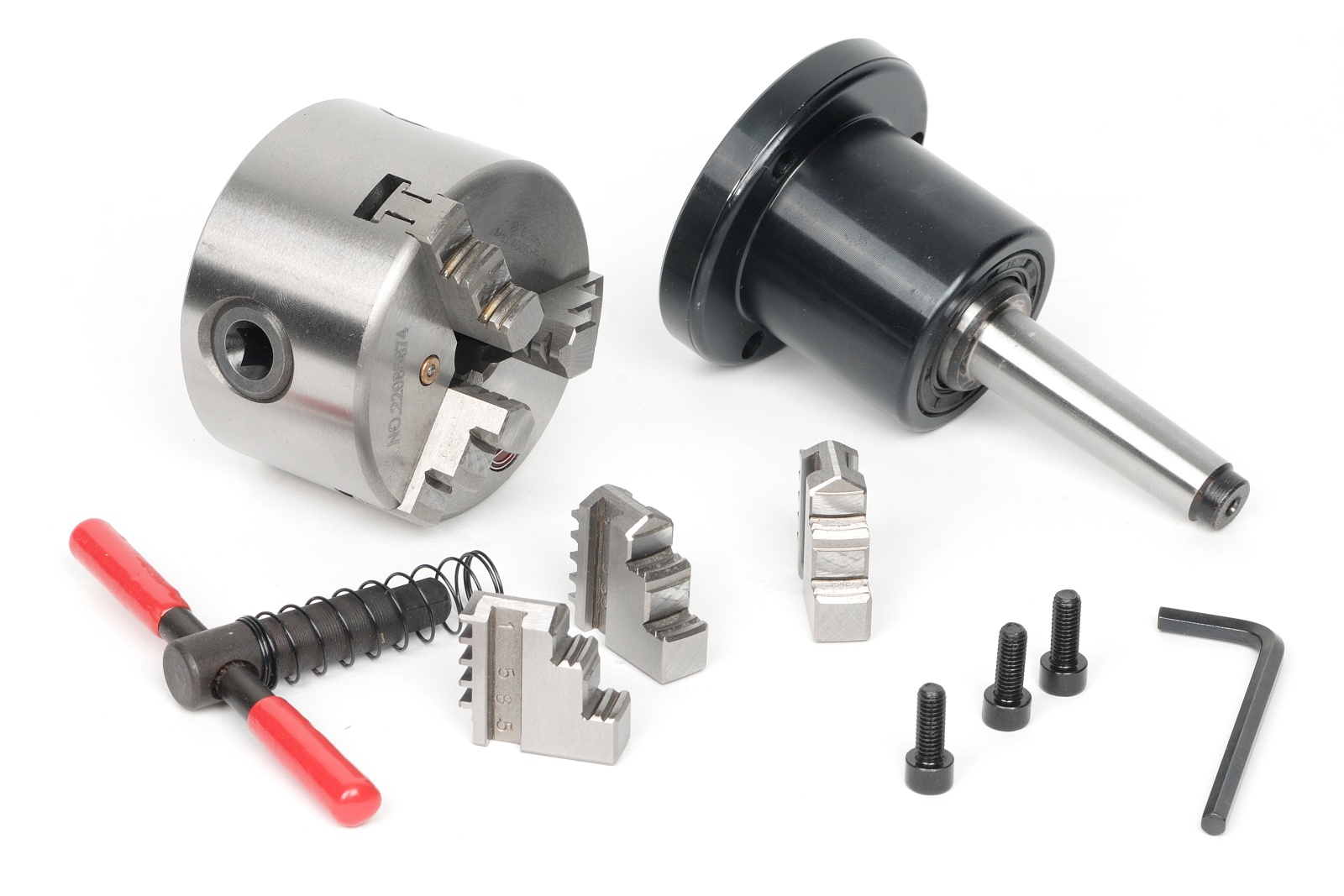

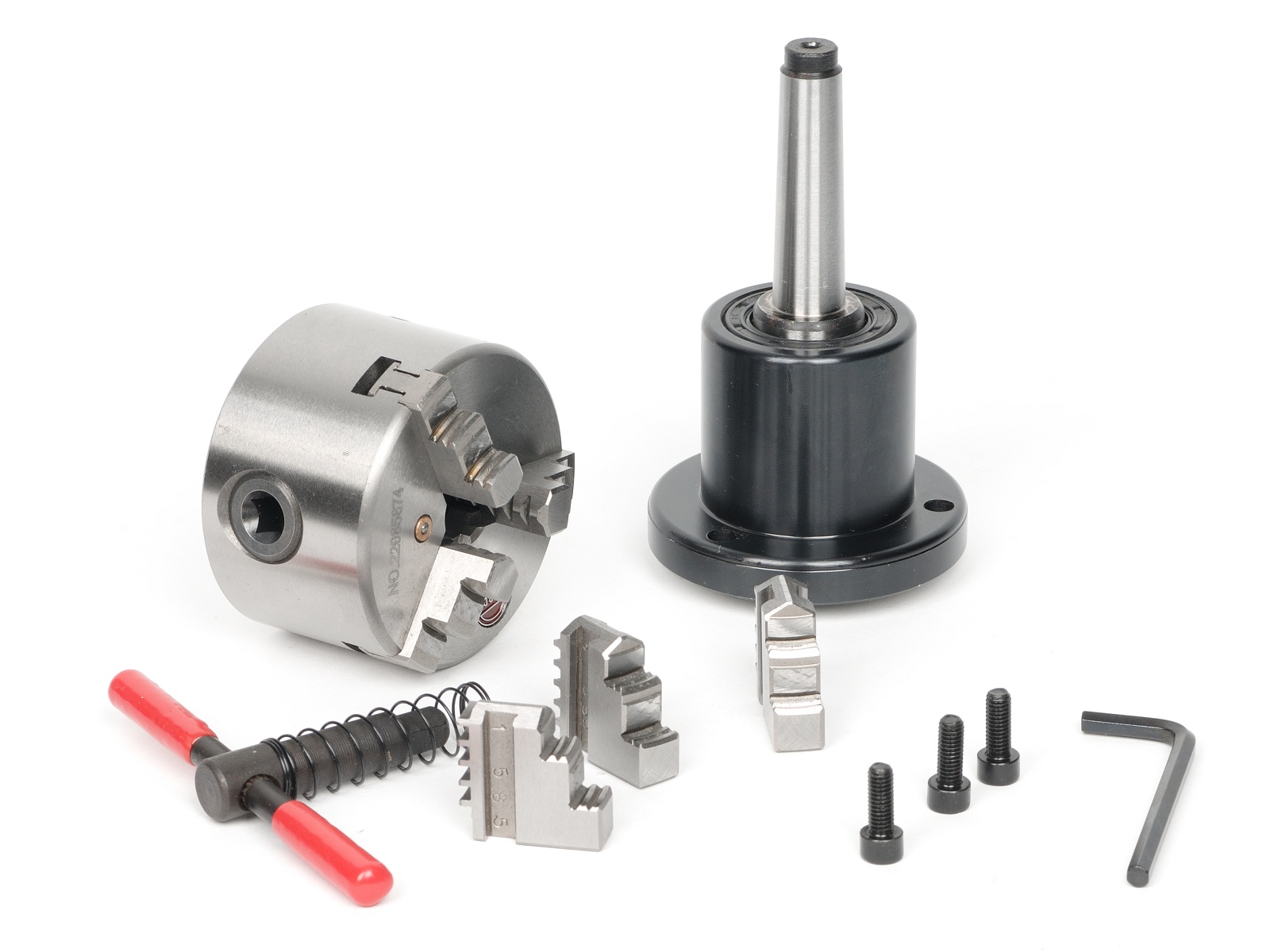

ZESTAW ZAWIERA :

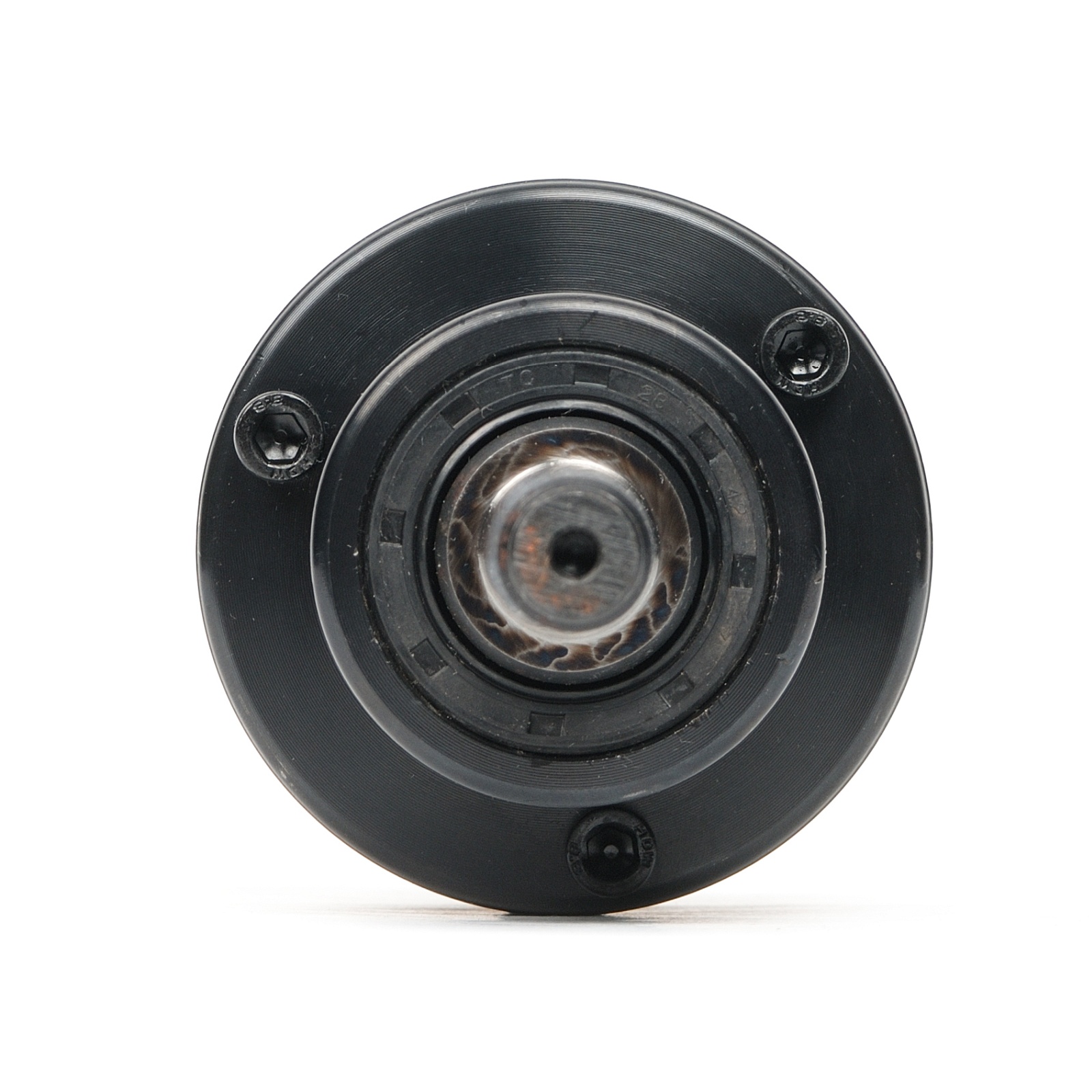

ADAPTER  MORSE 3 na uchwyt 80mm DIN6350

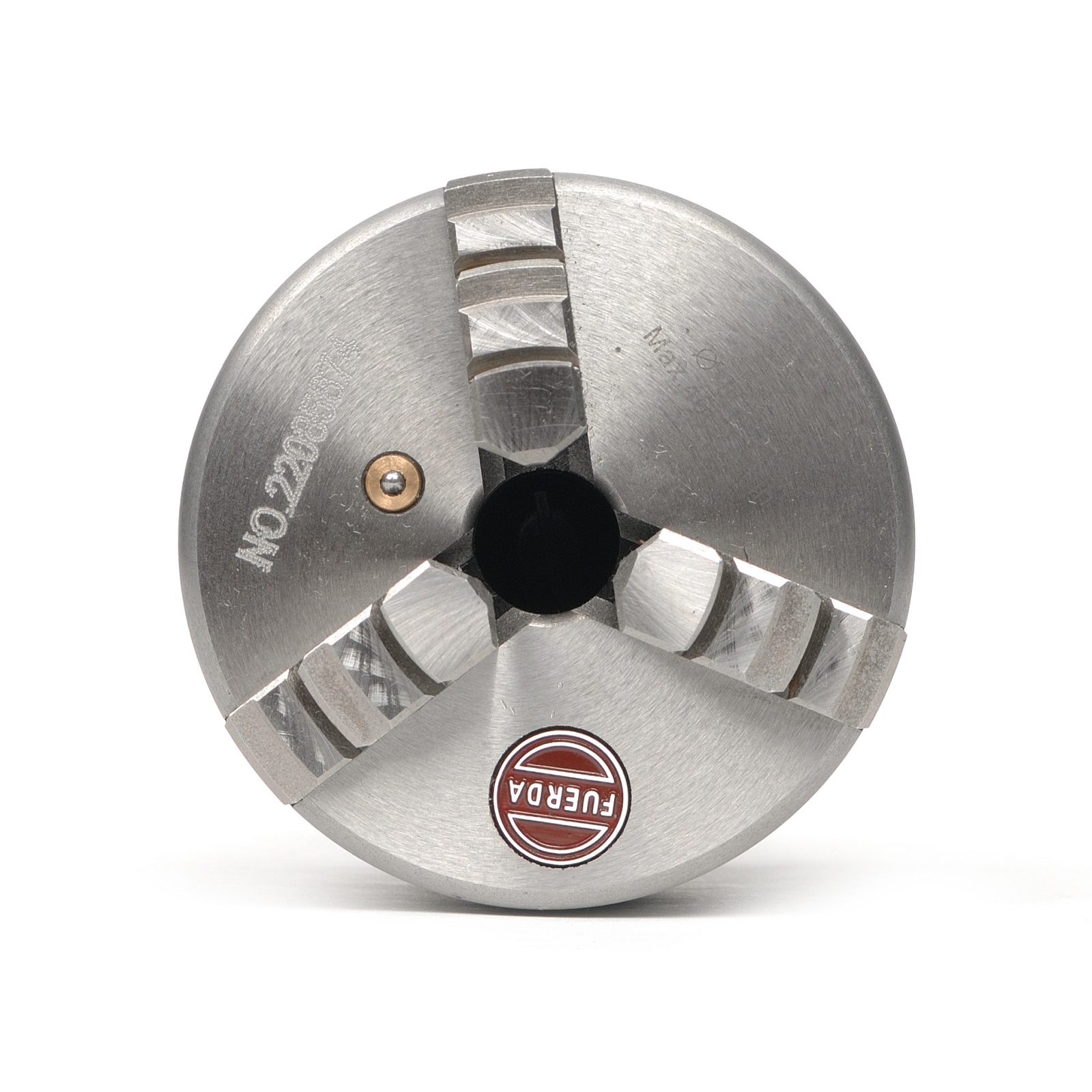

UCHWYT TOKARSKI  80mm -  seria DK11-80 DIN6350

( w zestawie znajdują się  2 kpl. szczęk : zewnętrzne i wewnętrzne oraz klucz i śruby mocujące zestaw)

Poniżej podajemy rysunek techniczny wraz z wymiarami do którego komaptybilne jest nasze przejście :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3  - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAMI

DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWNIA

KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ,

NA RYSUNKU UCHWYT POKAZANY OD TYŁU :

DLA ROZMIARU 80 mm

A - 67mm

E - 56mm
