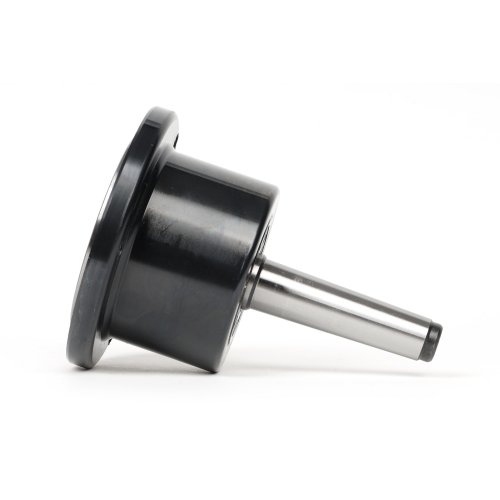

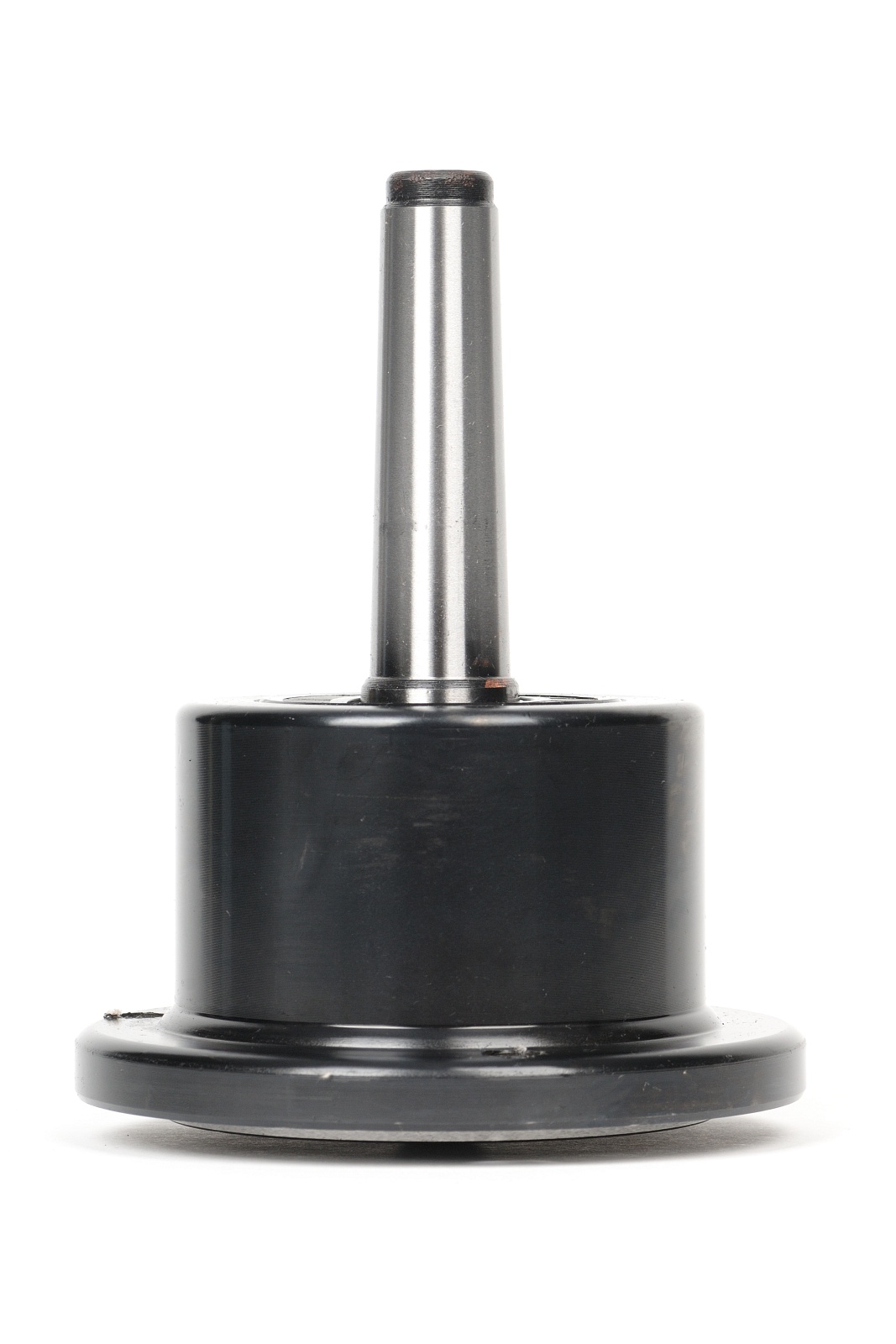

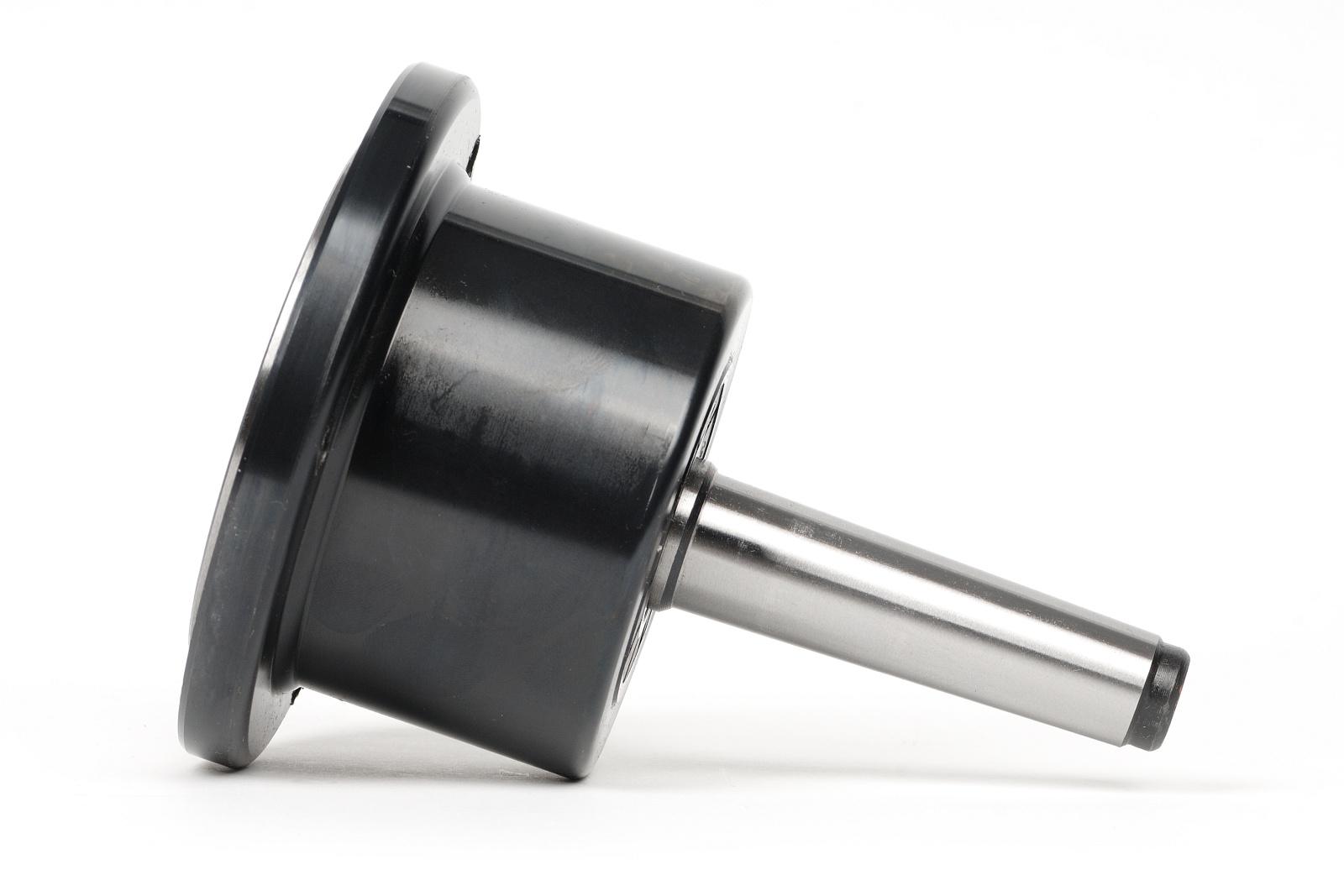

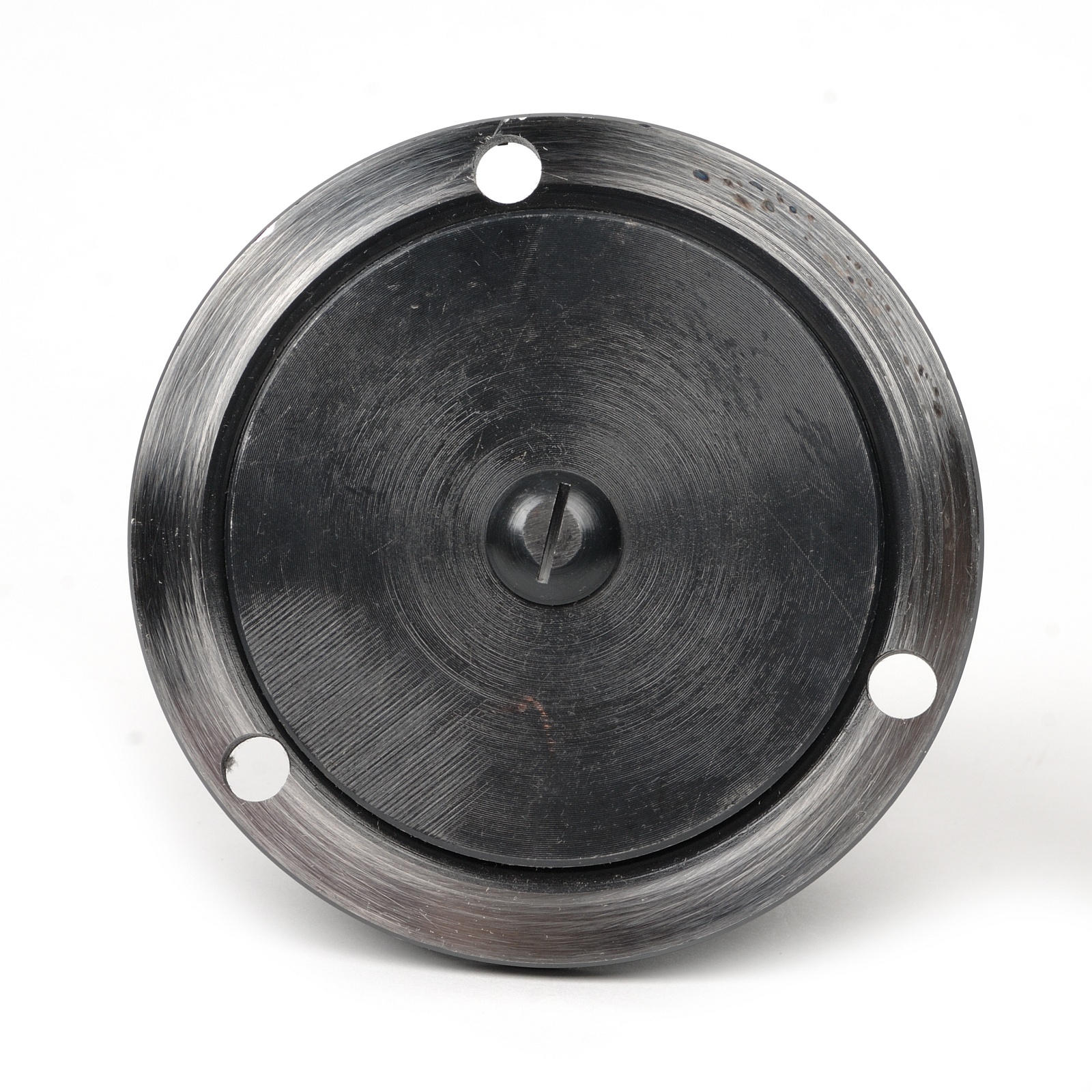

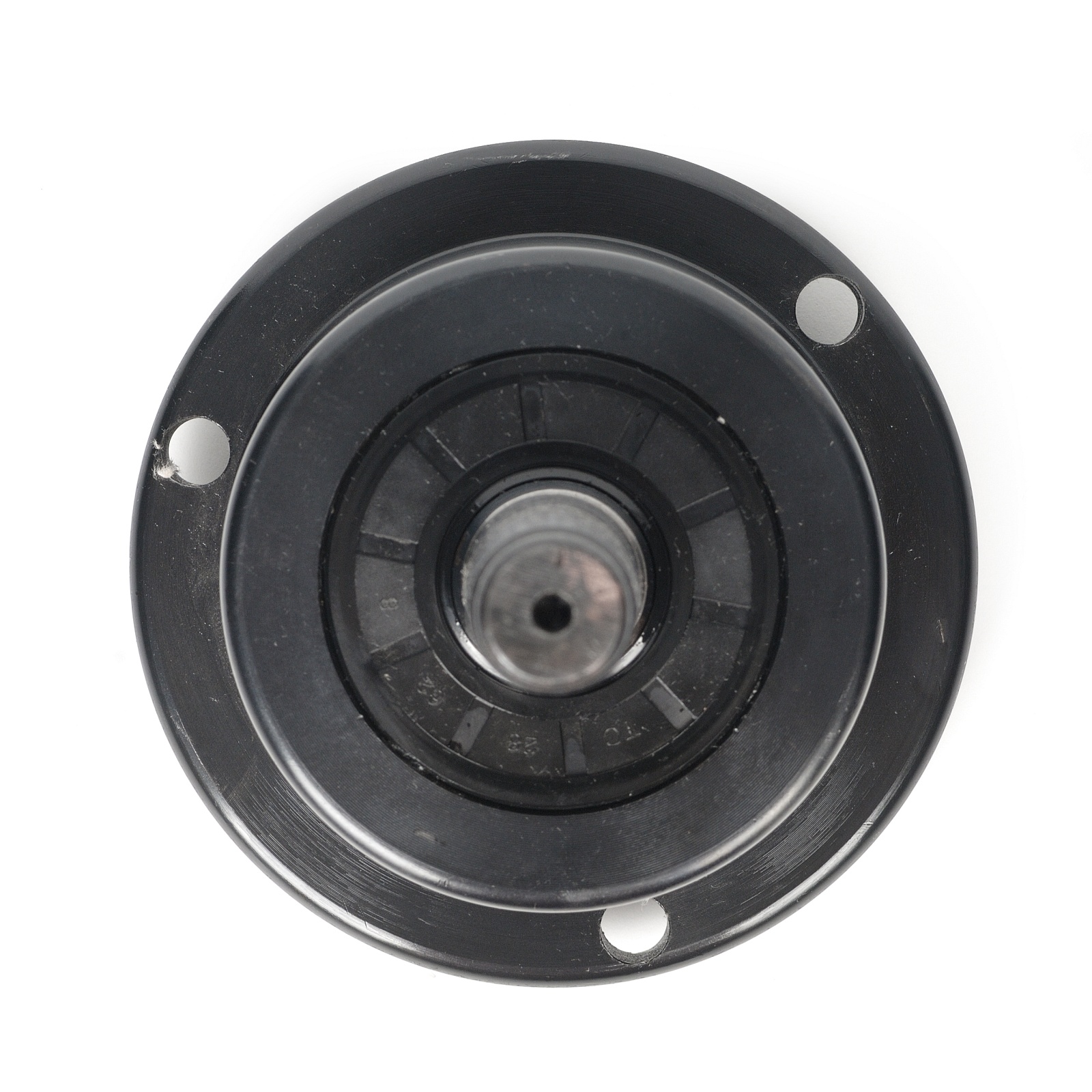

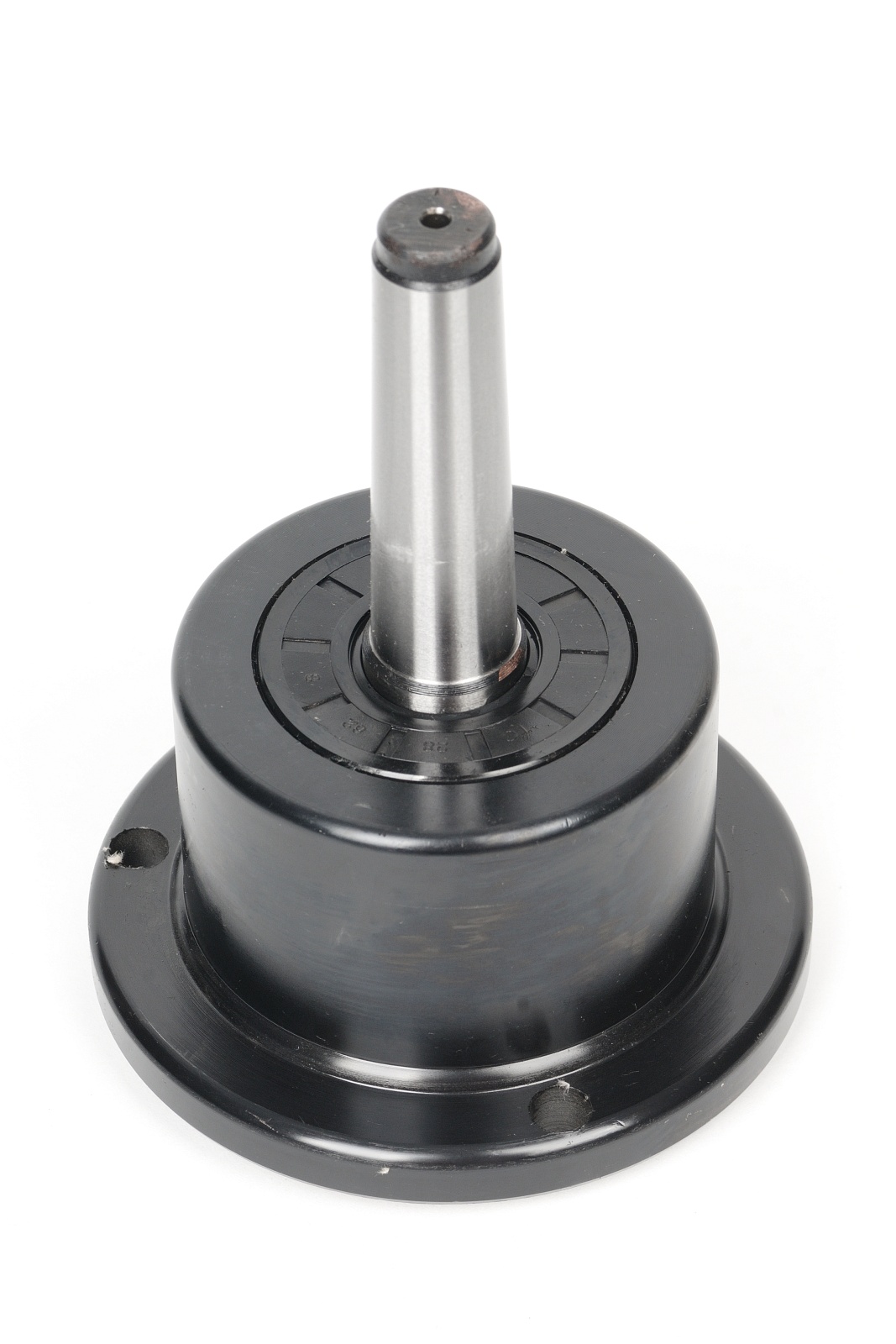

ADAPTER OBROTOWY DO UCHWYTU 100mm przejście na morsa 3 DIN6350

ADAPTER OBROTOWY DO UCHWYTU 100mm przejście na morsa 3

Mocowanie  Din6350

Poniżej podajemy rysunek techniczny wraz z wymiarami do którego kompatybilne jest nasze przejście :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3  - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAMI

DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWNIA

KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ,

NA RYSUNKU UCHWYT POKAZANY OD TYŁU :

DLA ROZMIARU 100 mm

A - 83mm

E - 70mm
