UCHWYT TOKARSKI 160mm OBROTOWY MORSE 4

UCHWYT TOKARSKI 160mm OBROTOWY MORSE 4
Kod towaru: 12040 + 07491
Chwilowy brak towaru
Cena: 1 300,00 zł z VAT 1 056,91 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

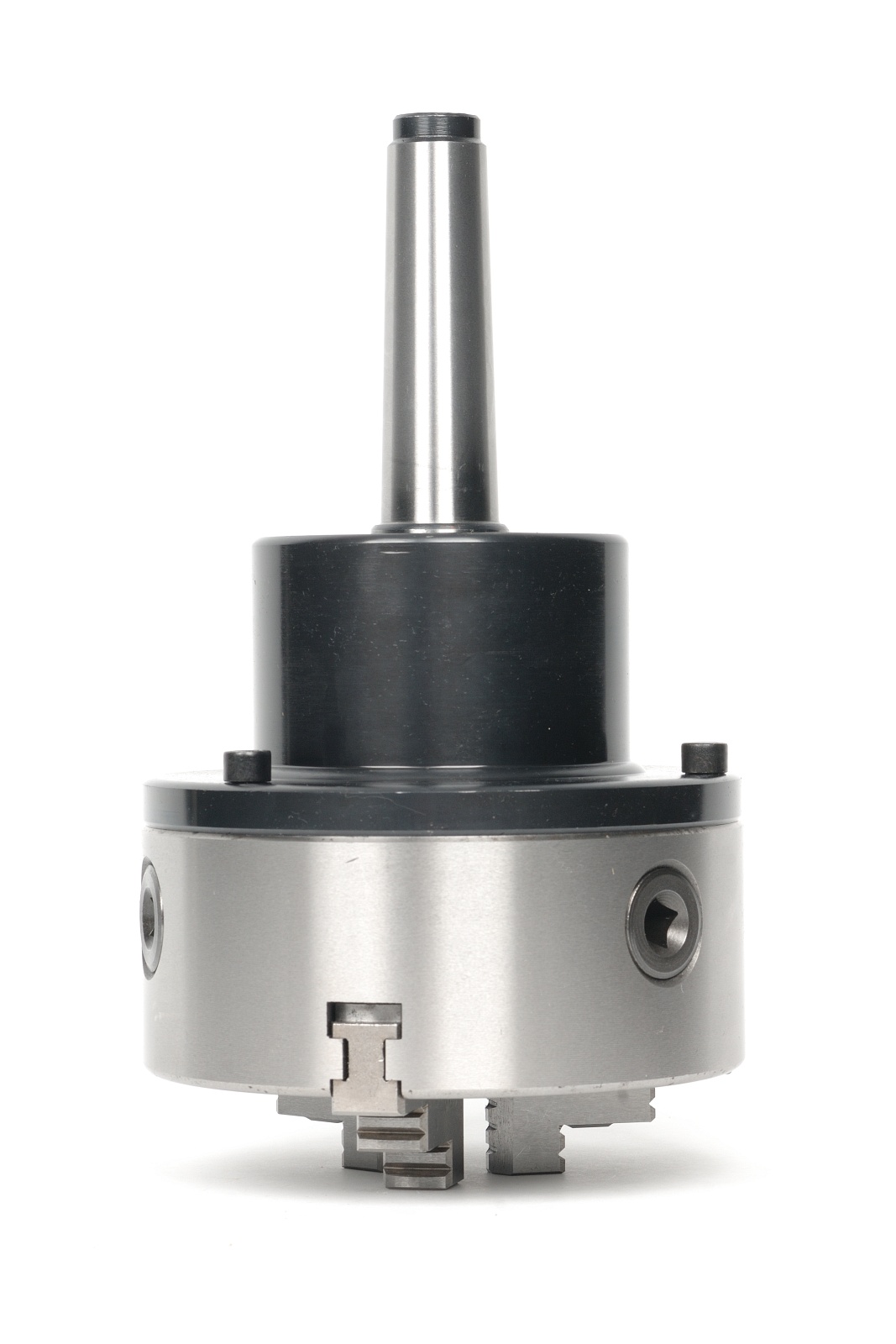

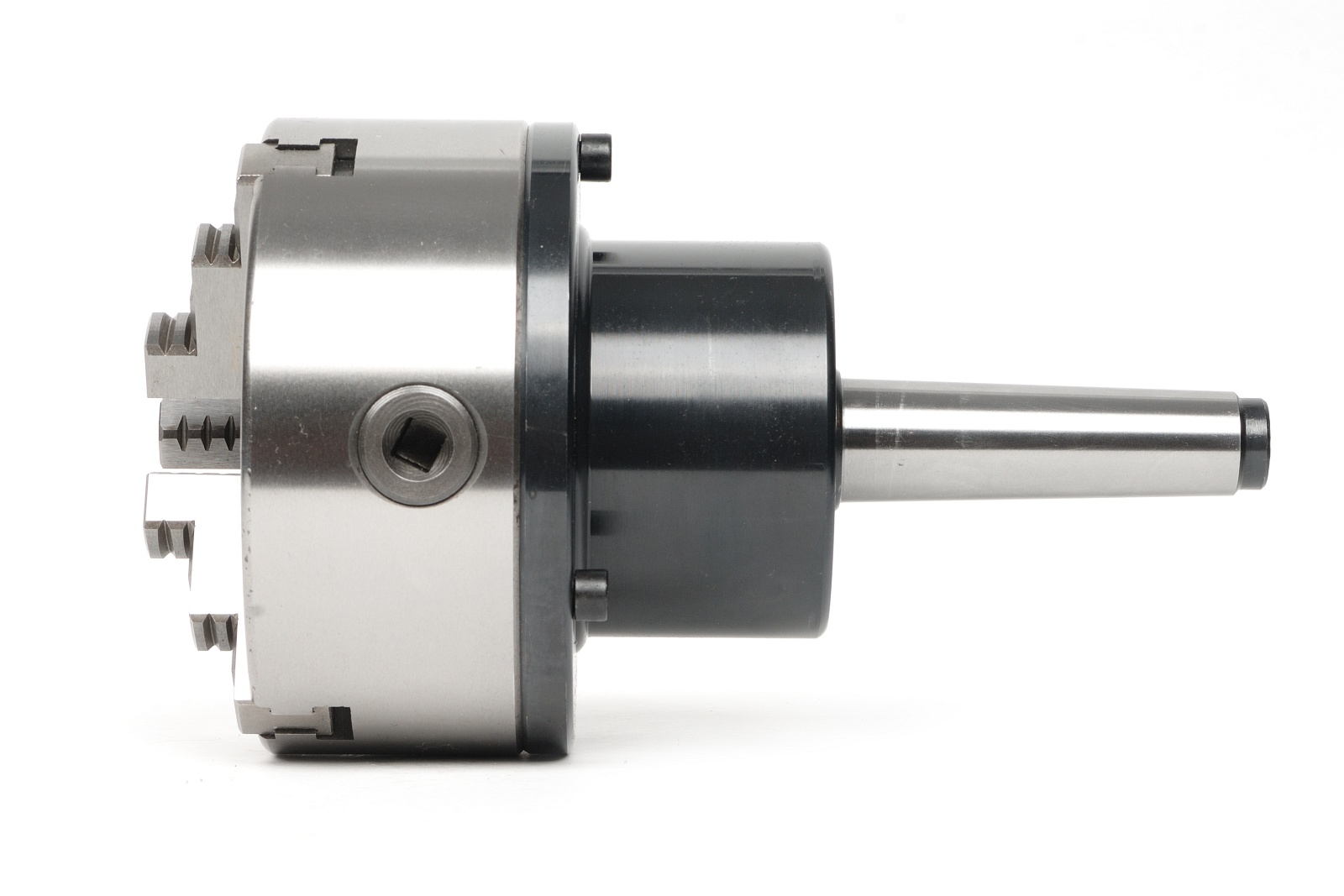

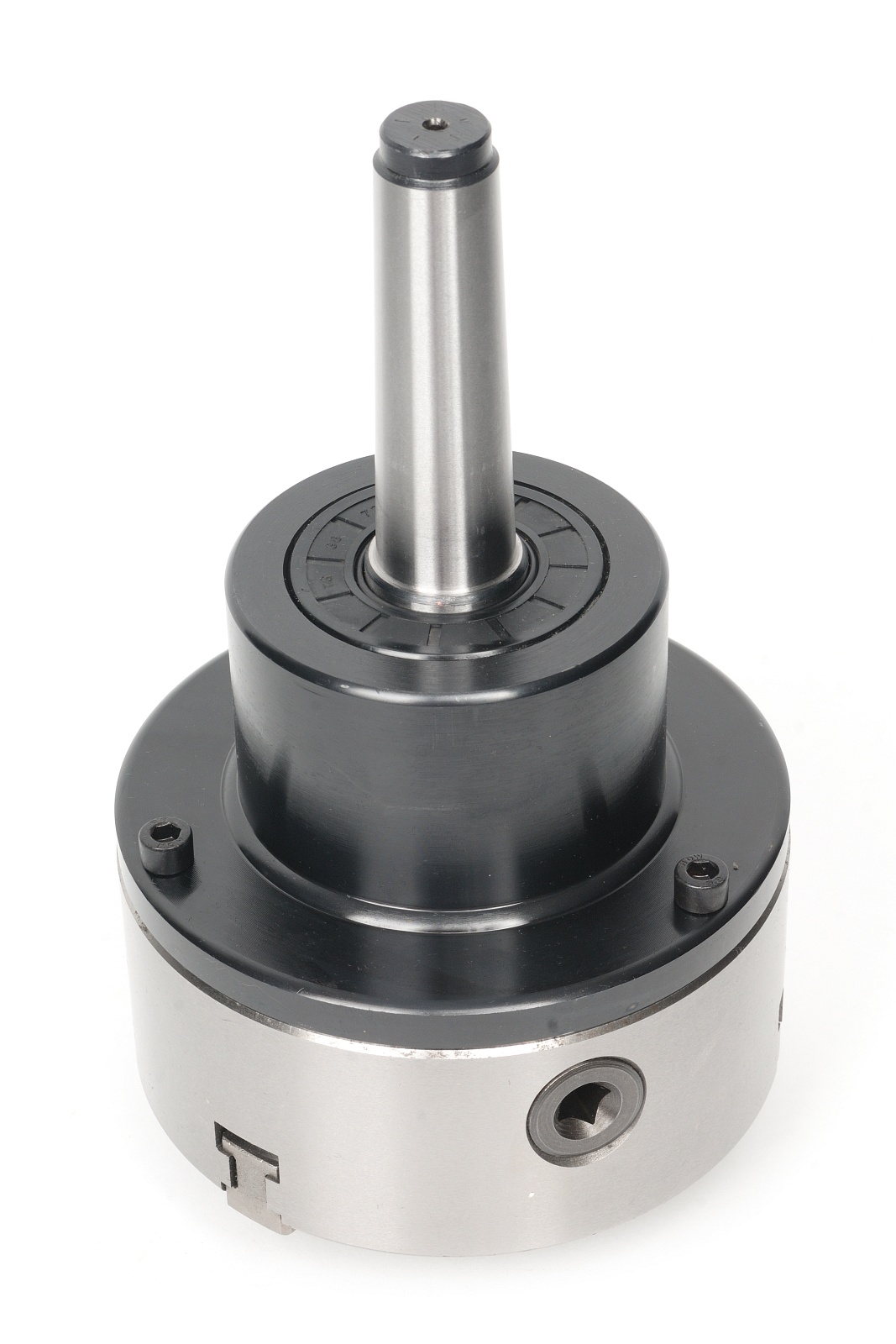

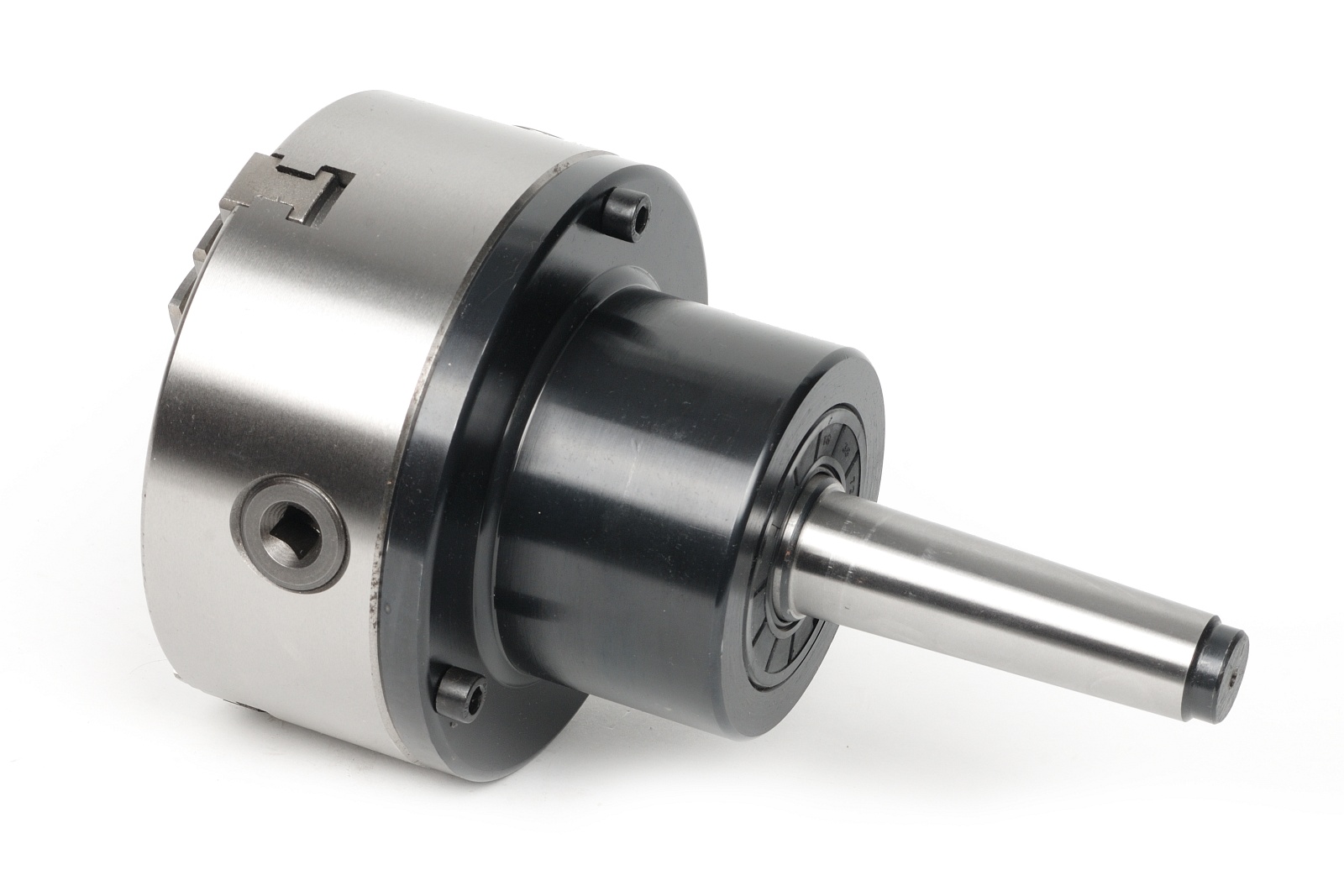

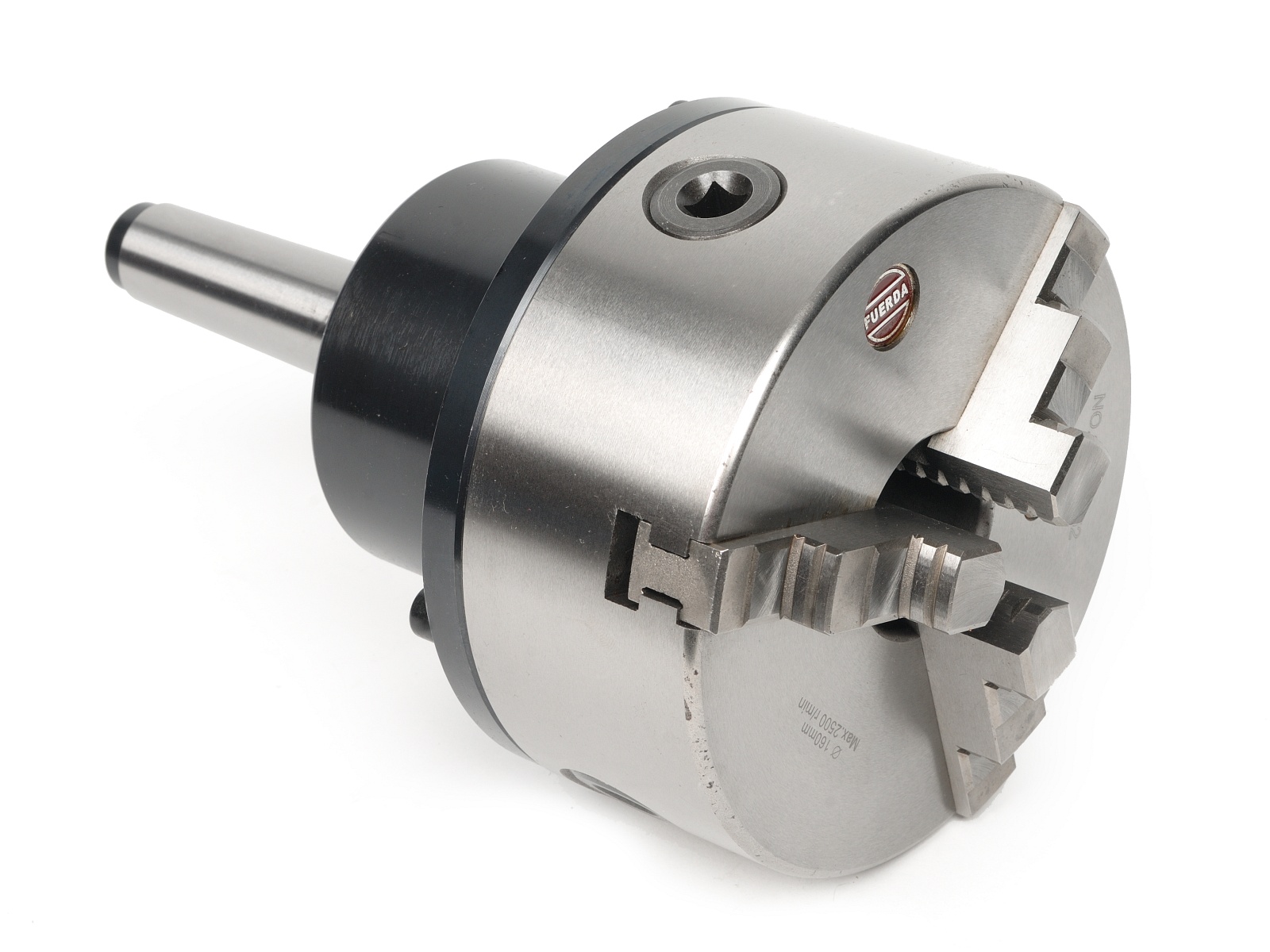

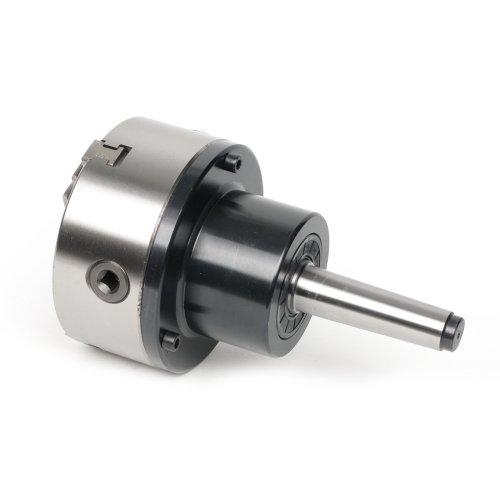

UCHWYT TOKARSKI 160mm OBROTOWY MORSE 4

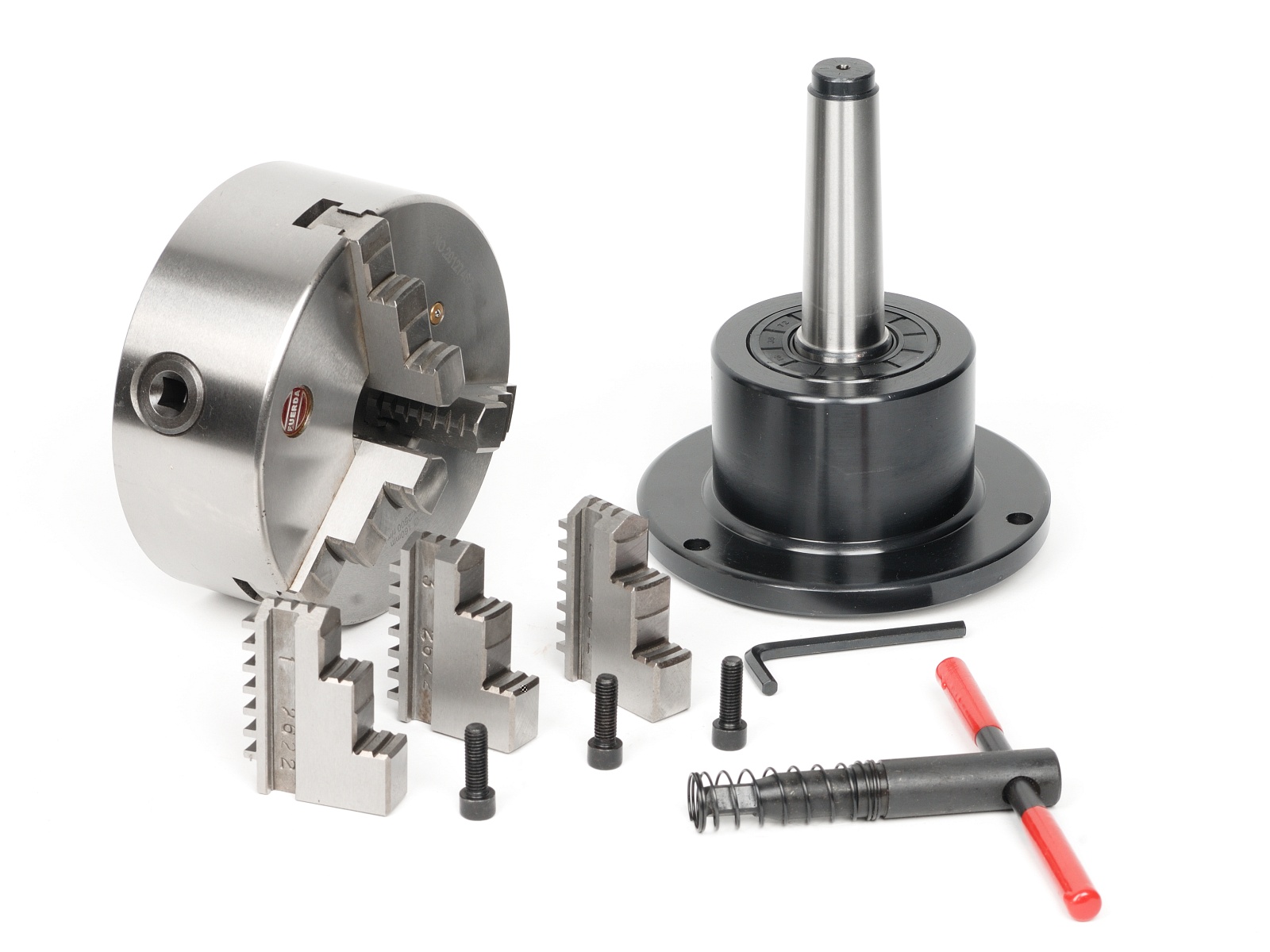

ZESTAW ZAWIERA :

ADAPTER  MORSE 4 na uchwyt 160mm

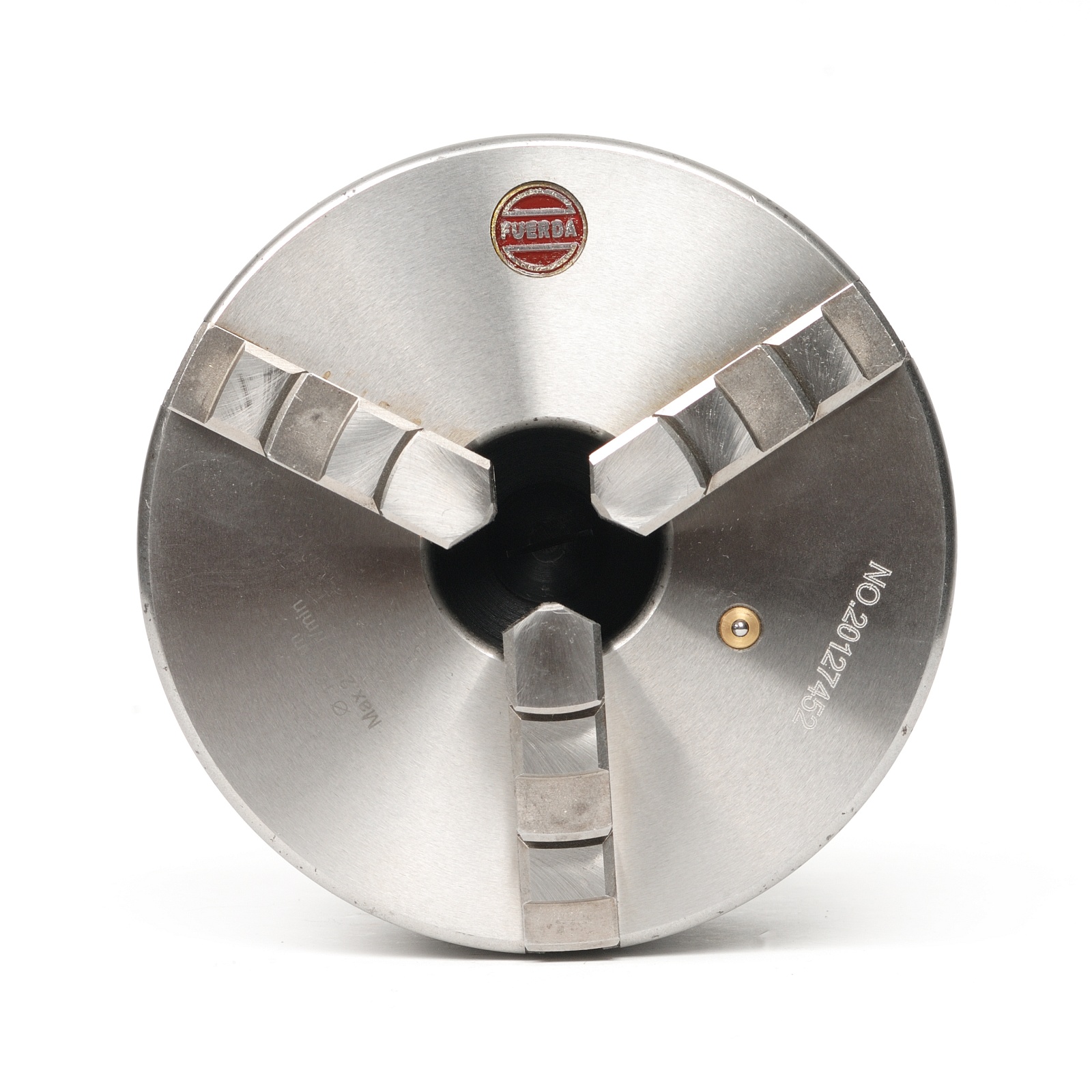

UCHWYT TOKARSKI  160mm -  seria K11-160

( w zestawie znajdują się  2 kpl. szczęk : zewnętrzne i wewnętrzne oraz klucz i śruby mocujące zestaw)




nr. kat. 12040 + 07491




Poniżej podajemy rysunek techniczny wraz z wymiarami do którego kompatybilne jest nasze przejście :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3  - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAMI





89



88







DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWNIA

KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ,

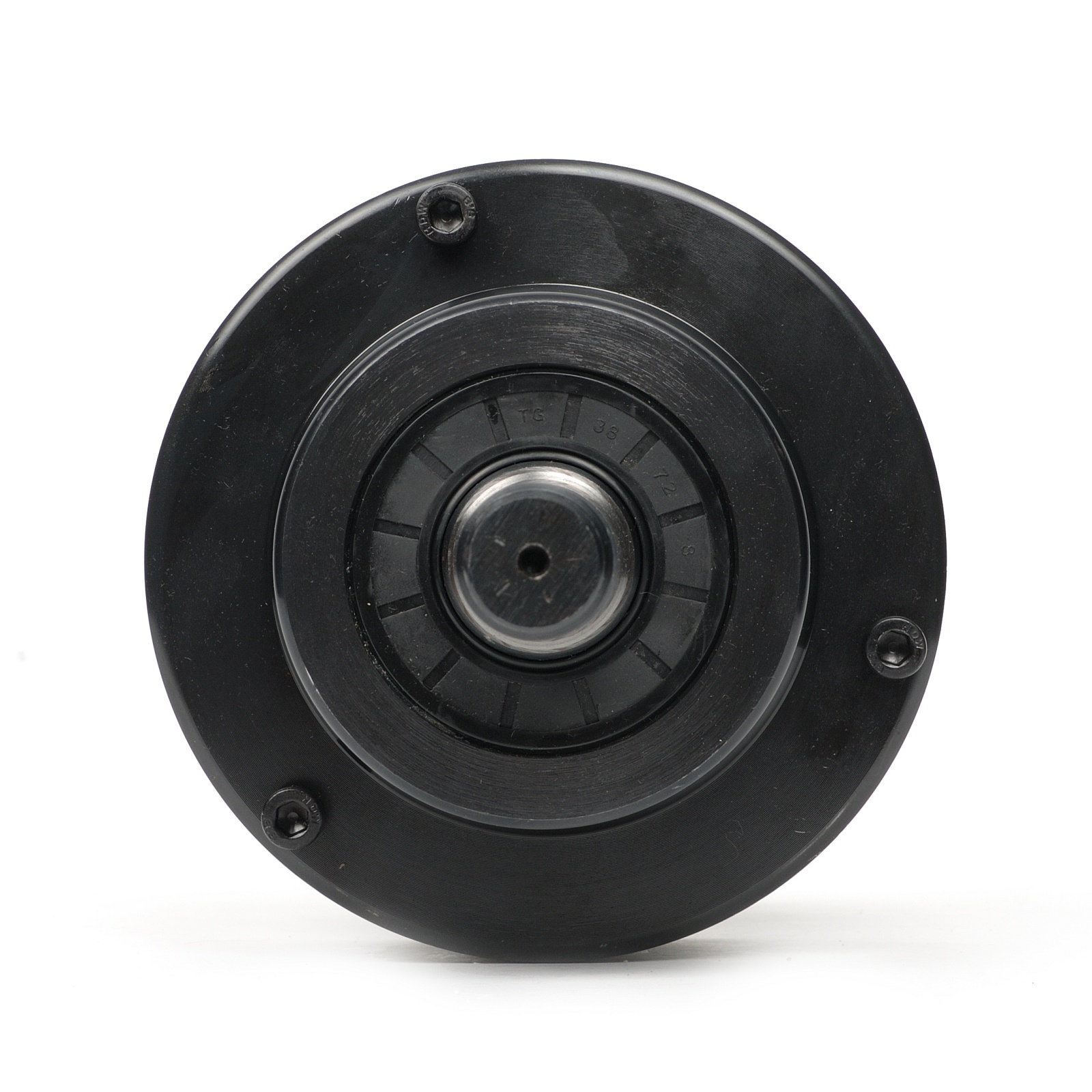

NA RYSUNKU UCHWYT POKAZANY OD TYŁU :



132



DLA ROZMIARU 160 mm

A - 142mm

E - 130mm
