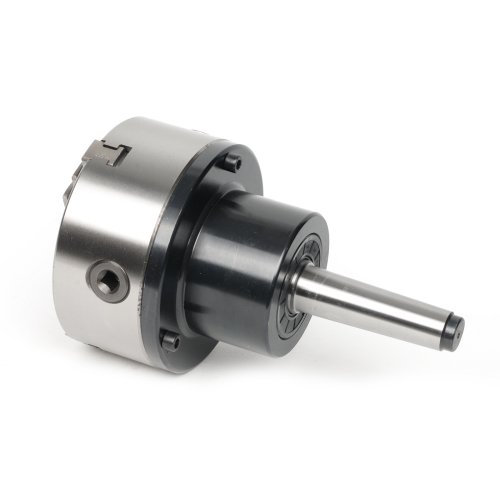

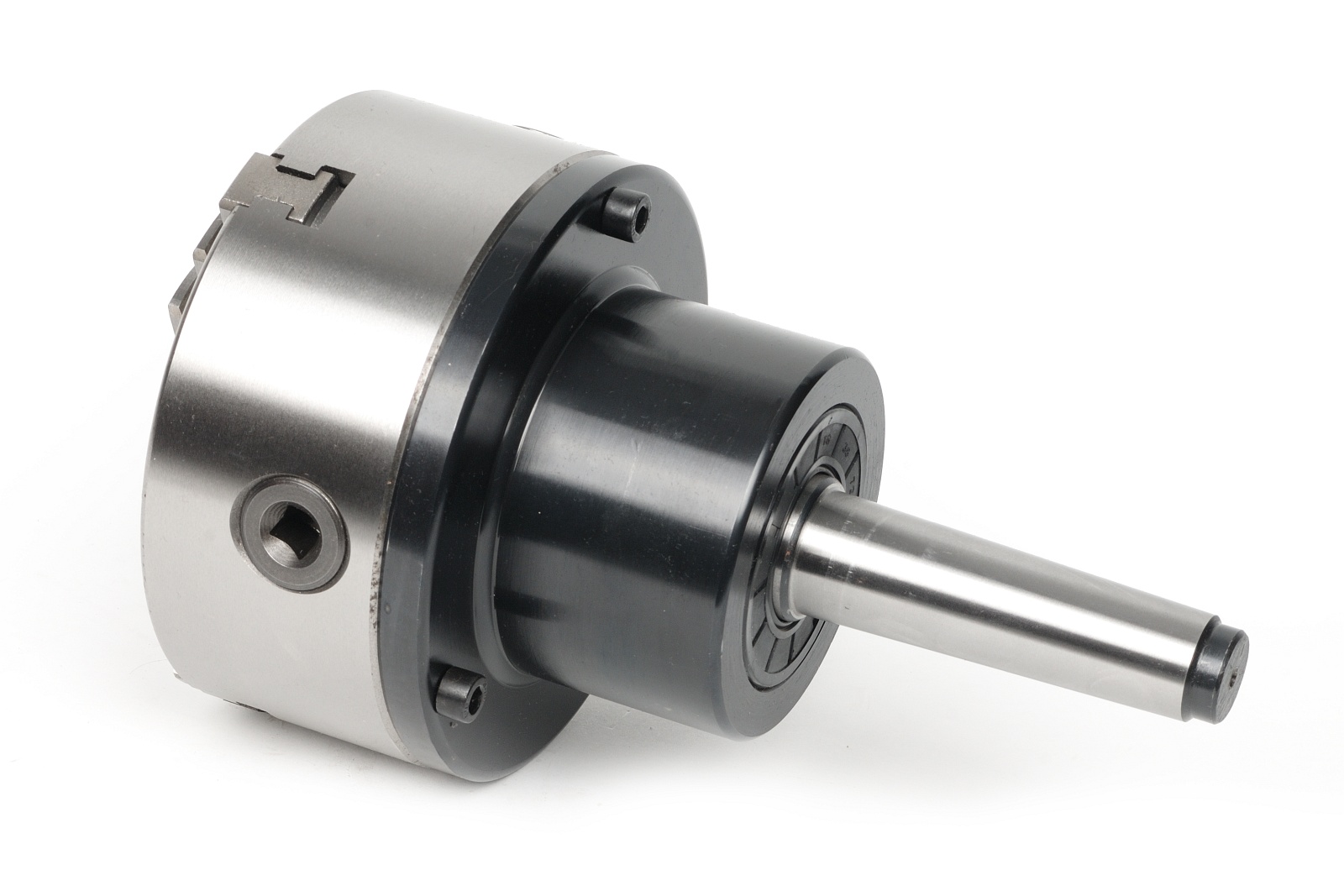

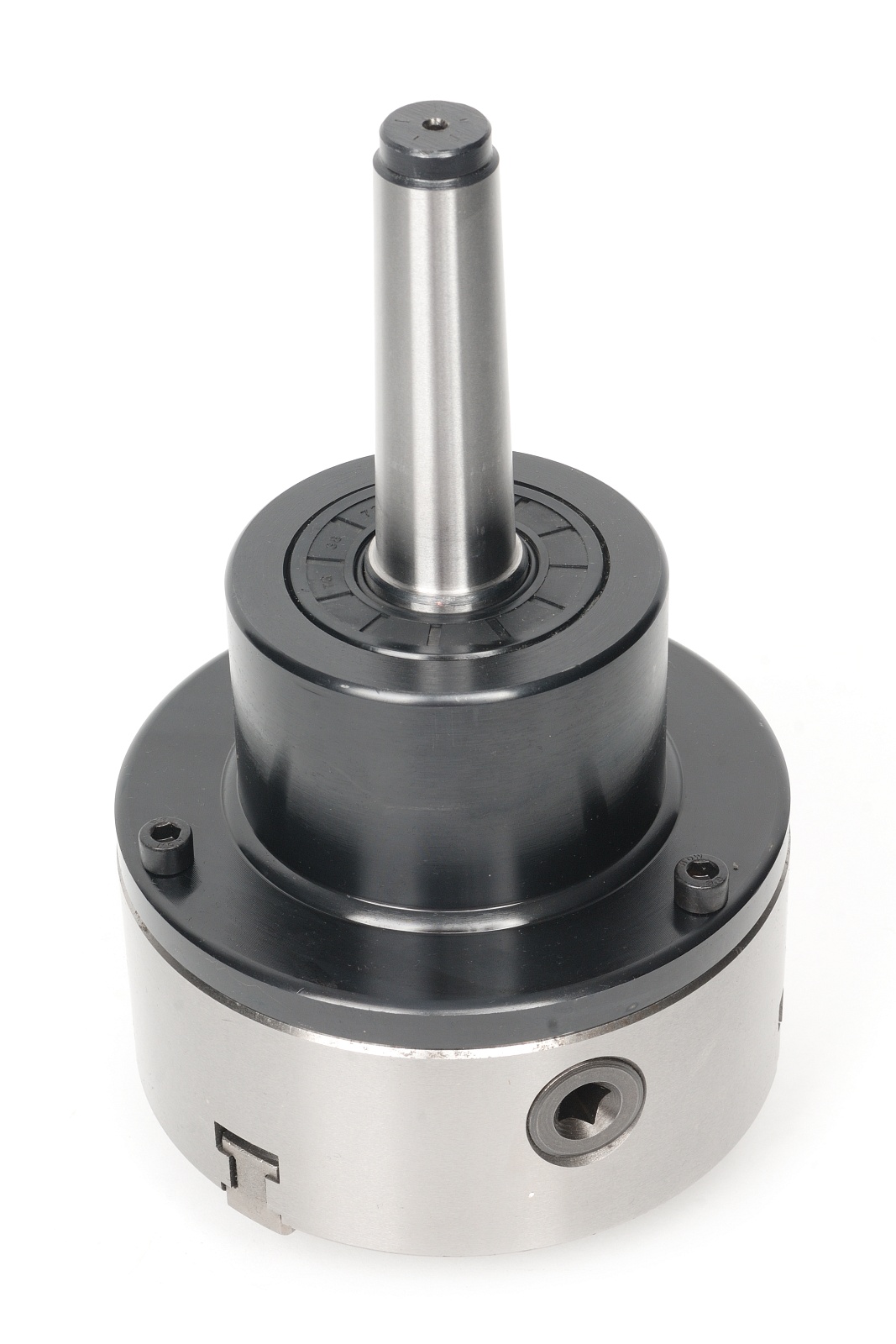

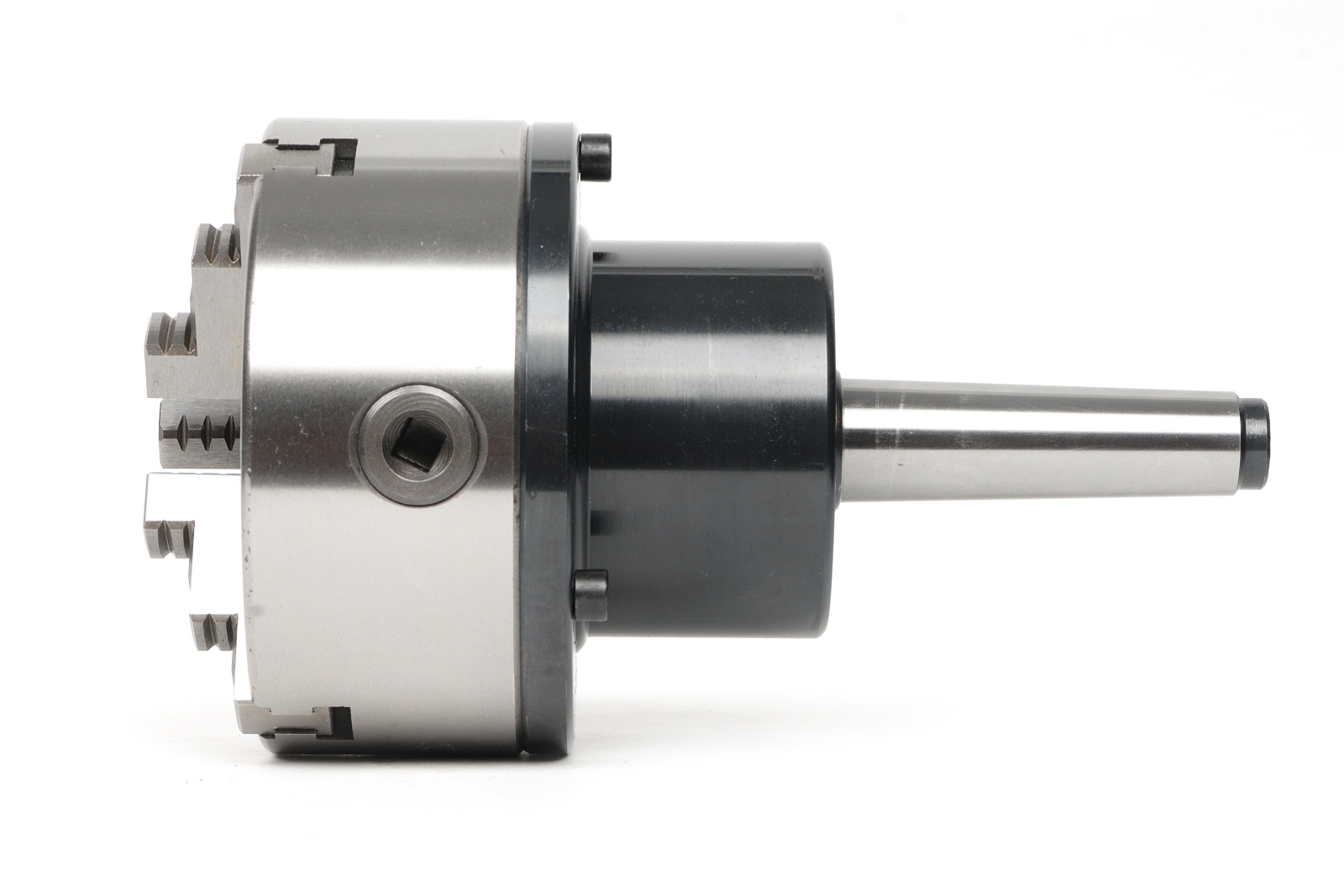

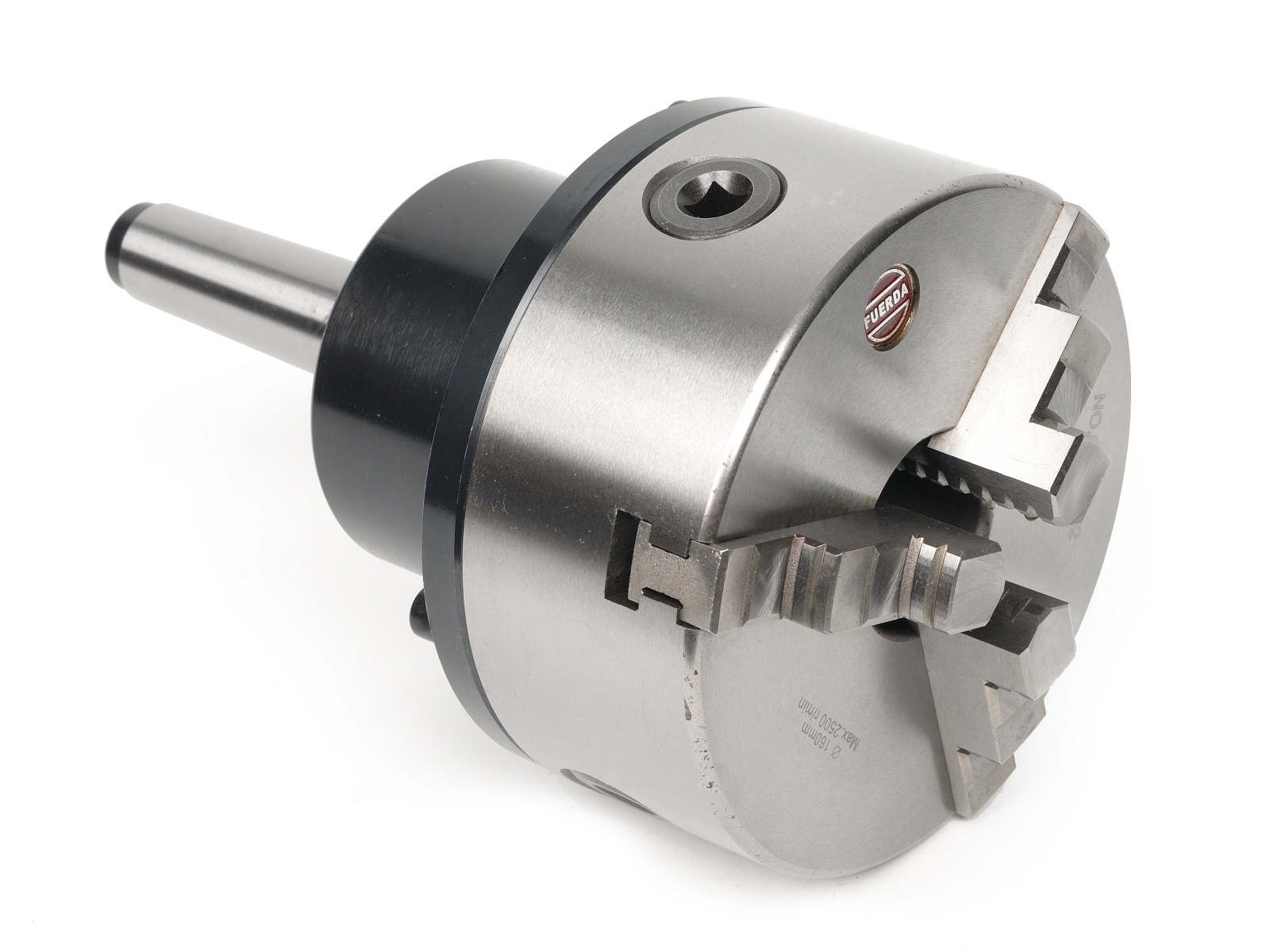

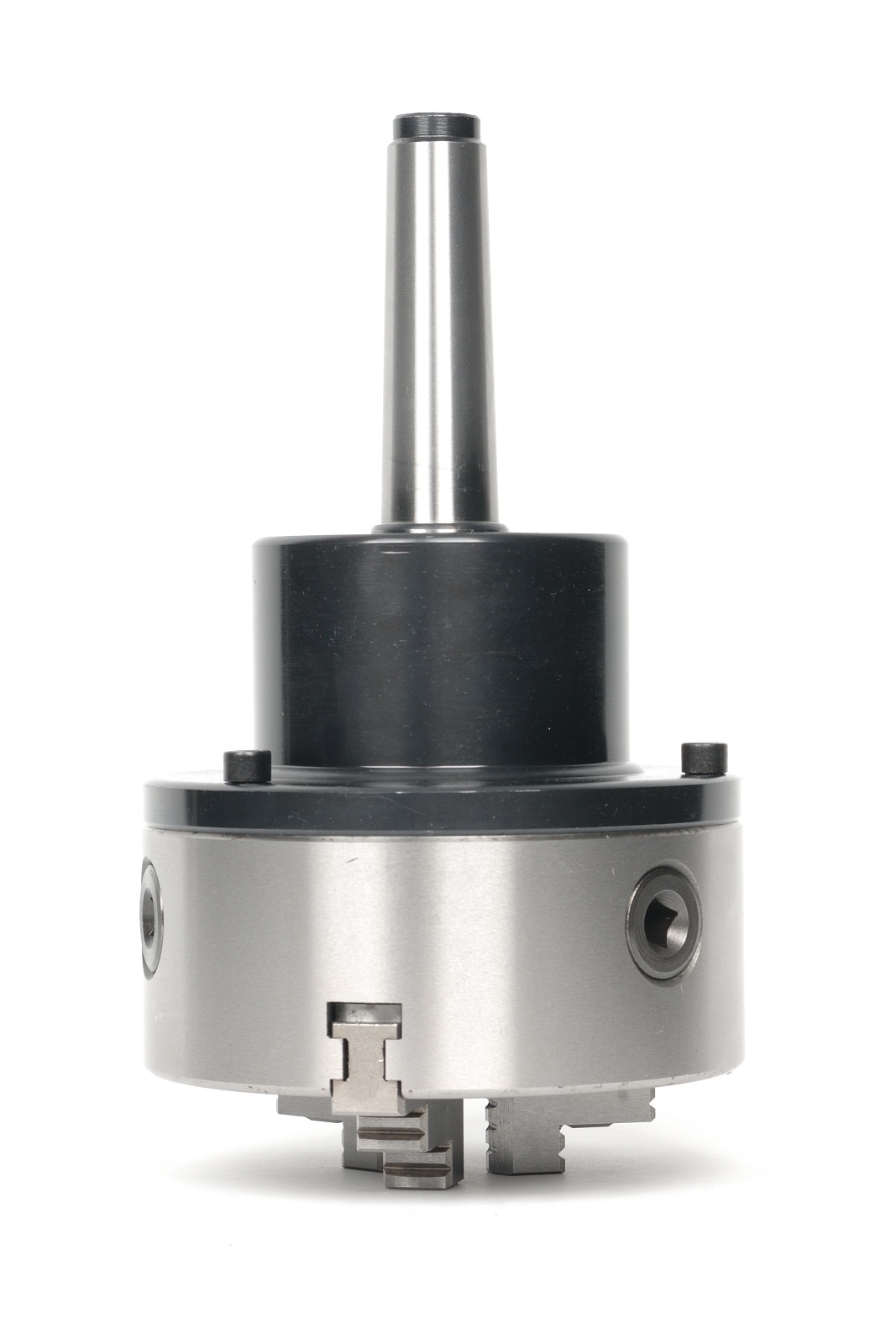

UCHWYT TOKARSKI 160mm OBROTOWY MORSE 4 DIN6350

UCHWYT TOKARSKI 160mm OBROTOWY MORSE 4

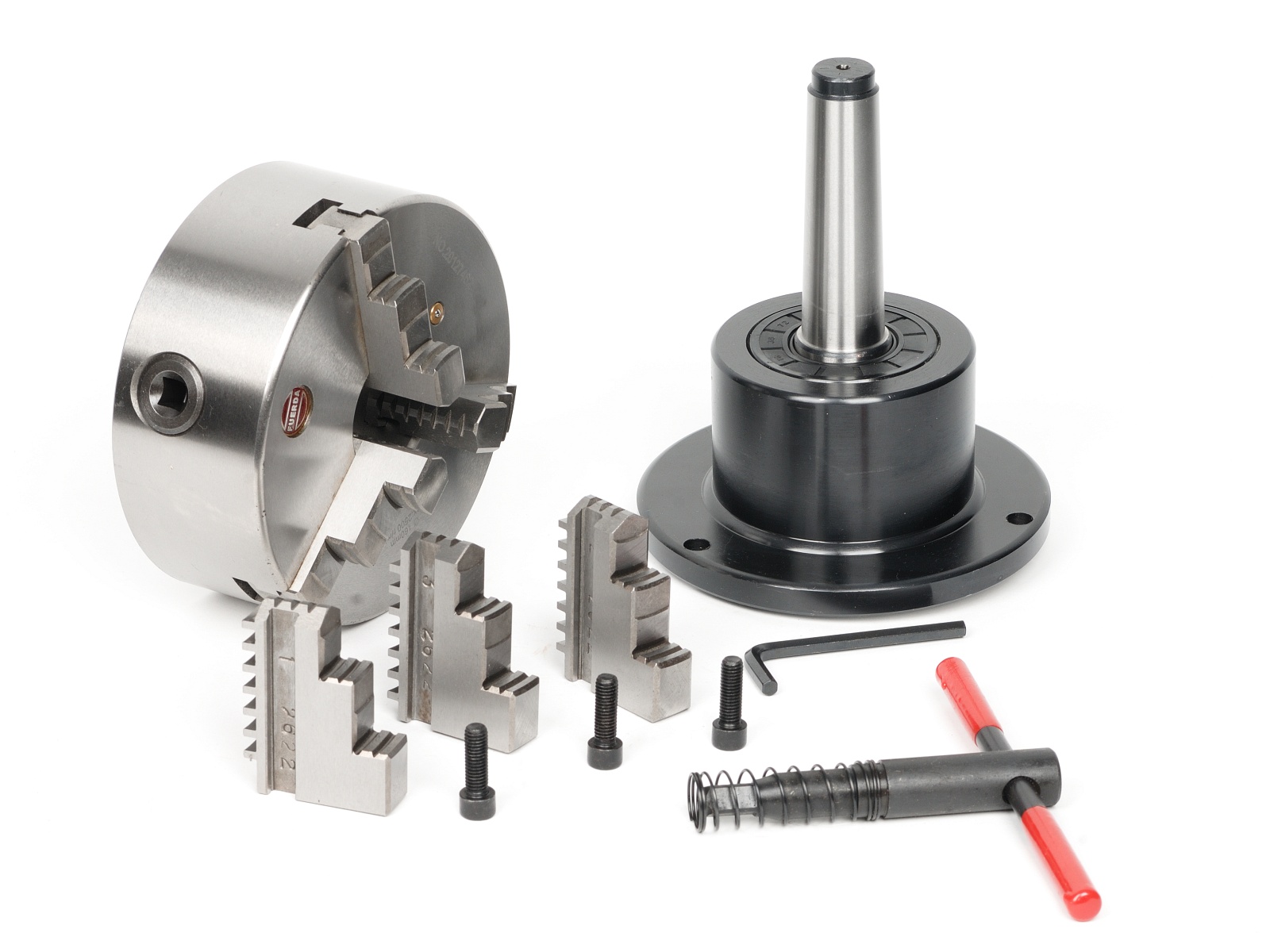

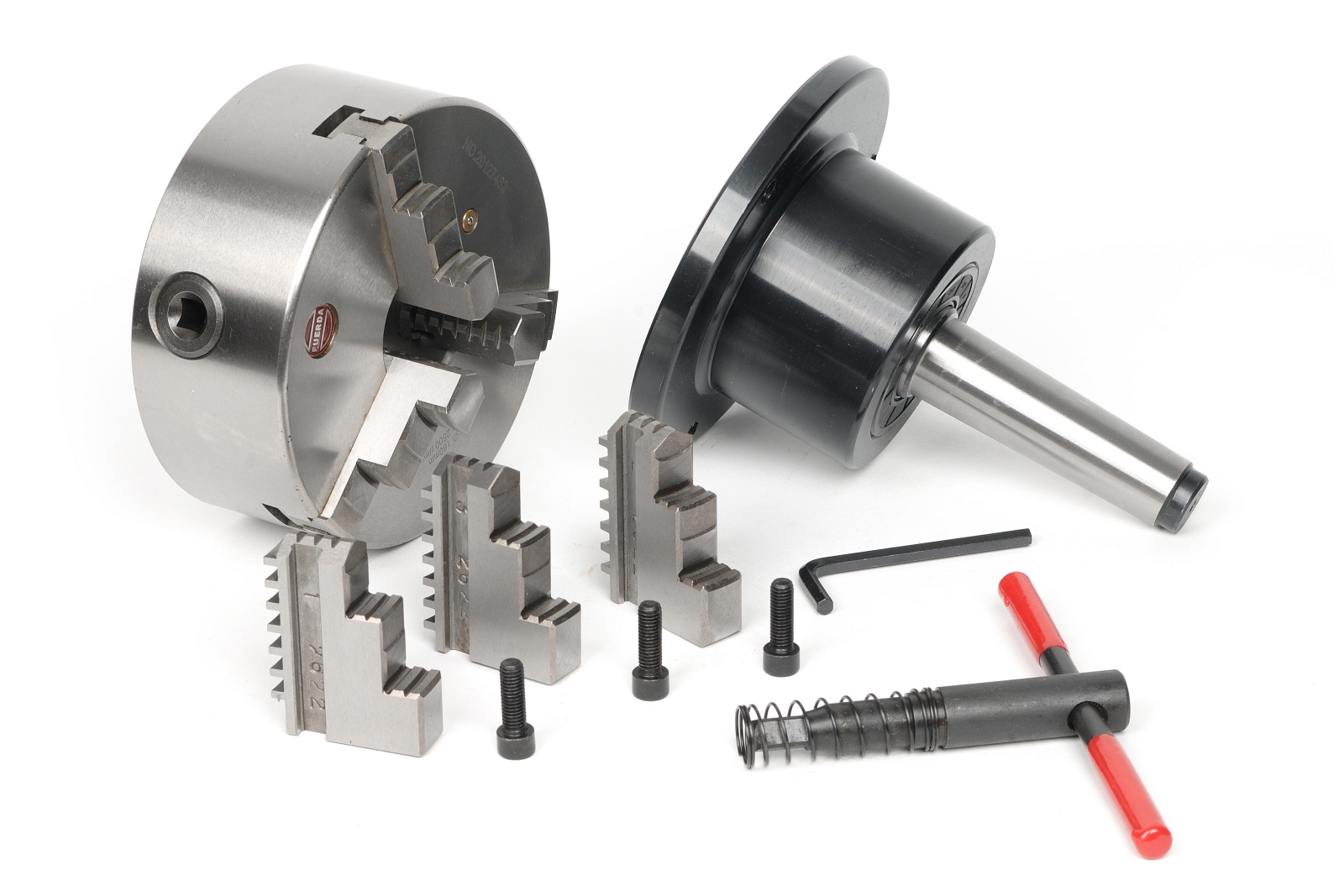

ZESTAW ZAWIERA :

ADAPTER  MORSE 4 na uchwyt 160mm DIN6350

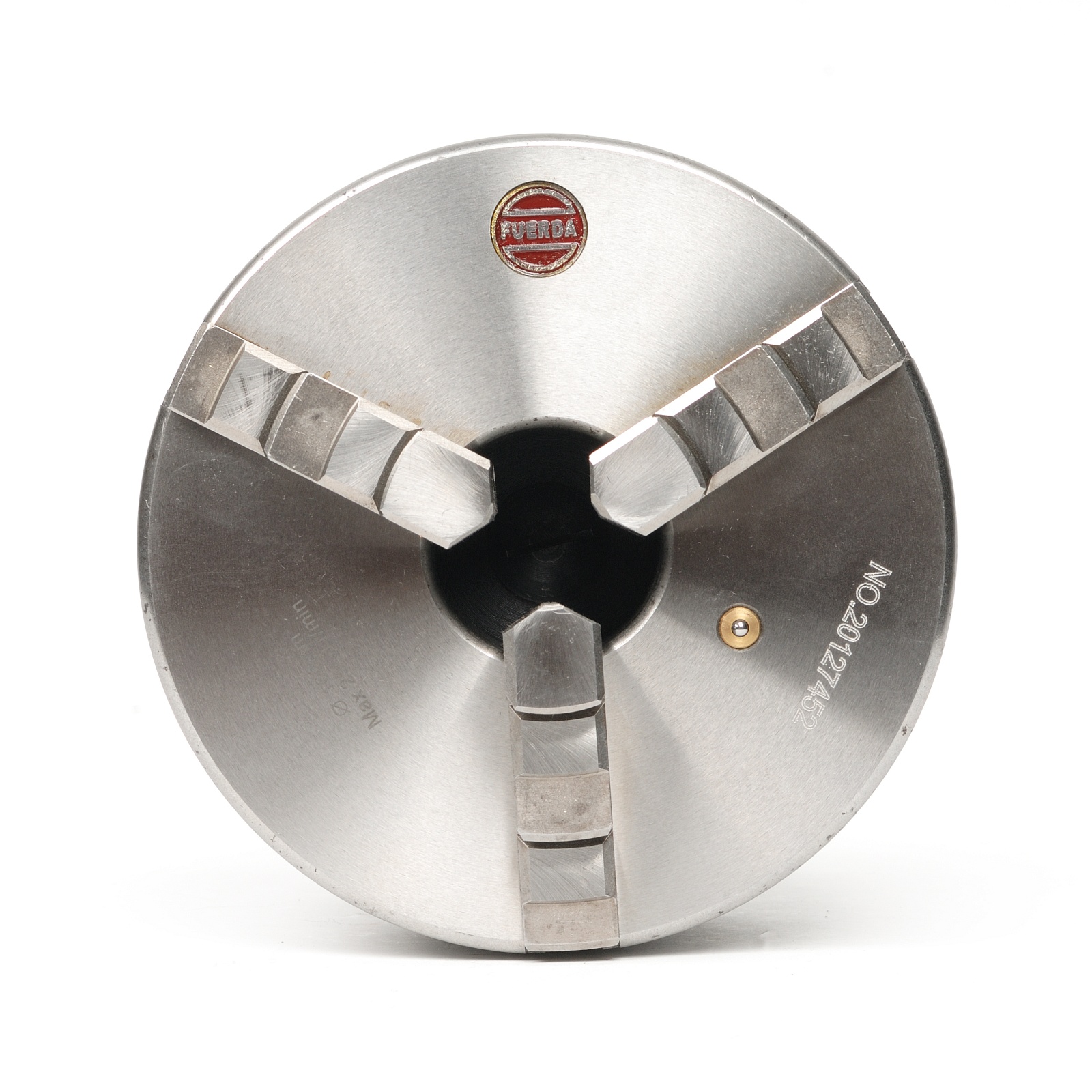

UCHWYT TOKARSKI  160mm -  seria DK11-160 DIN6350

( w zestawie znajdują się  2 kpl. szczęk : zewnętrzne i wewnętrzne oraz klucz i śruby mocujące zestaw)

Poniżej podajemy rysunek techniczny wraz z wymiarami do którego kompatybilne jest nasze przejście :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3  - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAMI

DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWNIA

KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ,

NA RYSUNKU UCHWYT POKAZANY OD TYŁU :

DLA ROZMIARU 160mm

A - 125mm

E - 140mm
