UCHWYT TOKARSKI 80mm OBROTOWY MORSE 4 DIN6350

UCHWYT TOKARSKI 80mm OBROTOWY MORSE 4 DIN6350
Kod towaru: 07973 + 11672
Chwilowy brak towaru
Cena: 900,00 zł z VAT 731,71 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

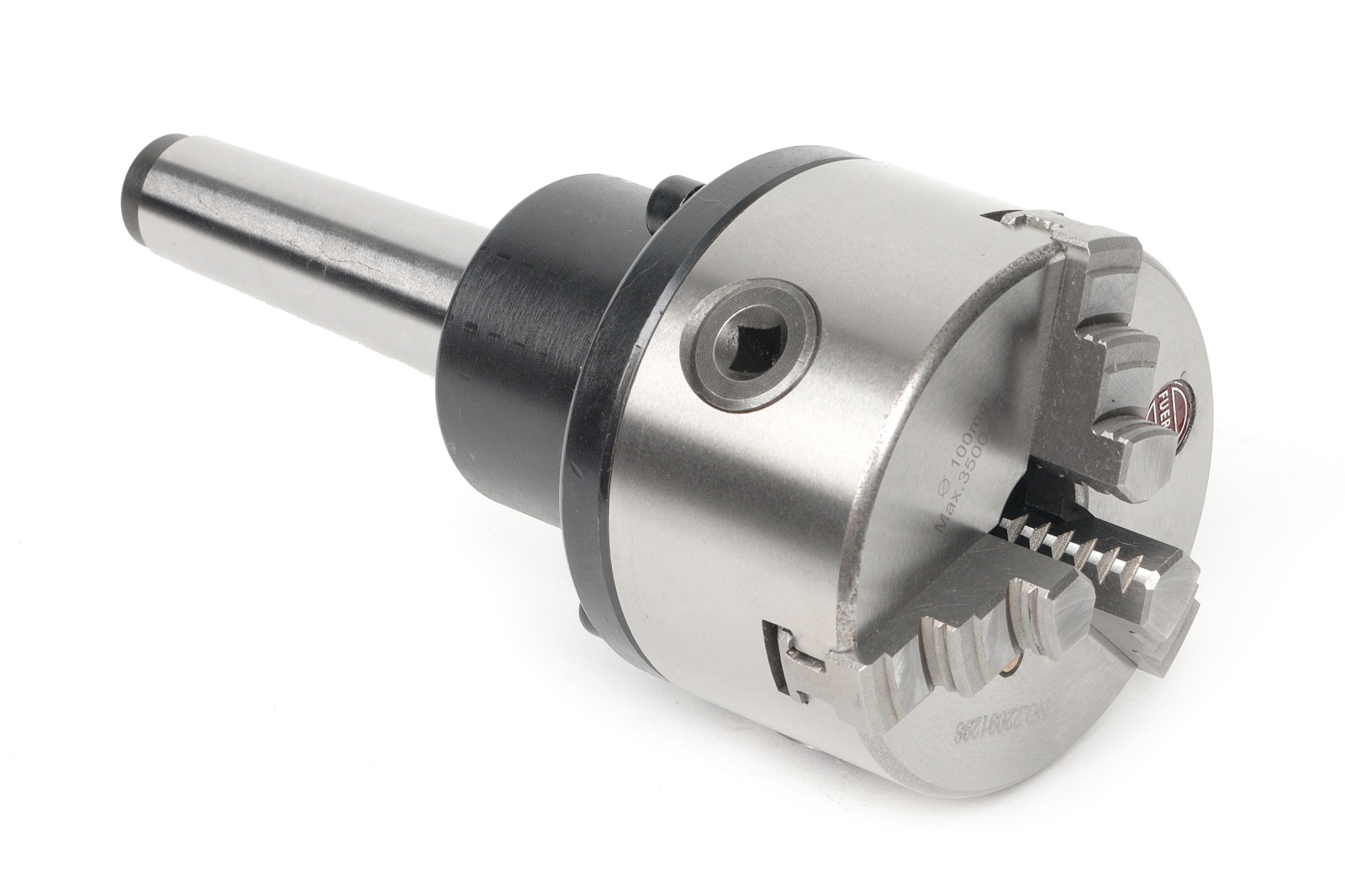

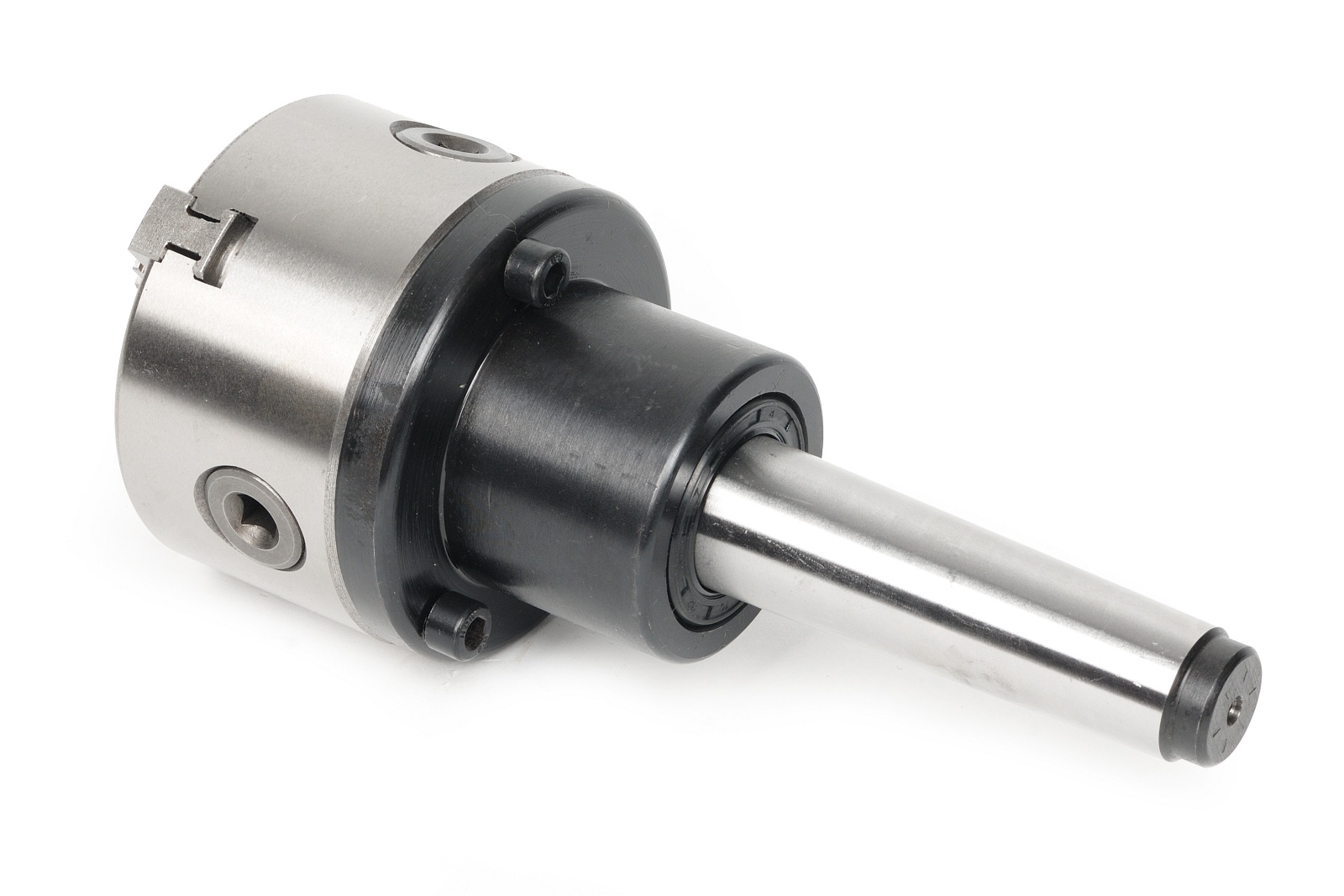

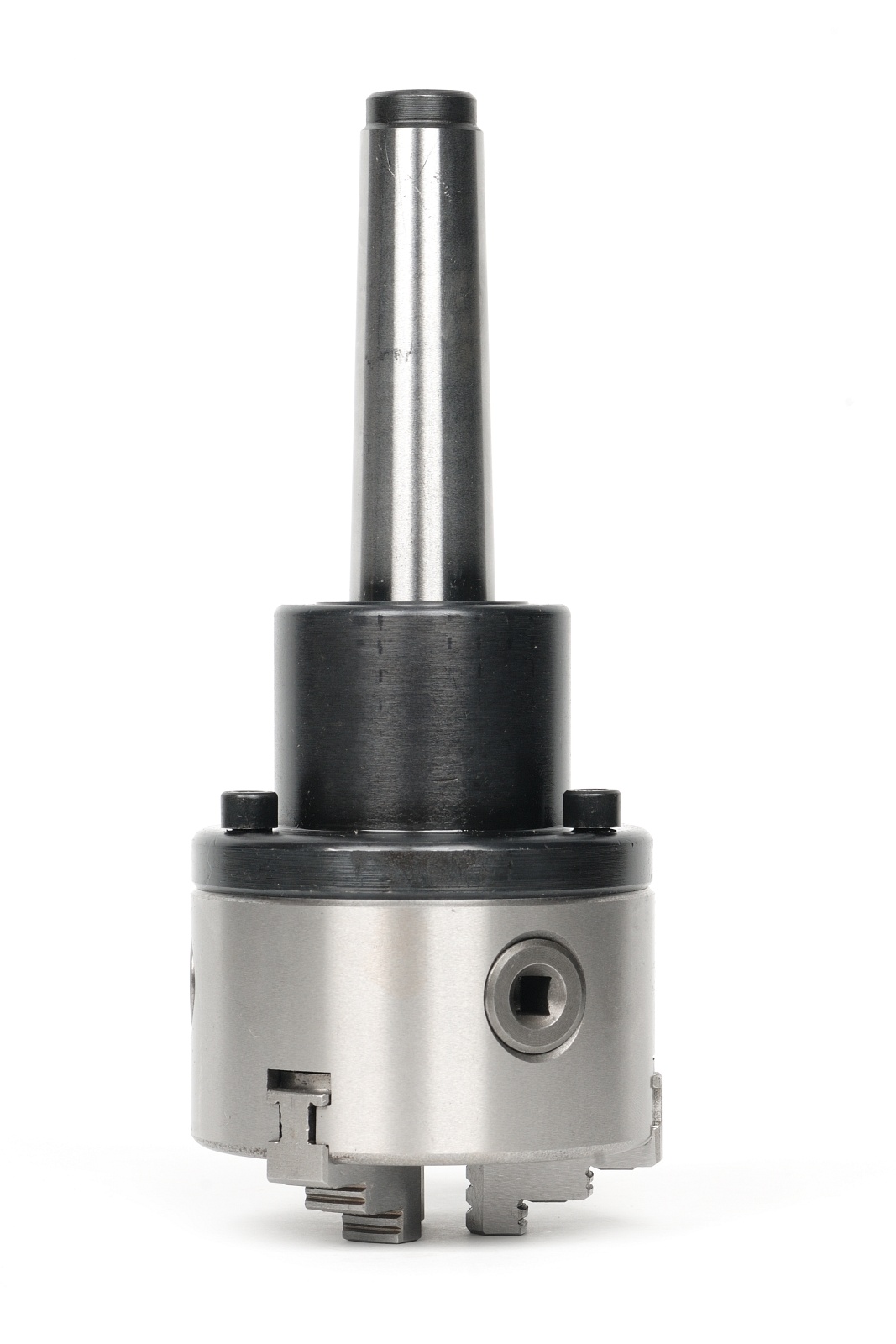

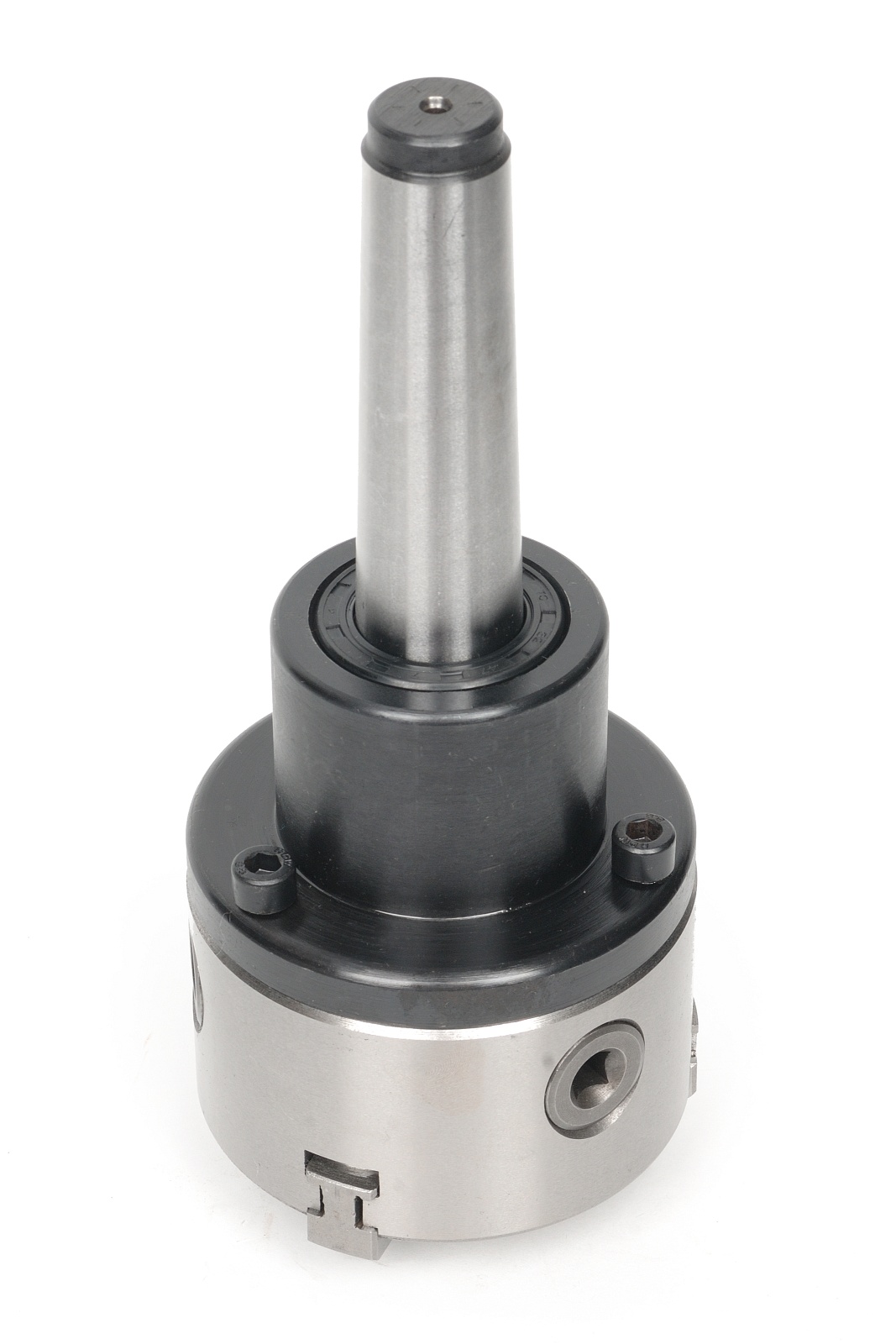

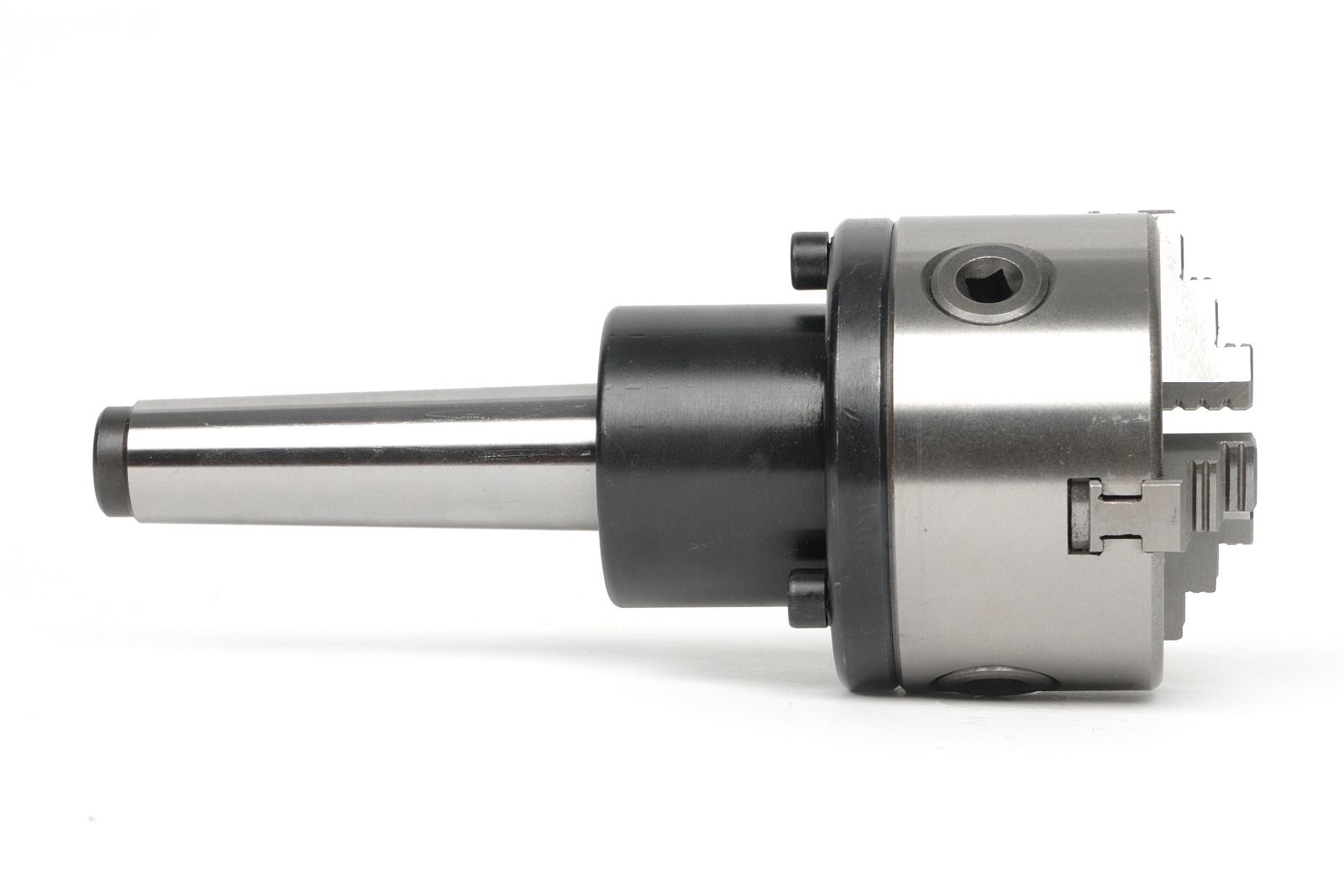

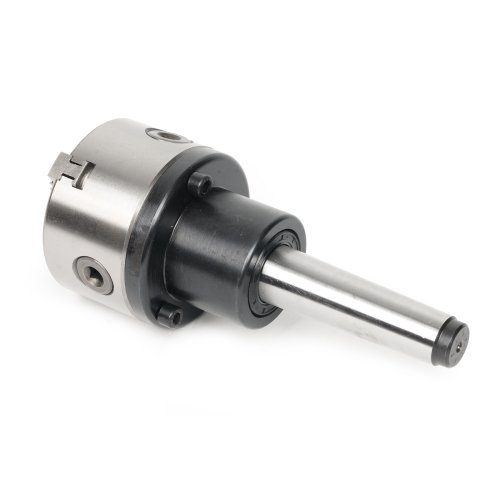

UCHWYT TOKARSKI 80mm OBROTOWY MORSE 4

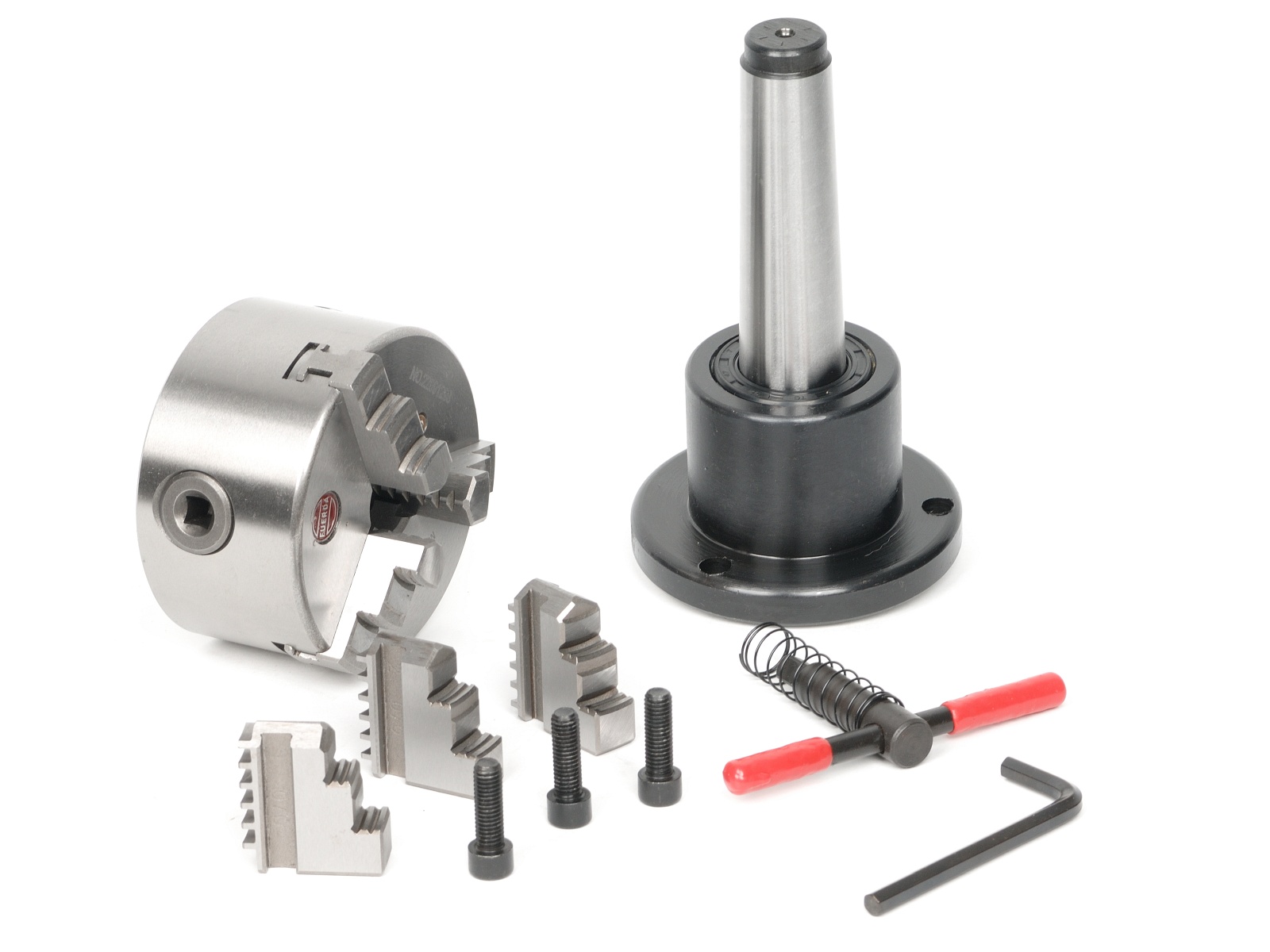

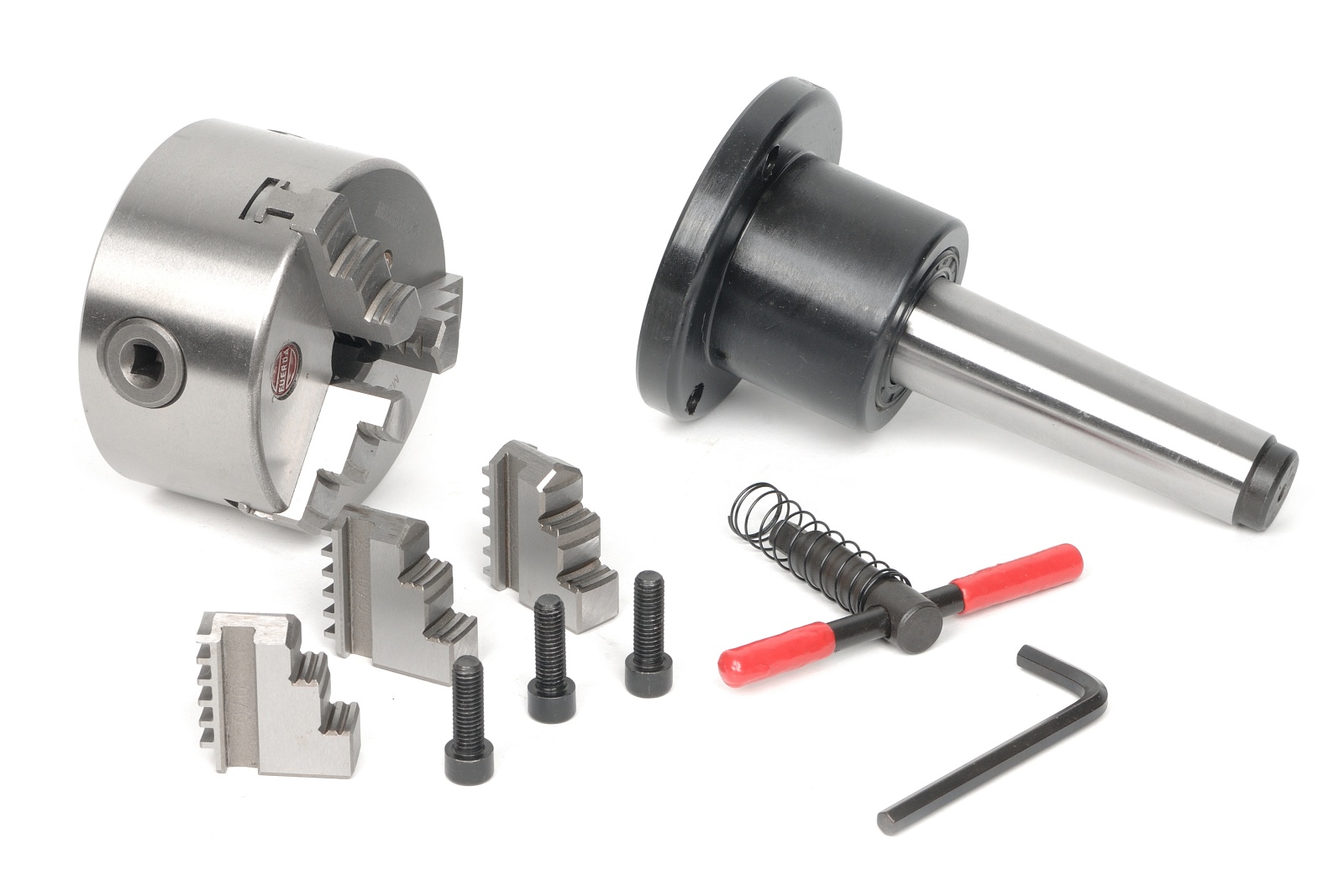

ZESTAW ZAWIERA :

ADAPTER  MORSE 4 na uchwyt 80mm DIN6350

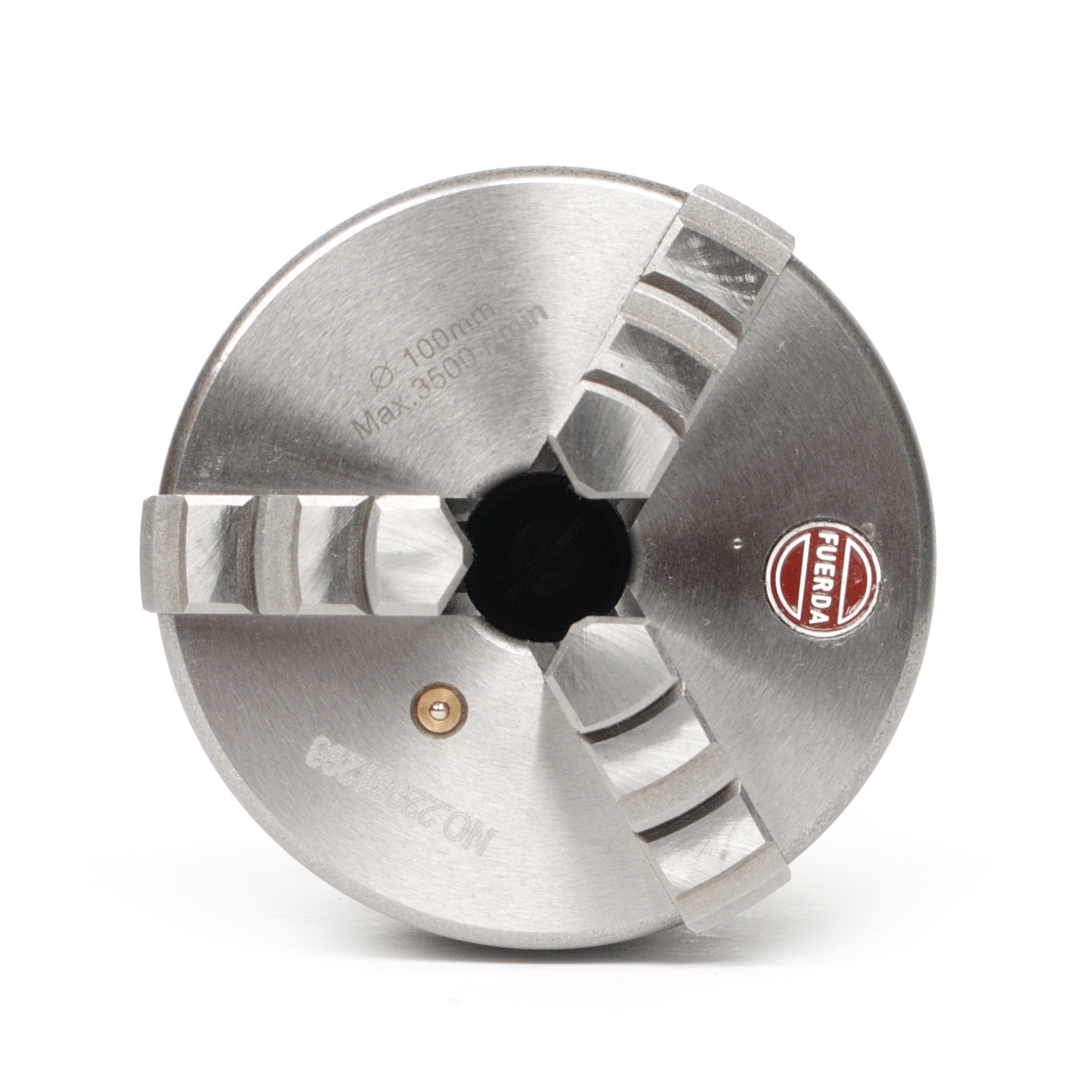

UCHWYT TOKARSKI  80mm -  seria DK11-80 DIN6350

( w zestawie znajdują się  2 kpl. szczęk : zewnętrzne i wewnętrzne oraz klucz i śruby mocujące zestaw)







Poniżej podajemy rysunek techniczny wraz z wymiarami do którego kompatybilne jest nasze przejście :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3  - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAMI





89



i







DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWNIA

KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ,

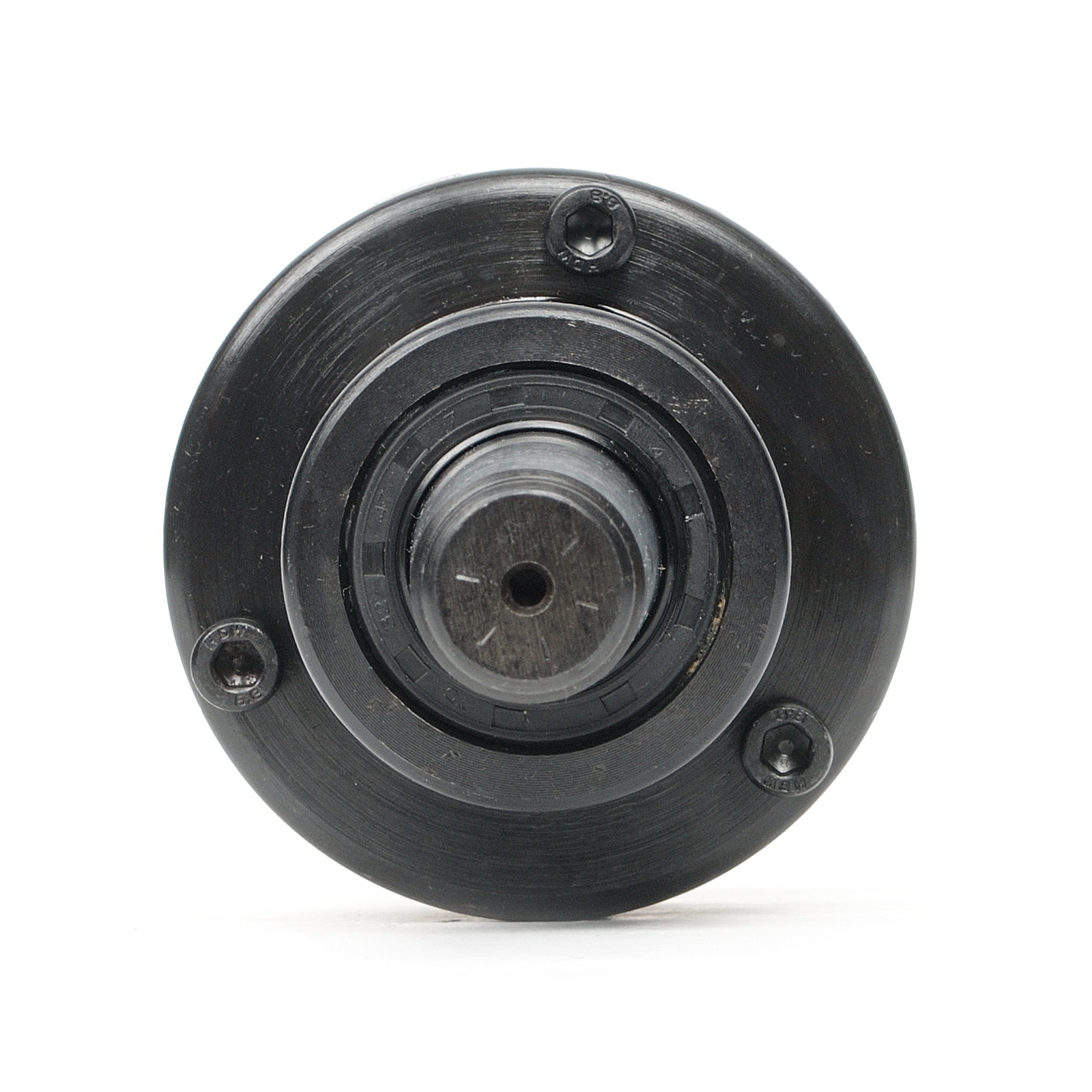

NA RYSUNKU UCHWYT POKAZANY OD TYŁU :



132



DLA ROZMIARU 80 mm

A - 67mm

E - 56mm
