ADAPTER OBROTOWY DO UCHWYTU 80mm przejście na morsa 5 DIN6350

ADAPTER OBROTOWY DO UCHWYTU 80mm przejście na morsa 5 DIN6350
Kod towaru: 12030
Cena: 500,00 zł z VAT 406,50 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

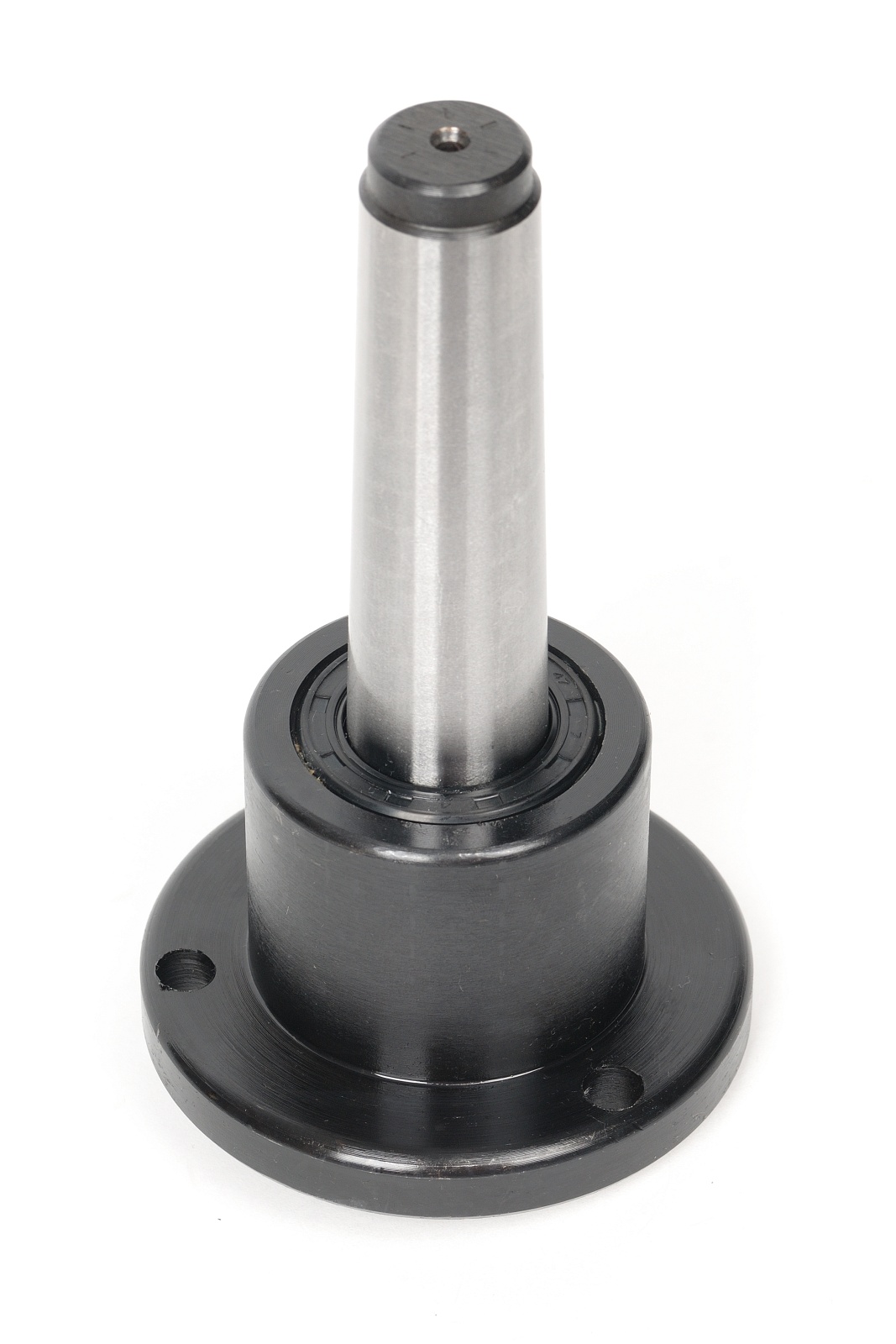

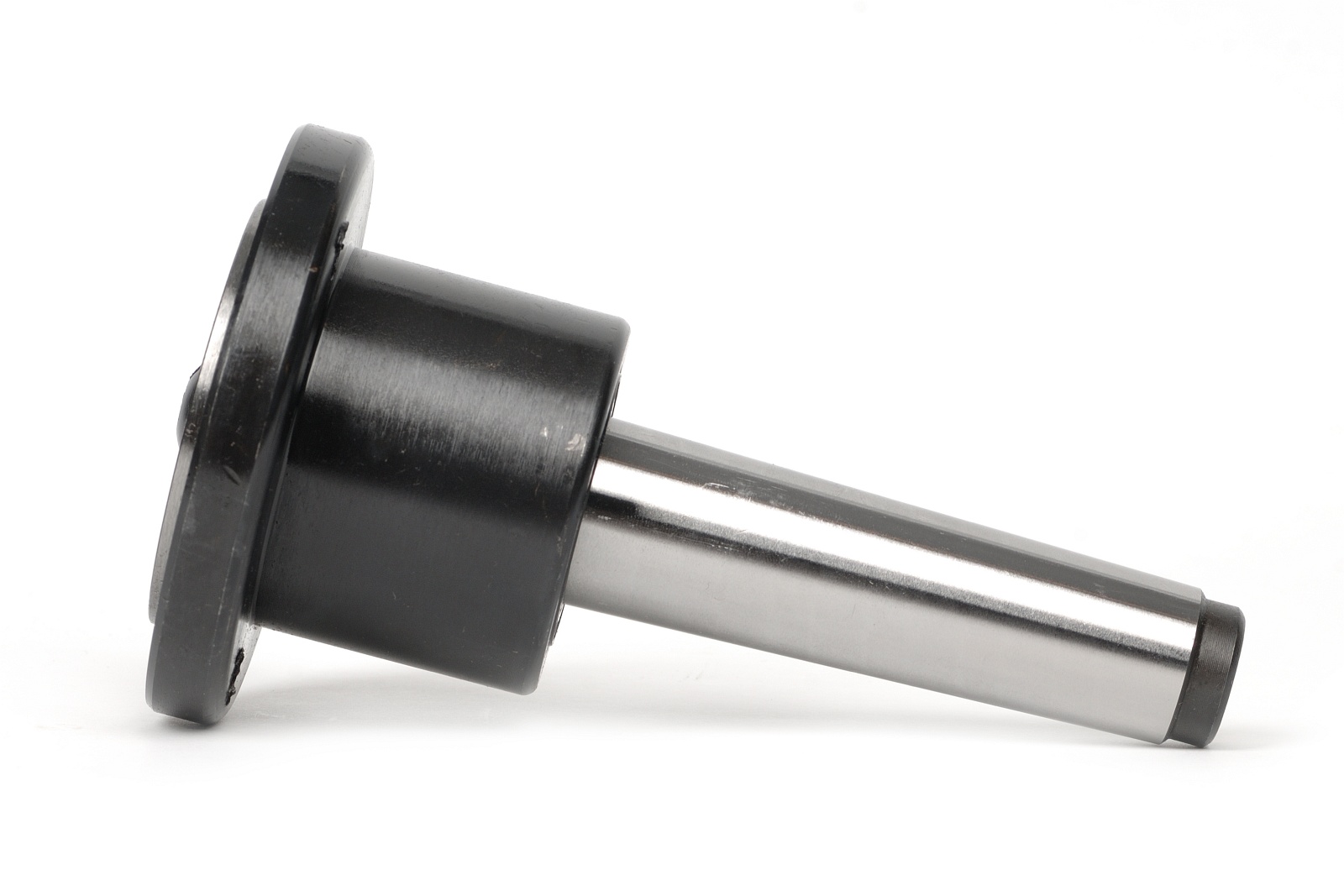

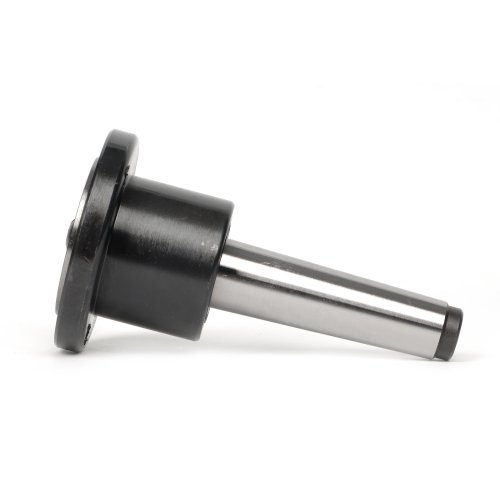

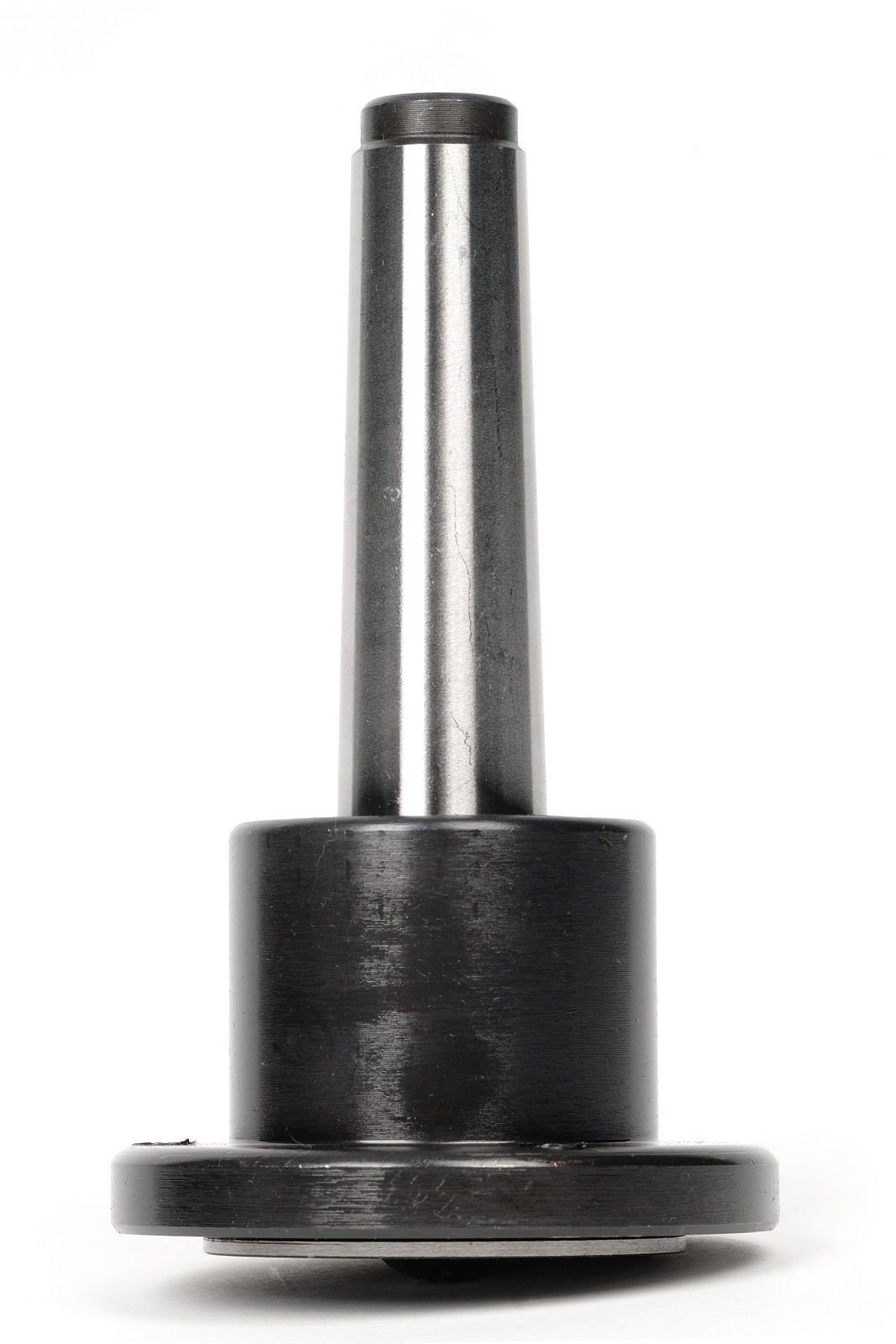

ADAPTER OBROTOWY DO UCHWYTU 80mm przejście na morsa 5

Mocowanie  Din6350



Poniżej podajemy rysunek techniczny wraz z wymiarami do którego kompatybilne jest nasze przejście :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3  - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAMI





89



i







DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWNIA

KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ,

NA RYSUNKU UCHWYT POKAZANY OD TYŁU :



132



DLA ROZMIARU 80 mm

A - 67mm

E - 56mm
