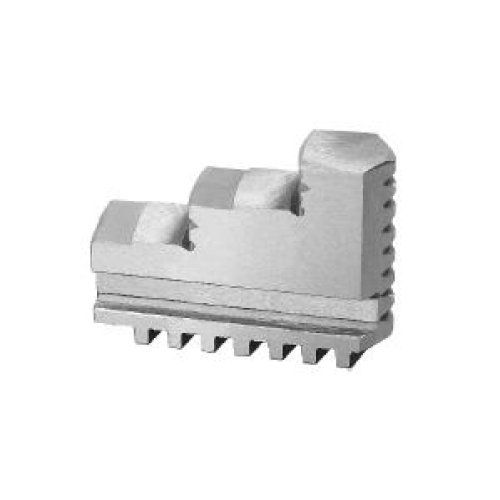

SZCZĘKI TWARDE ZEWNĘTRZNE DO UCHWYTU TOKARSKIEGO 4 SZCZĘKOWEGO 160mm
SAMOCENTRUJĄCEGO
SERIA OJ-12-160
SZCZĘKI PASUJĄ PRAKTYCZNIE DO WSZYSTKICH
IMPORTOWANYCH Z CHIN UCHWYTÓW TOKARSKICH .
-FABRYCZNIE NOWE .
Poniżej podajemy rysunek techniczny wraz z wymiarami :
w tabeli poniżej proszę odszukać Chuck Dia. 160
Najważniejsze trzy wymiary, których należy dokonać aby mieć 100 % pewności , że posiadacie Państwo uchwyt ,
w którym będzie można zamontować sprzedawane przez nas szczęki to G, H ,I .
Pomiaru G - należy dokonać na środku zęba w najgrubszym miejscu.
Pomiaru H - należy dokonać na środku przerwy w najgrubszym miejscu.
Pomiar I - to szerokość szczęki .
G - 4mm
H -4mm
I - 18,5mm
Ilość zębów- 7
