Jesteś tu: Uchwyty tokarskie, Szczęki , Tarcze zbierakowe SZCZĘKI IMPORTOWANE PASUJĄCE DO POLSKICH UCHWYTÓW TOKARSKICH SZCZĘKI DO UCHWYTÓW TOKARSKICH 3 SZCZĘKOWYCH PODSTAWY TWARDE (UNIWERSALNE DO GÓR MIĘKKICH ORAZ TWARDYCH )

SZCZĘKI PODSTAWY TWARDE 250mm - PASUJĄ DO IMPORTOWANYCH

FUERDA

Kod towaru: 12069

Imię i nazwisko:

Adres e-mail:

Numer telefonu:

Zapytanie:

Przepisz kod: weryfikator

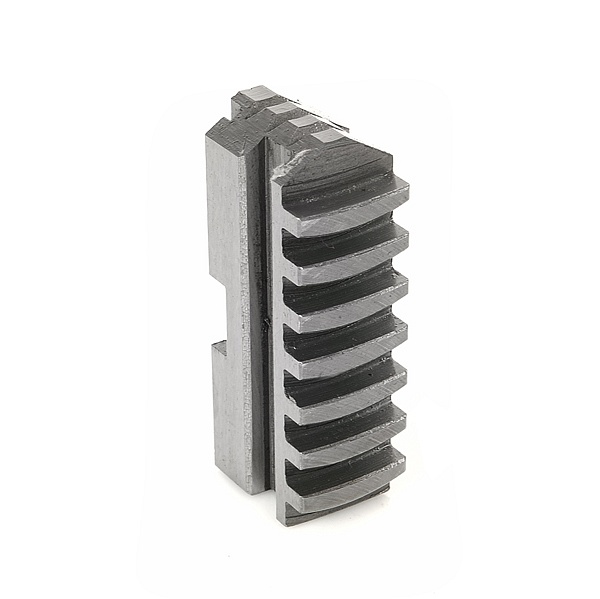

SZCZĘKI PODSTAWY DO UCHWYTU TOKARSKIEGO

3 SZCZĘKOWEGO 250mm - SAMOCENTRUJĄCEGO

Seria : MJ-SJ-250

UWAGA !

SZCZĘKI SĄ W KOMPATYBILNE

Z UCHWYTAMI Z IMPORTU

PRZED ZAKUPEM PROSZĘ O SPRAWDZENIE KOMPATYBILNOŚCI Z NASZYMI WYMIARAMI Z TABELI PONIŻEJ .

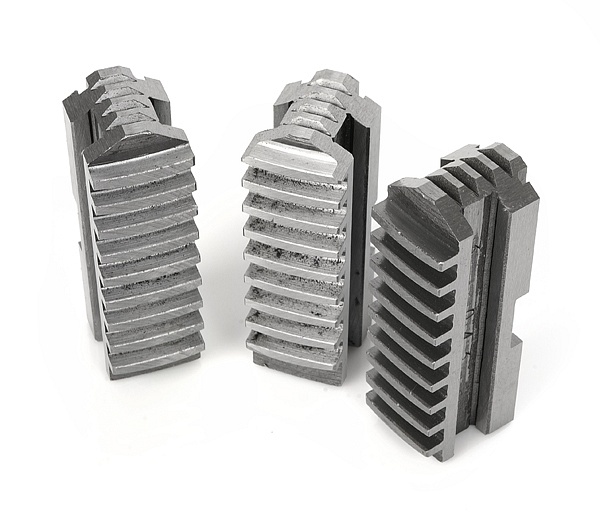

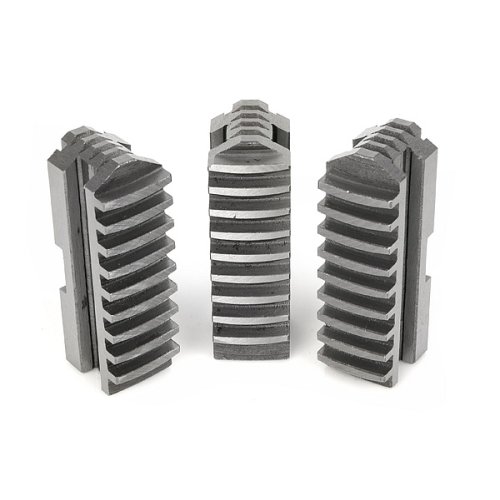

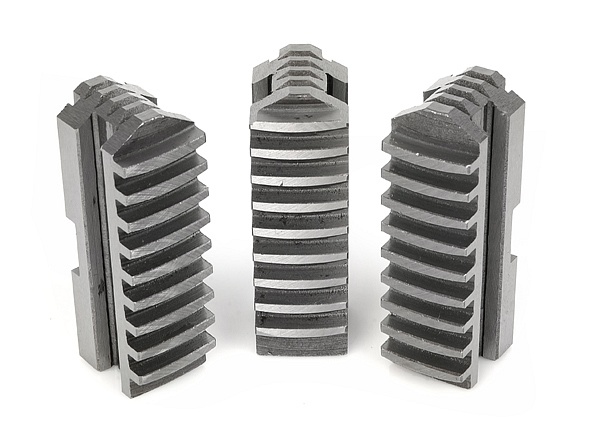

JEST TO KOMPLET 3 SZTUK.

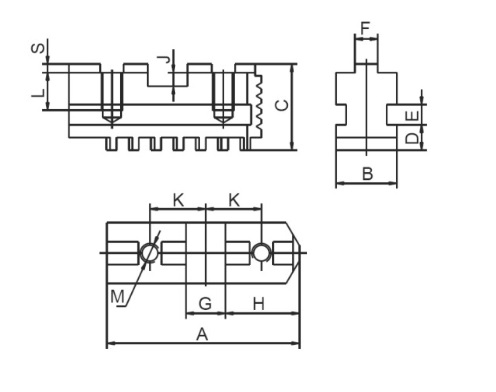

Poniżej podajemy rysunek techniczny wraz z wymiarami :

Chuck dia. - 250

RYSUNEK CZĘŚCI DOLNEJ - PODSTAWY :

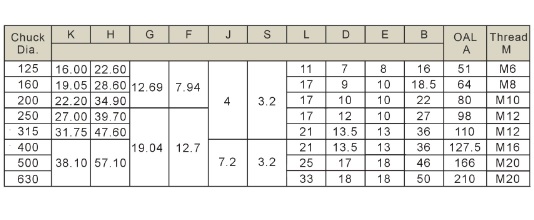

w tabeli poniżej proszę odszukać wymiar Chuck Dia - 250mm

131

123

Najważniejsze trzy wymiary, których należy dokonać aby mieć 100 % pewności , że posiadacie Państwo uchwyt ,
w którym będzie można zamontować sprzedawane przez nas szczęki to G, H ,I .

Pomiaru G - należy dokonać na środku zęba w najgrubszym miejscu.

Pomiaru H - należy dokonać na środku przerwy w najgrubszym miejscu.

Pomiar I - to szerokość szczęki .

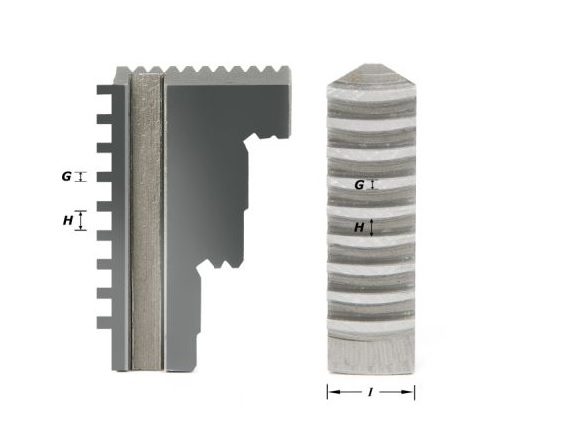

Uwaga zdjęcie poniżej z oznaczeniami G,H, I - jest tylko i wyłącznie poglądowe proszę nie sugerować się na nim ilością zębów .

G - 5mm

H -5mm

I - 27mm

Ilość zębów- 9

SZCZĘKI PODSTAWY TWARDE 250mm - PASUJĄ DO IMPORTOWANYCH
