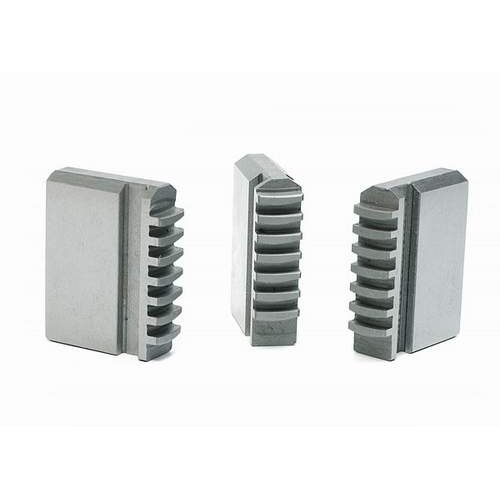

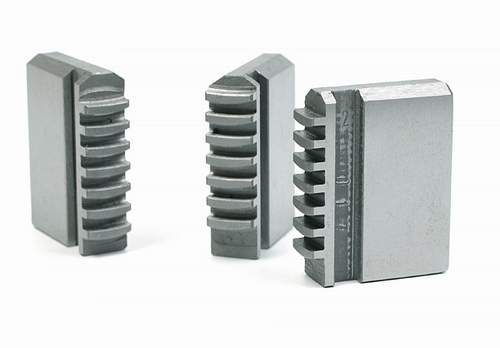

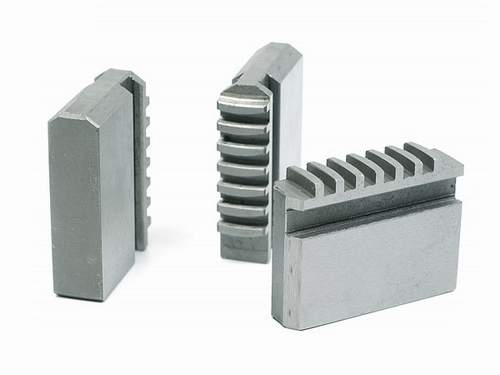

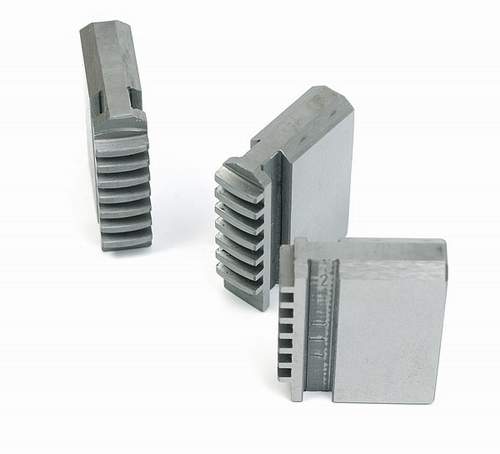

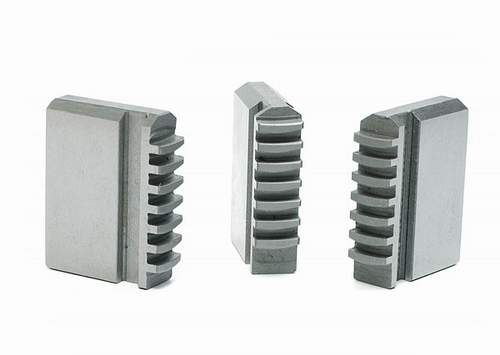

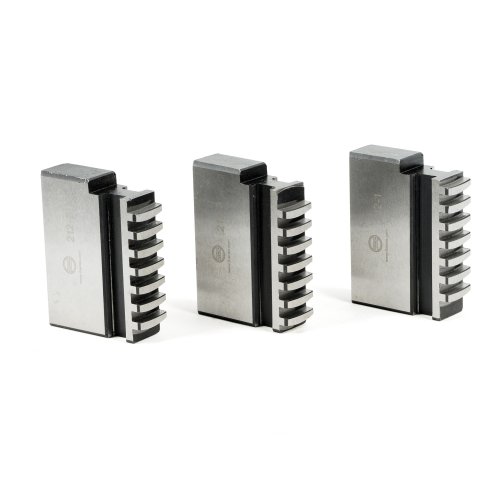

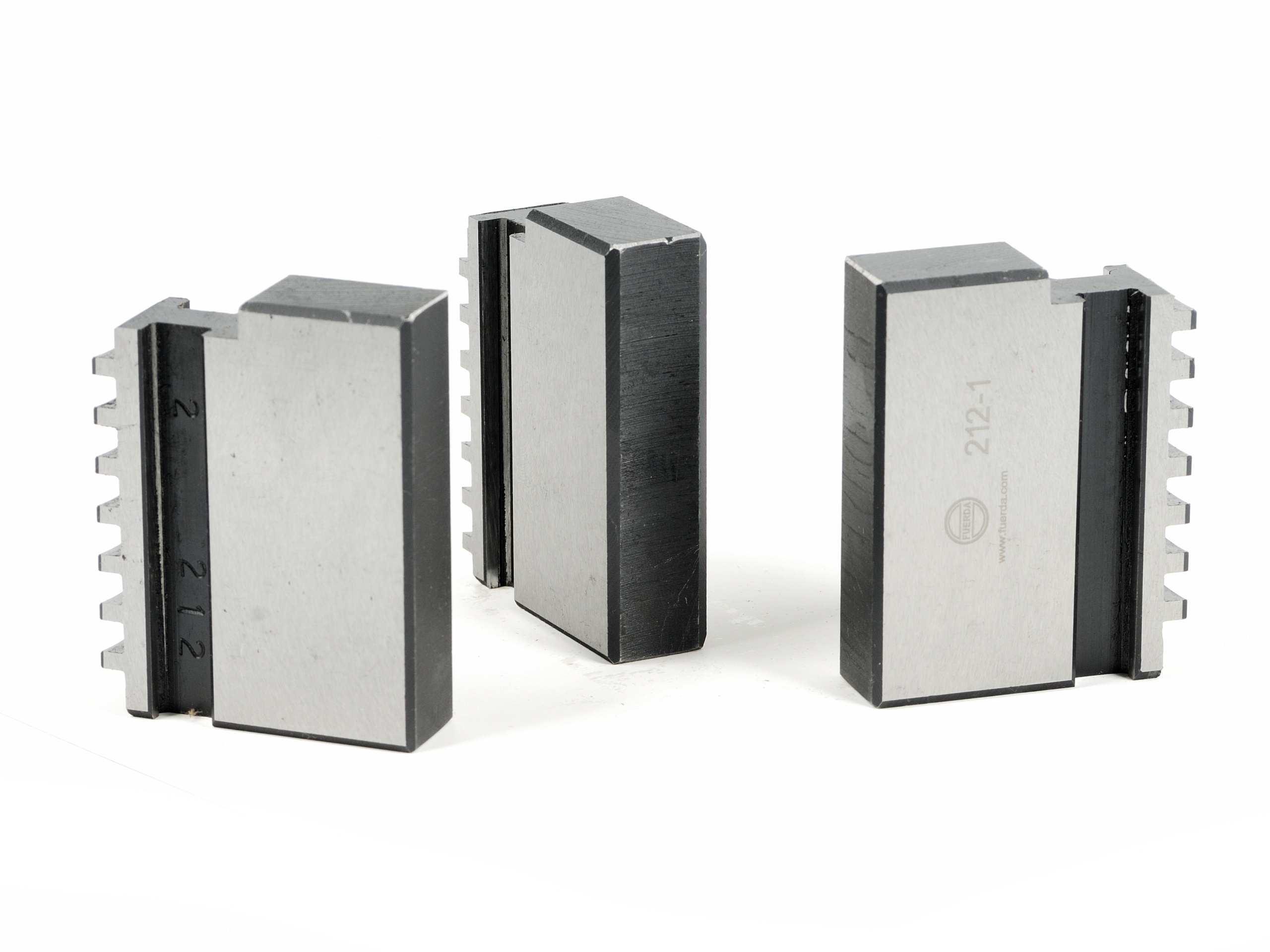

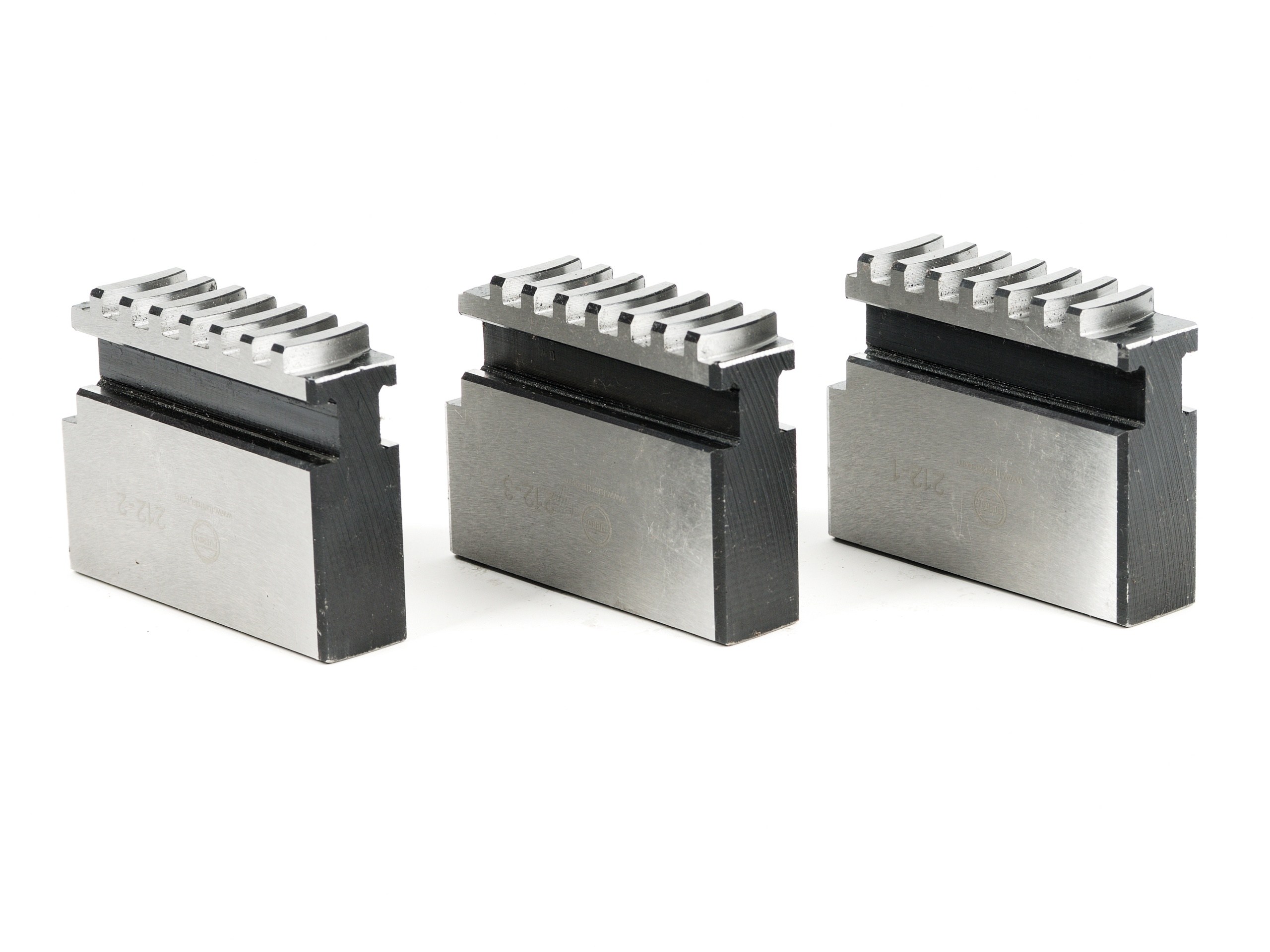

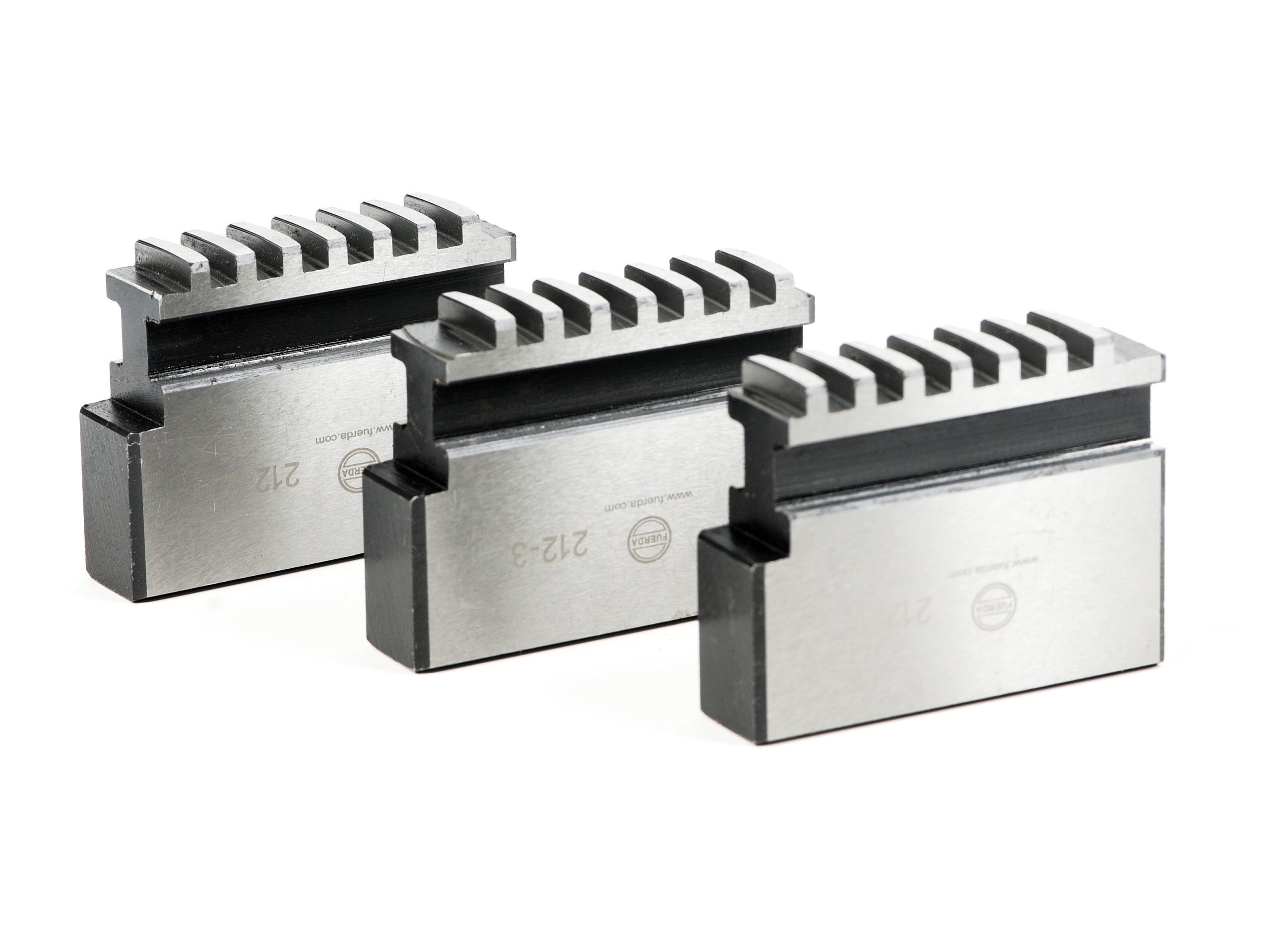

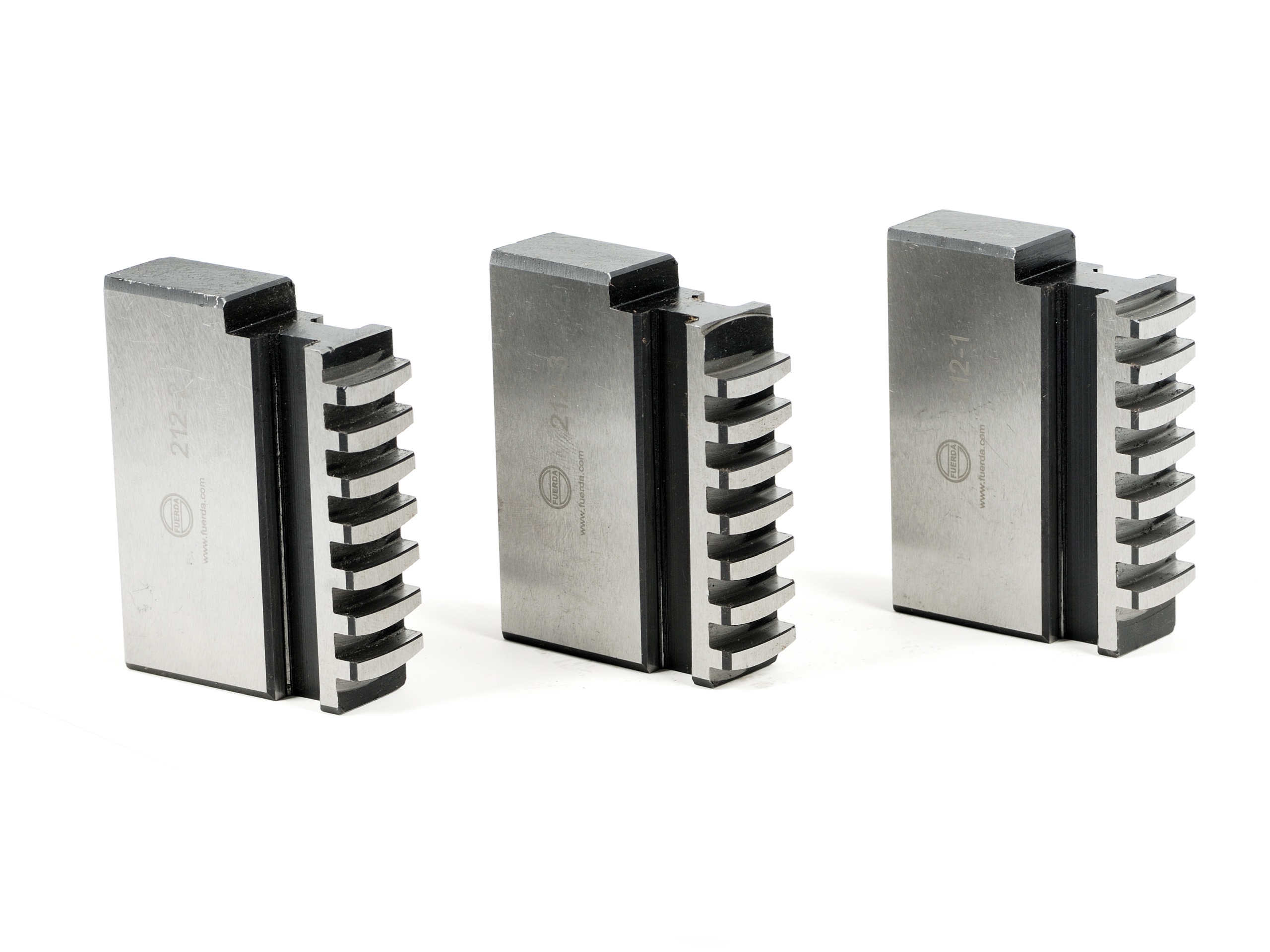

SZCZĘKI MIĘKKIE JEDNOLITE 160mm DO IMPORTOWANYCH

SZCZĘKI MIĘKKIE JEDNOCZĘŚCIOWE DO UCHWYTU TOKARSKIEGO 3 SZCZĘKOWEGO 160mm .

SAMOCENTRUJĄCEGO

Seria SJ-11-160

 JEST TO KOMPLET 3 SZTUK.

SZCZĘKI PASUJĄ PRAKTYCZNIE DO WSZYSTKICH

IMPORTOWANYCH Z CHIN UCHWYTÓW TOKARSKICH .

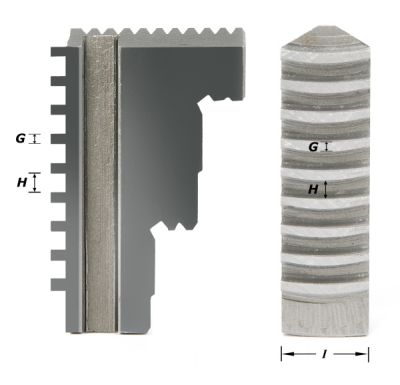

Najważniejsze trzy wymiary, których nalezy dokonać aby mieć 100 % pewności , że posiadacie Państwo uchwyt ,

w którym będzie można zamontować sprzedawane przez nas szczęki to G, H ,I .

Pomiaru G - należy dokonać na środku zęba w najgrubszym miejscu.

Pomiaru H - należy dokonać na środku przerwy w najgrubszym miejscu.

Pomiar I - to szerokość szczęki .

G - 4mm

H -4 mm

I - 18,5mm

Ilość zębów- 7

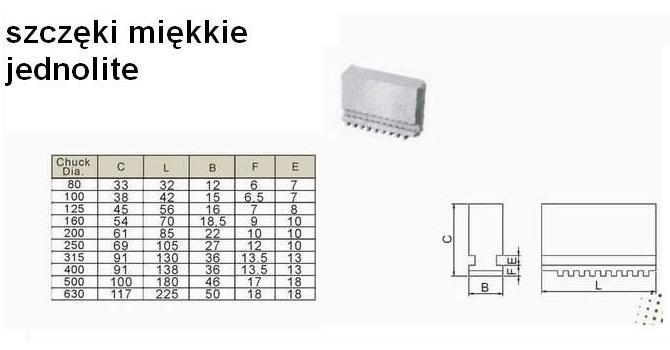

A tutaj pozostałe wymiary :

Poniżej przedstawiam rozmiary innych szczęk zamontowanych

w uchwytach Fuerda ta oferta dotyczy rozmiaru 160mm.
