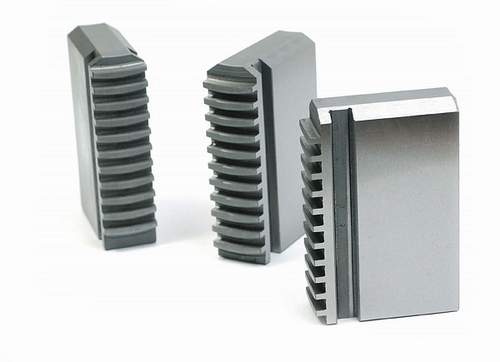

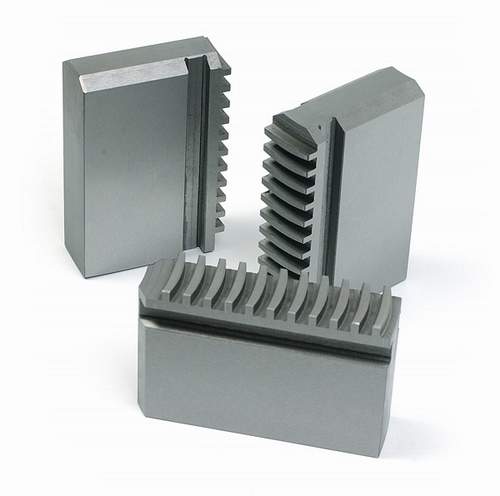

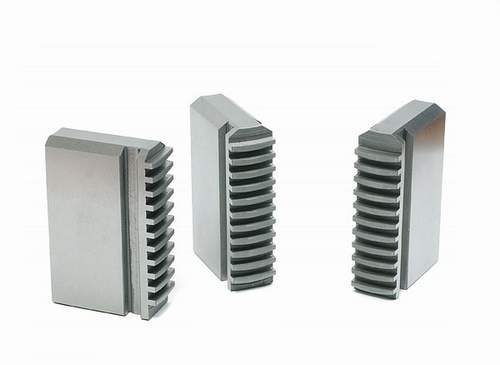

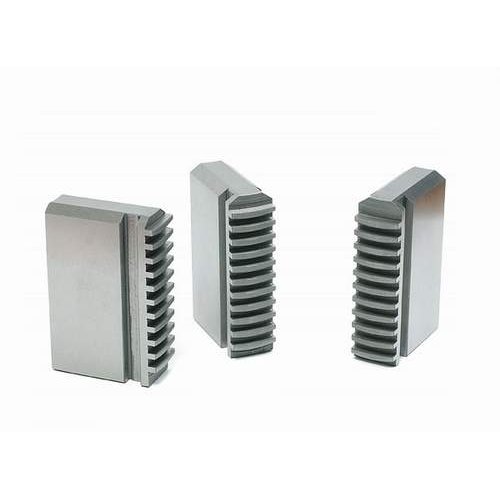

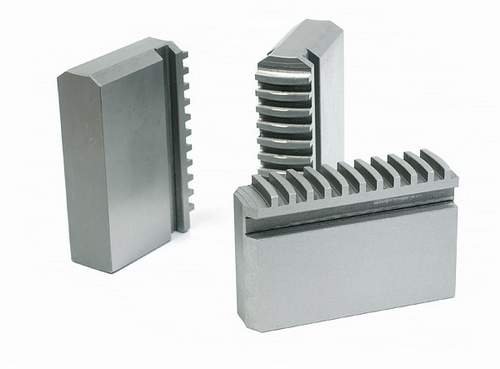

SZCZĘKI MIĘKKIE JEDNOLITE 400mm DO IMPORTOWANYCH

SZCZĘKI MIĘKKIE JEDNOCZĘŚCIOWE DO UCHWYTU TOKARSKIEGO 3 SZCZĘKOWEGO 400mm

SAMOCENTRUJĄCEGO

Seria SJ-11-400

 JEST TO KOMPLET 3 SZTUK.

SZCZĘKI PASUJĄ PRAKTYCZNIE DO WSZYSTKICH

IMPORTOWANYCH Z CHIN UCHWYTÓW TOKARSKICH .

Najważniejsze trzy wymiary, których nalezy dokonać aby mieć 100 % pewności , że posiadacie Państwo uchwyt ,

w którym będzie można zamontować sprzedawane przez nas szczęki to G, H ,I .

Pomiaru G - należy dokonać na środku zęba w najgrubszym miejscu.

Pomiaru H - należy dokonać na środku przerwy w najgrubszym miejscu.

Pomiar I - to szerokość szczęki .

G - 5,5mm

H -5,5mm

I - 36mm

Ilość zębów- 11

A tutaj pozostałe wymiary :

Poniżej przedstawiam rozmiary innych szczęk zamontowanych

w uchwytach Fuerda ta oferta dotyczy rozmiaru 400 mm.
