Tarcza zabierakowa 125mm FLS125_C3

Tarcza zabierakowa 125mm FLS125_C3
Kod towaru: 08506
Cena: 400,00 zł z VAT 325,20 zł netto
Imię i nazwisko:
Adres e-mail:
Numer telefonu:
Zapytanie:
Przepisz kod: weryfikator
Opis produktu

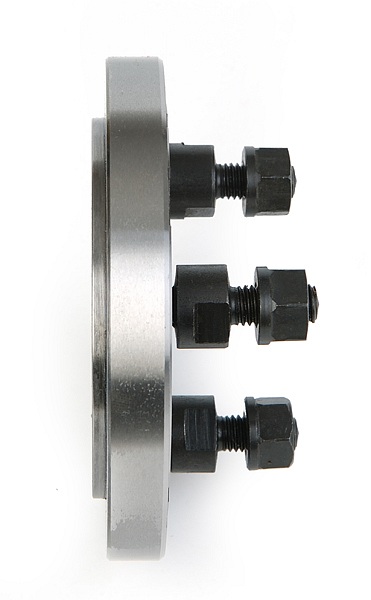

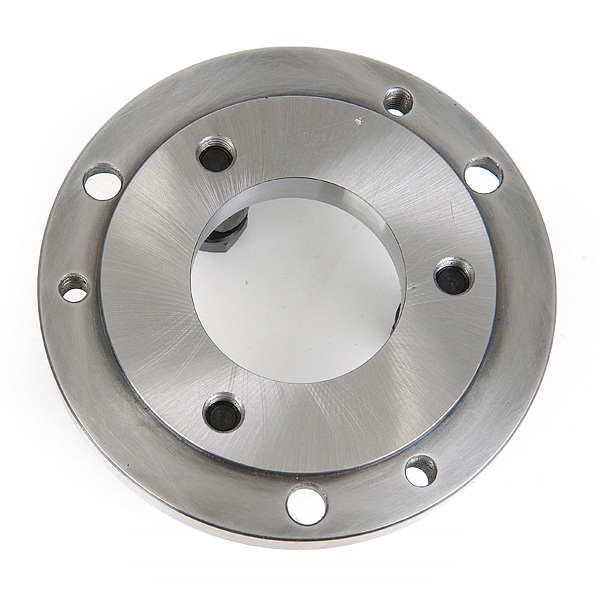

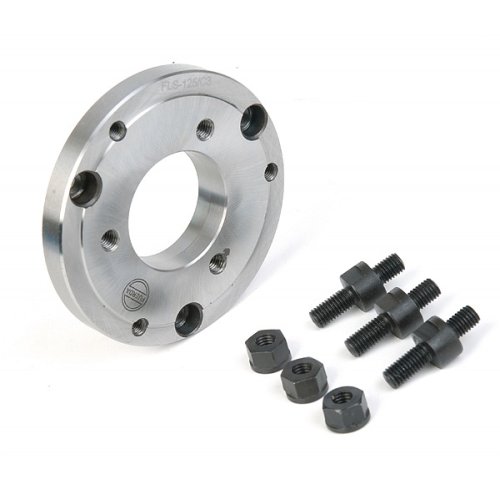

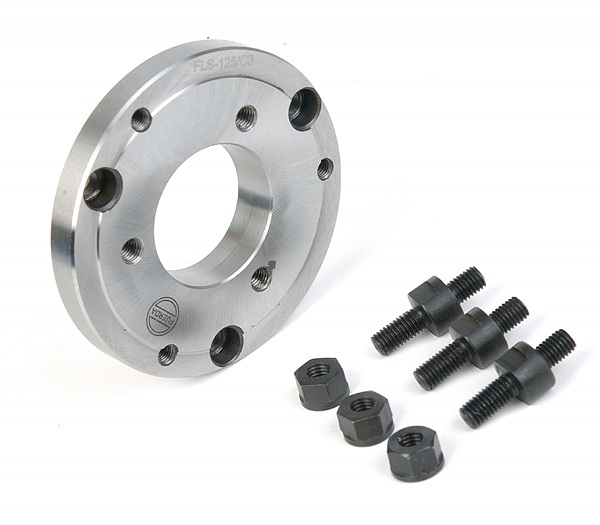

TARCZA ZABIERAKOWA DO UCHWYTU 3 lub 4 SZCZĘKOWEGO 125mm .

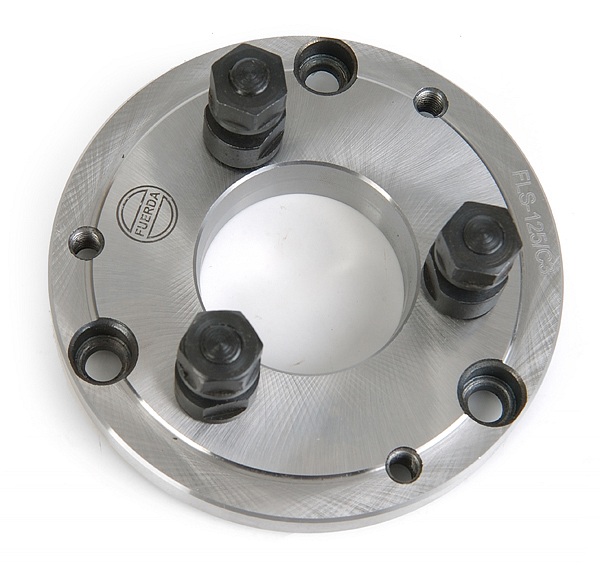

model FLS-125/C3

Rysunek techniczny tarczy zabierakowej :



Ponieważ poniższa tabela odnosi się do wszystkich typów oraz rozmiarów, prosze na tabeli poniżej odszukać w kolumnie CHUCK DIA wartości - 125 ,
natomiast w kolejnej kolumnie Taper Size - 3 .Ta aukcja dotyczy właśnie tego TYPU.

99

CHUCK DIA -125mm rozmiar uchwytu

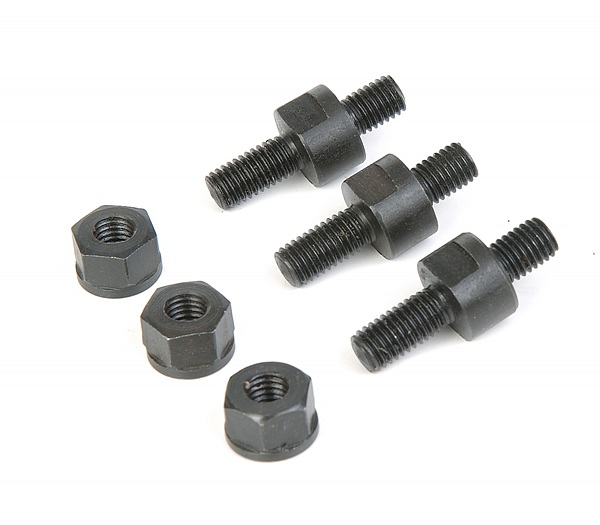

NO STUNDS - ILOŚĆ ŚRUB MONTAŻOWYCH
Hole Dia C - ...... - miejsce wytoczenie pod tokarkę ,jest to śrenica stożka w najwęższym miejscu
D - .......... - średnica mierzona w osi śruby po przekątnej -od strony tokarki
Dia A - Średnica Tarczy
B- Grubość tarczy z wystającymi stożkami.
B1- Grubość tarczy głównego elementu .
G - ...... - miejsce wytoczenie pod tokarkę ,jest to śrenica stożka w najszerszym miejscu
Najważnejsze wymiary to C lub opcjonalnie G - to co łatwiej Państwu zmierzyć oraz wymiar D - to mierzymy jeżeli chodzi o montaż do tarczy do tokarki .
Poniżej natomiast przedstawiam rysunek jaki uchwyt pasuje do tej tarczy .

Poniżej rysunek pomocniczy do wykonania prawidłowego pomiaru :


A - to średnica podziałowa śrub montażowych do wrzeciona tokarki - 75mm
Max - to wymiar stożka w maksymalnym miejscu - 53,983
Min - to wymiar stożka w minimalnym miejscu - 51,475
C - średnica tarczy - 125mm
B- grubość tarczy - 26mm



Poniżej przedstawiam charakterystykę uchwytu

PROSZE PATRZYC na rozmiar w tabelce 125.

do którego pasuje tarcza :



Poniżej podajemy rysunek techniczny wraz z wymiarami :

D - ROZMIAR UCHWYTU

D1 - ŚREDNICA ZAMKA WYTOCZENIE POD TARCZĘ ZABIERAKOWĄ

D2 - ROZSTAW ŚRUB MONTAŻOWYCH DO TARCZY ZABIERAKOWEJ

D3  - ŚREDNICA PRZELOTU

H1 - GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAM



89



23
