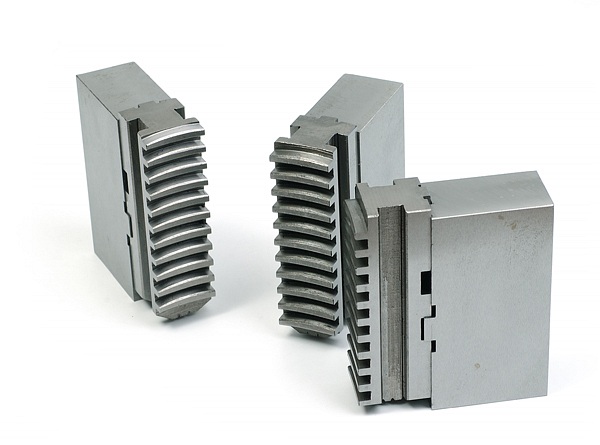

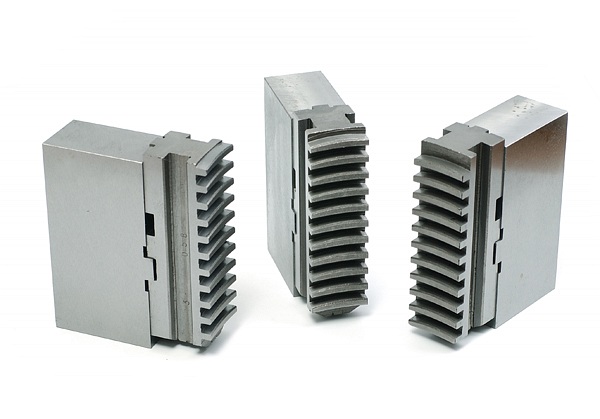

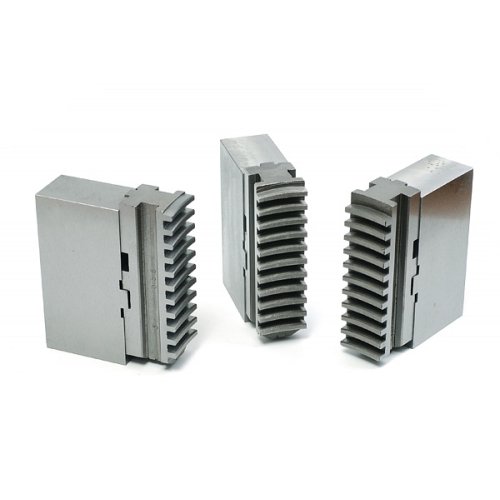

SZCZĘKI MIĘKKIE DWUCZĘŚCIOWE DO UCHWYTU
TOKARSKIEGO 3 SZCZĘKOWEGO 500mm SAMOCENTRUJĄCEGO
SJA-11-500
JEST TO KOMPLET 3 SZTUK.
SZCZĘKI PASUJĄ PRAKTYCZNIE DO WSZYSTKICH
IMPORTOWANYCH Z CHIN UCHWYTÓW TOKARSKICH .
RYSUNEK CZĘŚCI DOLNEJ - PODSTAWY :
w tabeli poniżej proszę odszukać wymiar Chuck Dia - 500mm
RYSUNEK CZĘŚCI GÓRNEJ :
Najważniejsze trzy wymiary, których nalezy dokonać aby mieć 100 % pewności , że posiadacie Państwo uchwyt ,
w którym będzie można zamontować sprzedawane przez nas szczęki to G, H ,I .
Pomiaru G - należy dokonać na środku zęba w najgrubszym miejscu.
Pomiaru H - należy dokonać na środku przerwy w najgrubszym miejscu.
Pomiar I - to szerokość szczęki .
Uwaga zdjęcie poniżej z oznaczeniami G,H, I - jest tylko i wyłącznie poglądowe proszę nie sugerować się na nim ilością zębów ani rodzajem szczęki .
G - 7mm
H -7mm
I -46mm
Ilość zębów- 11 ( w twardych 12 )

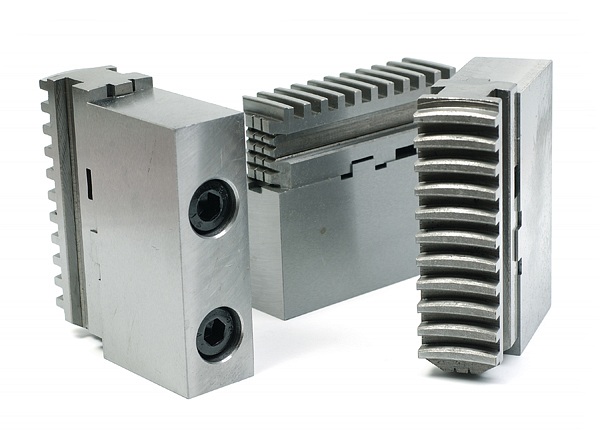

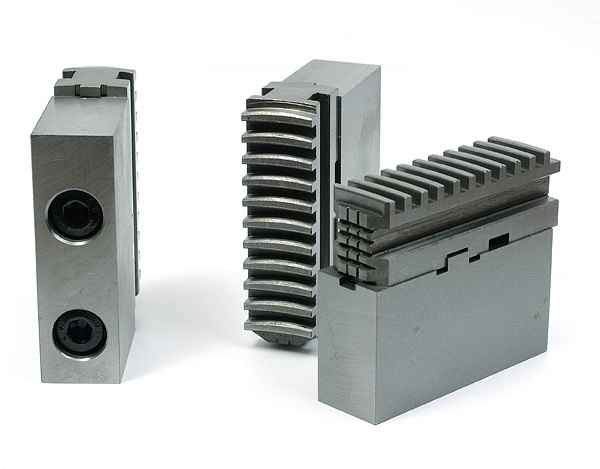

szczęka składa się z dwóch elementów podstawy i części roboczej .
