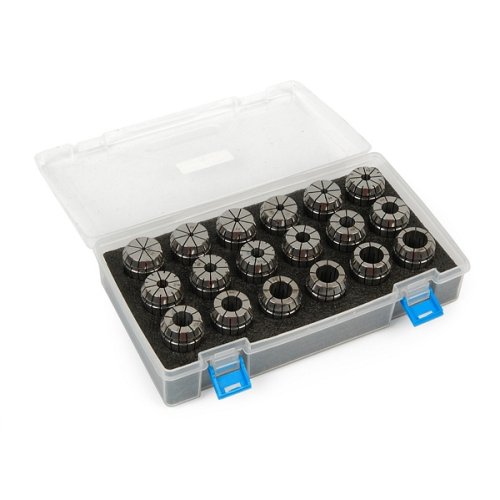

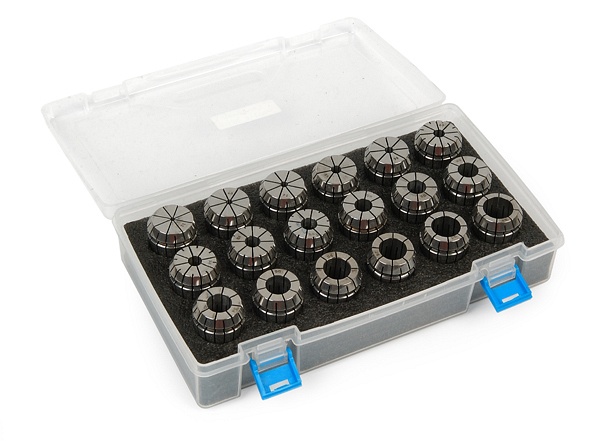

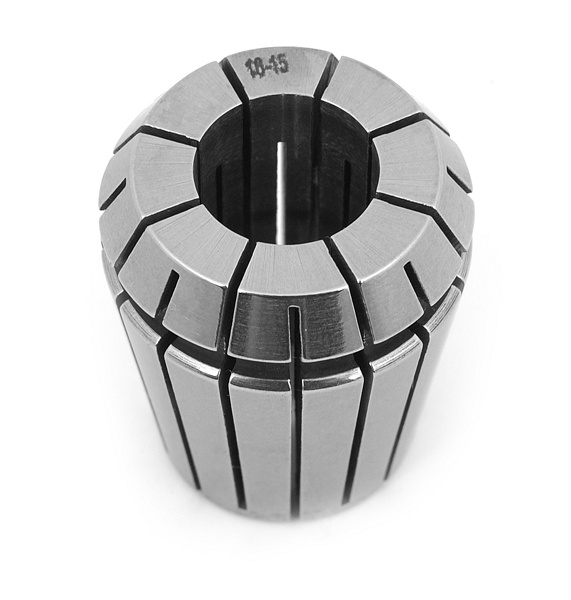

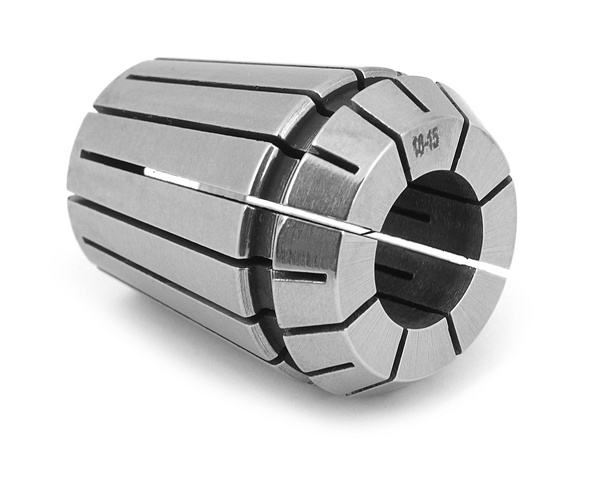

KOMPLET TULEJEK ZACISKOWYCH ER32 18szt.

 18szt

ZAKRES 3-20mm

Zestaw w plastikowym opakowaniu.

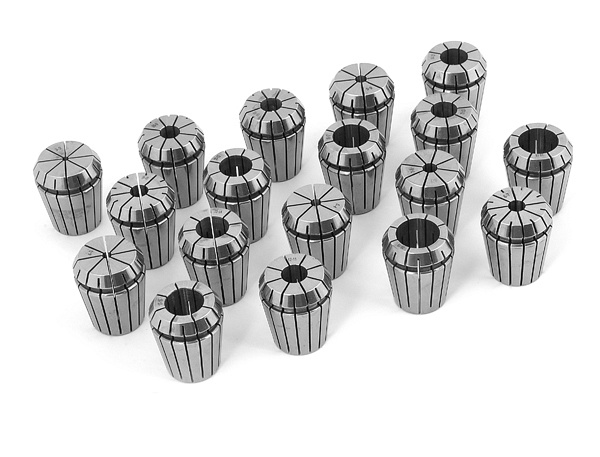

W zestawie znajdują się następujące wymiary:

(3-2),(4-3),(5-4),(6-5),(7-6),(8-7),(9-8),

(10-9),(11-10),(12-11),(13-12),

(14-13),(15-14),(16-15),(17-16),(18-17),

(19-18),(20-19)

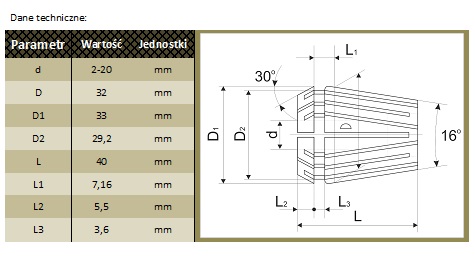

Poniżej rysunek z danymi technicznymi , wymienny jest tylko wymiar d ( w zależności od tulejki, pozostałe wymiary dla wszystkich wymiarów są takie same .)

Materiał :

specjalna stal elastyczna

Zastosowanie :

- do mocowania narzędzi z chwytem walcowym

- Wykorzystywana przy operacjach :

wiercenia, frezowania, gwintowania, szlifowania, grawerowania itp.



         Maksymalne średnice mocowania tulejkach ER:



ER16mm - dmax- 10mm

ER20mm - dmax- 13mm

ER25mm - dmax- 16mm

ER32mm - dmax- 20mm

1. Montaż tulejki zaciskowej w nakrętce oprawki.

2. Tuleja prawidłowo zamontowana.

3. Demontaż tulejki zaciskowej.

Instrukcja montażu :

- tuleję włożyć do nakrętki pod kątem,

- zaczepić kanałkiem o mimośrodowy lub cylindryczny

występ nakrętki (rys.1)

- wcisną tuleję do nakrętki (rys.2)

- nakrętkę z wciśniętą tulejką skręcić z oprawką,

tak aby możliwe było zamontowanie narzędzia.
