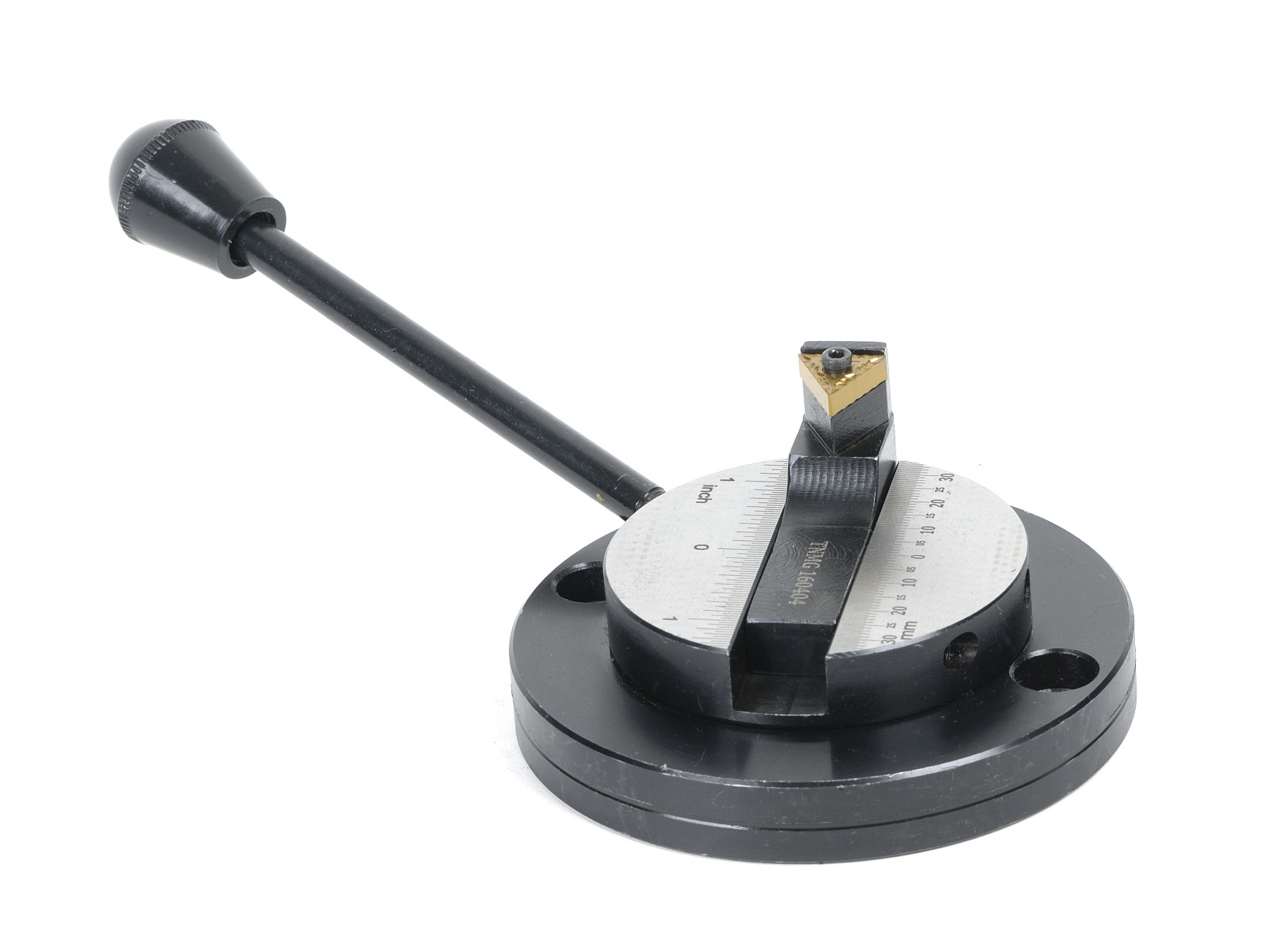

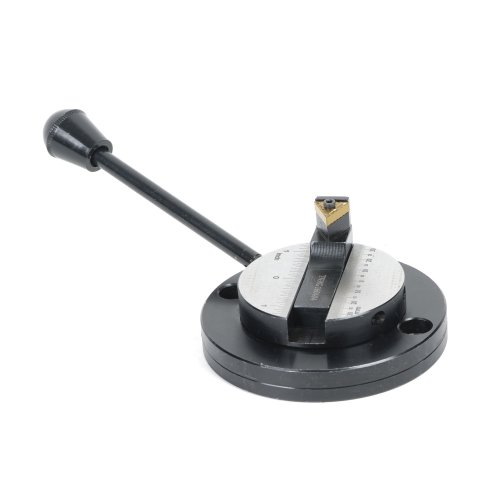

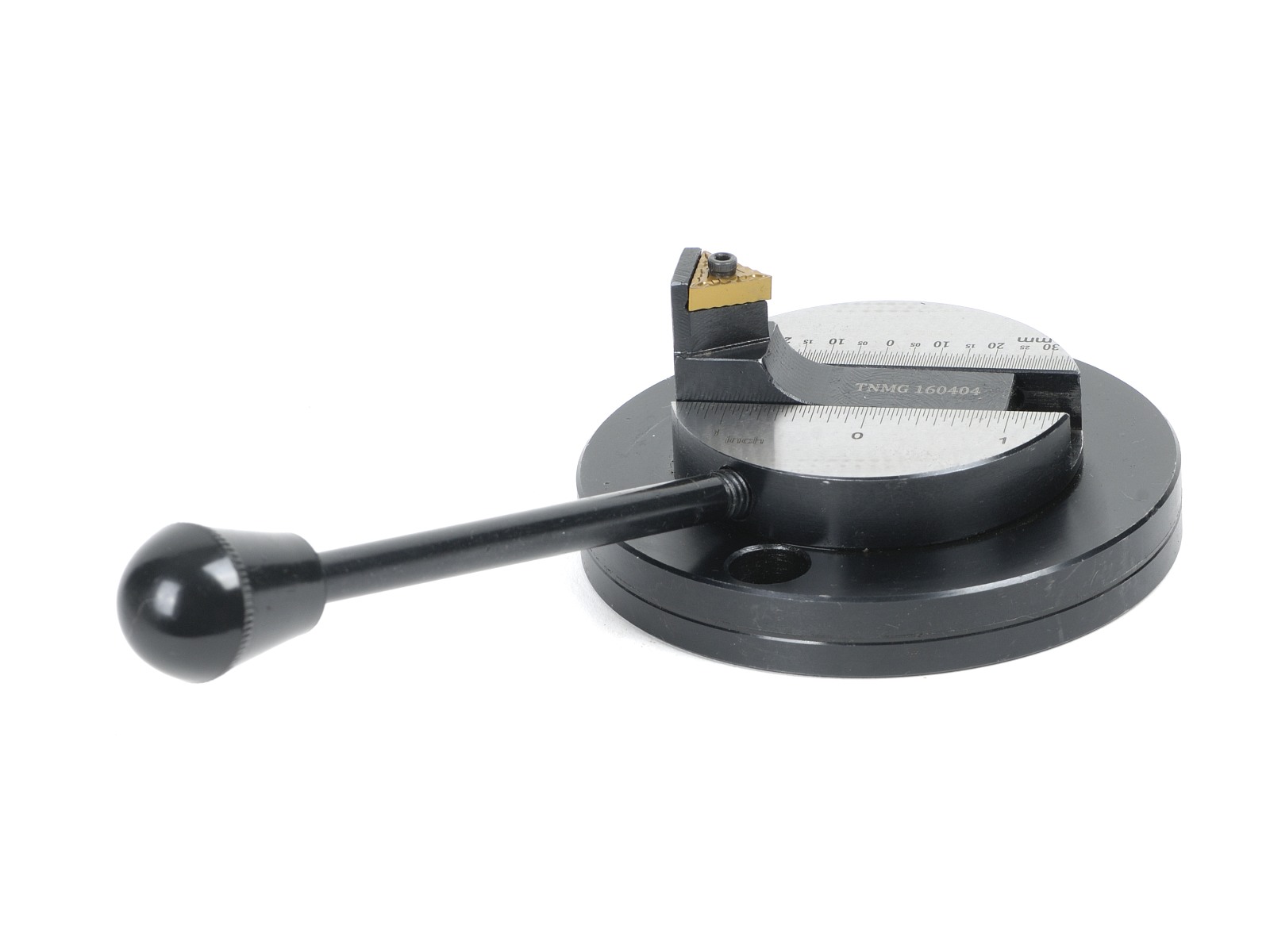

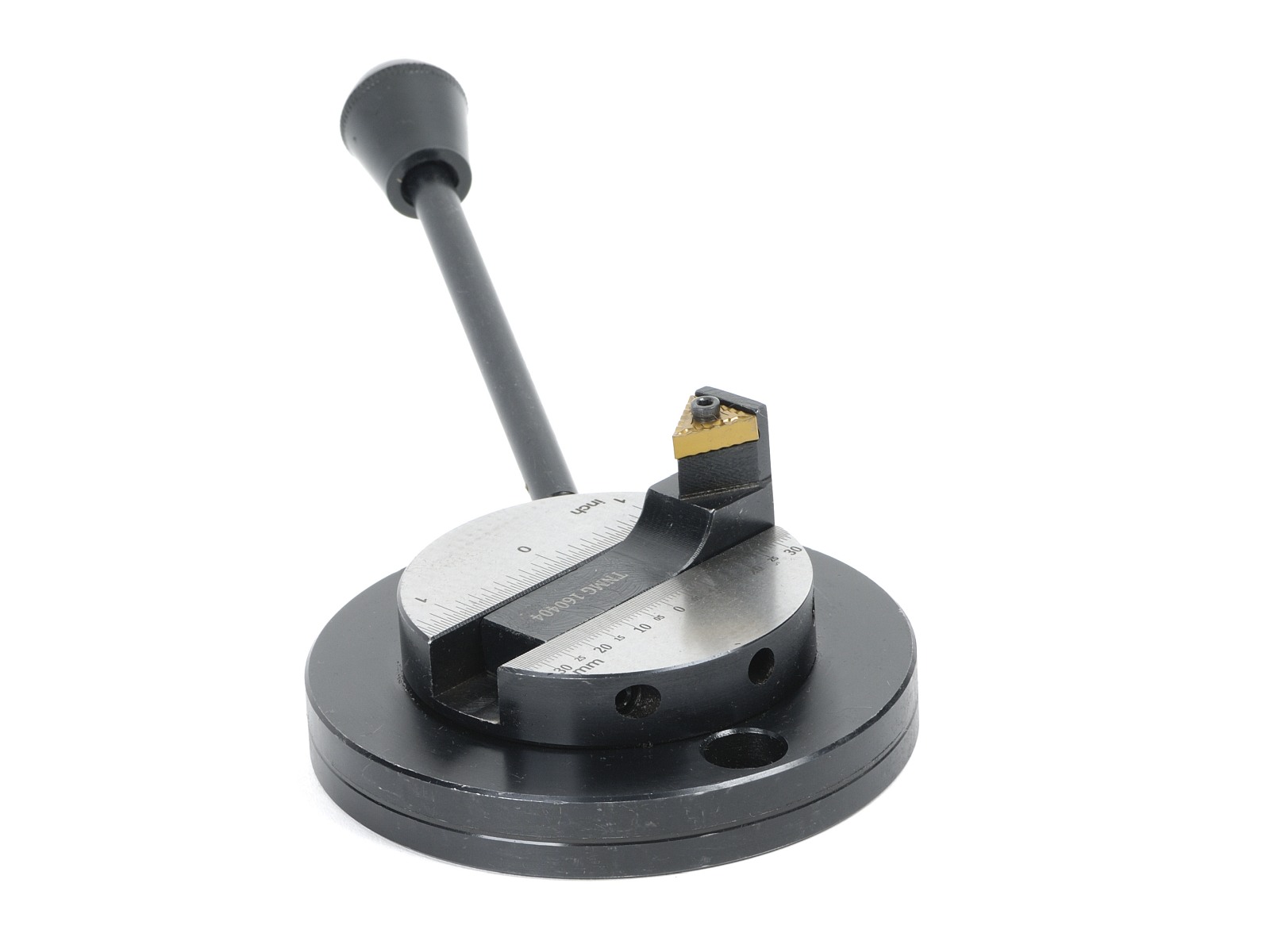

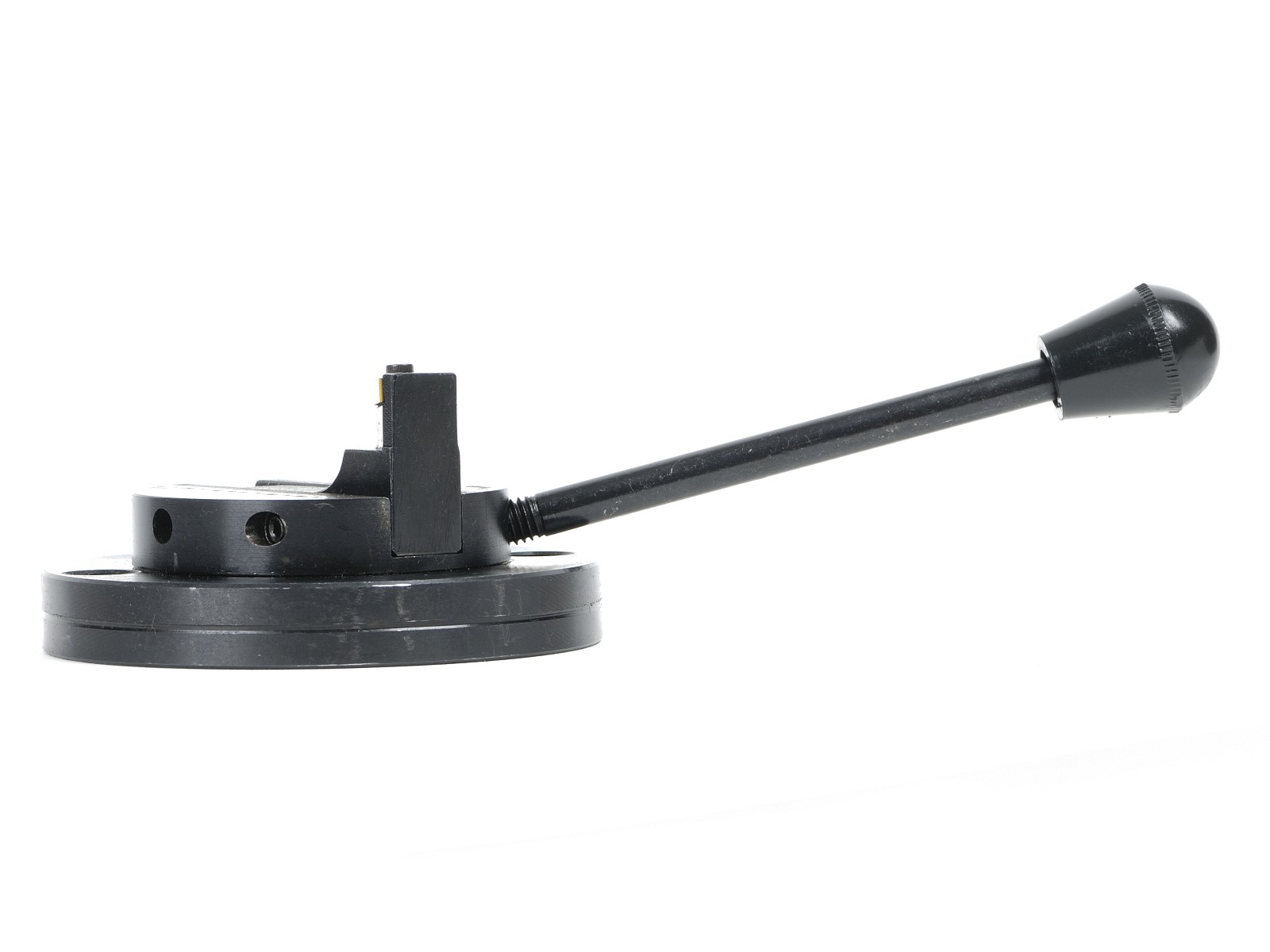

PRZYRZĄD DO TOCZENIA KUL "1"

PRZYRZĄD DO TOCZENIA POWIERZCHNI KULISTYCH

   ZEWNĘTRZNYCH



maksymalny wymiar  kuli  : 38mm



Wymaga dopasowania wysokości do danego rodzaju tokarki.

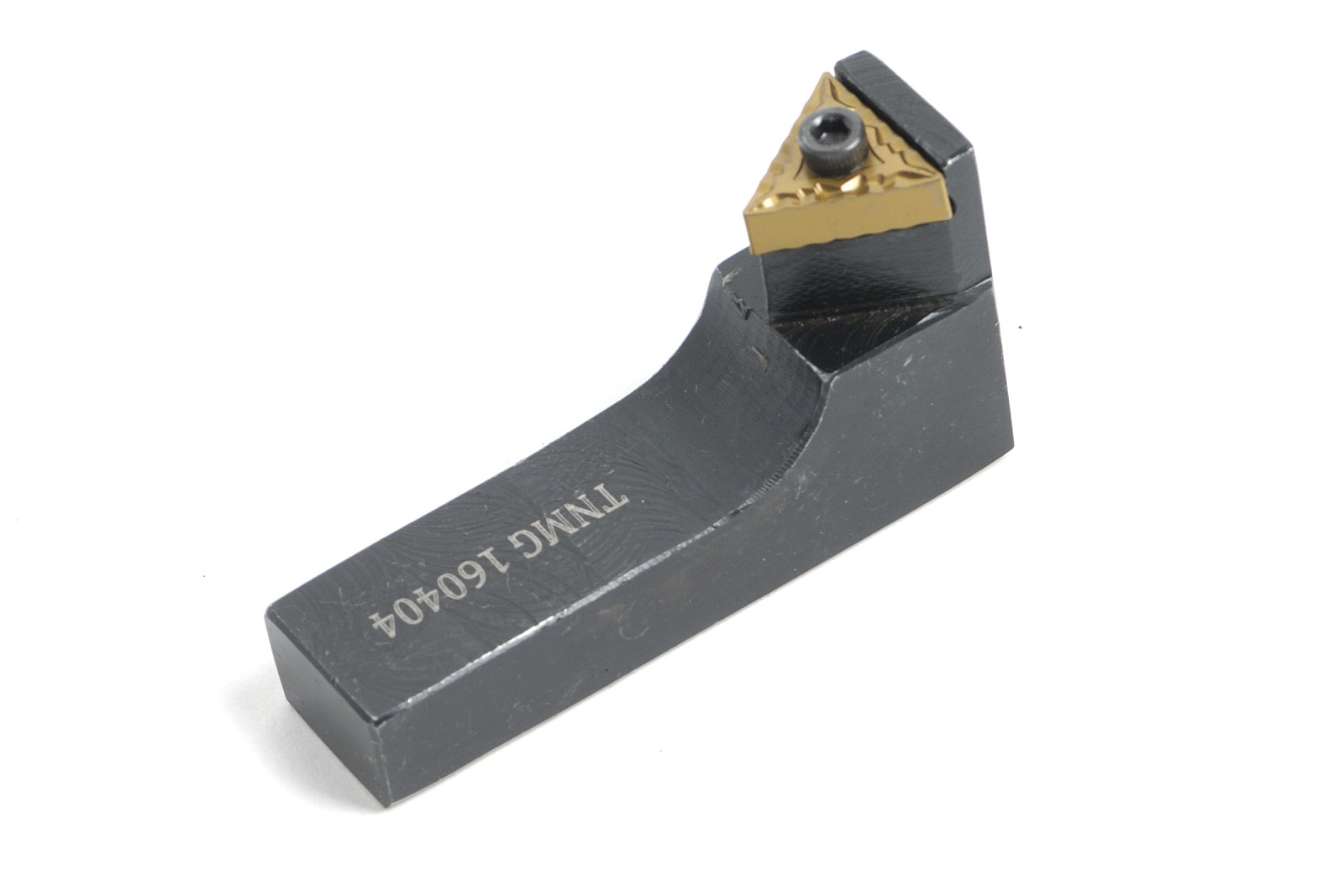

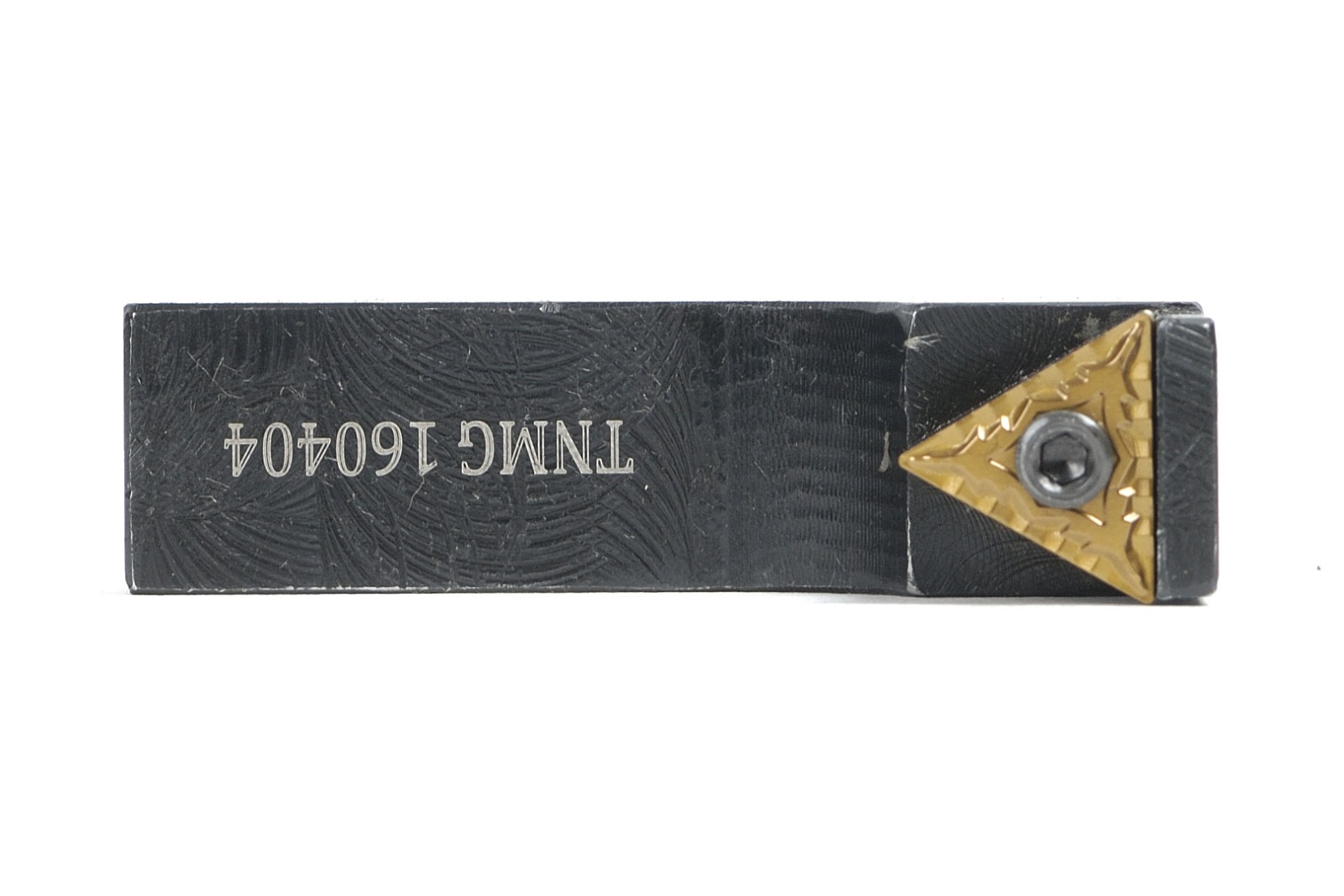

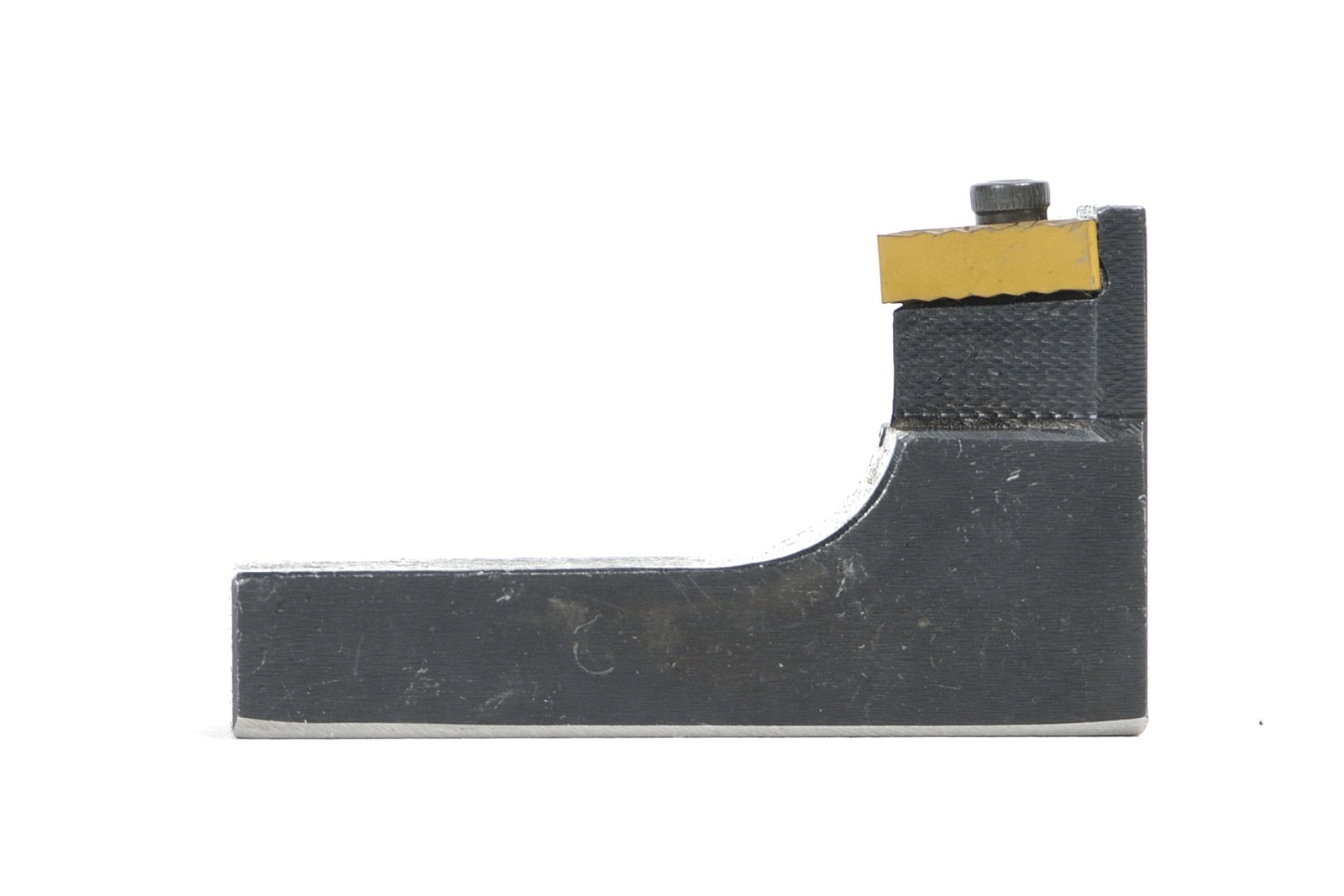

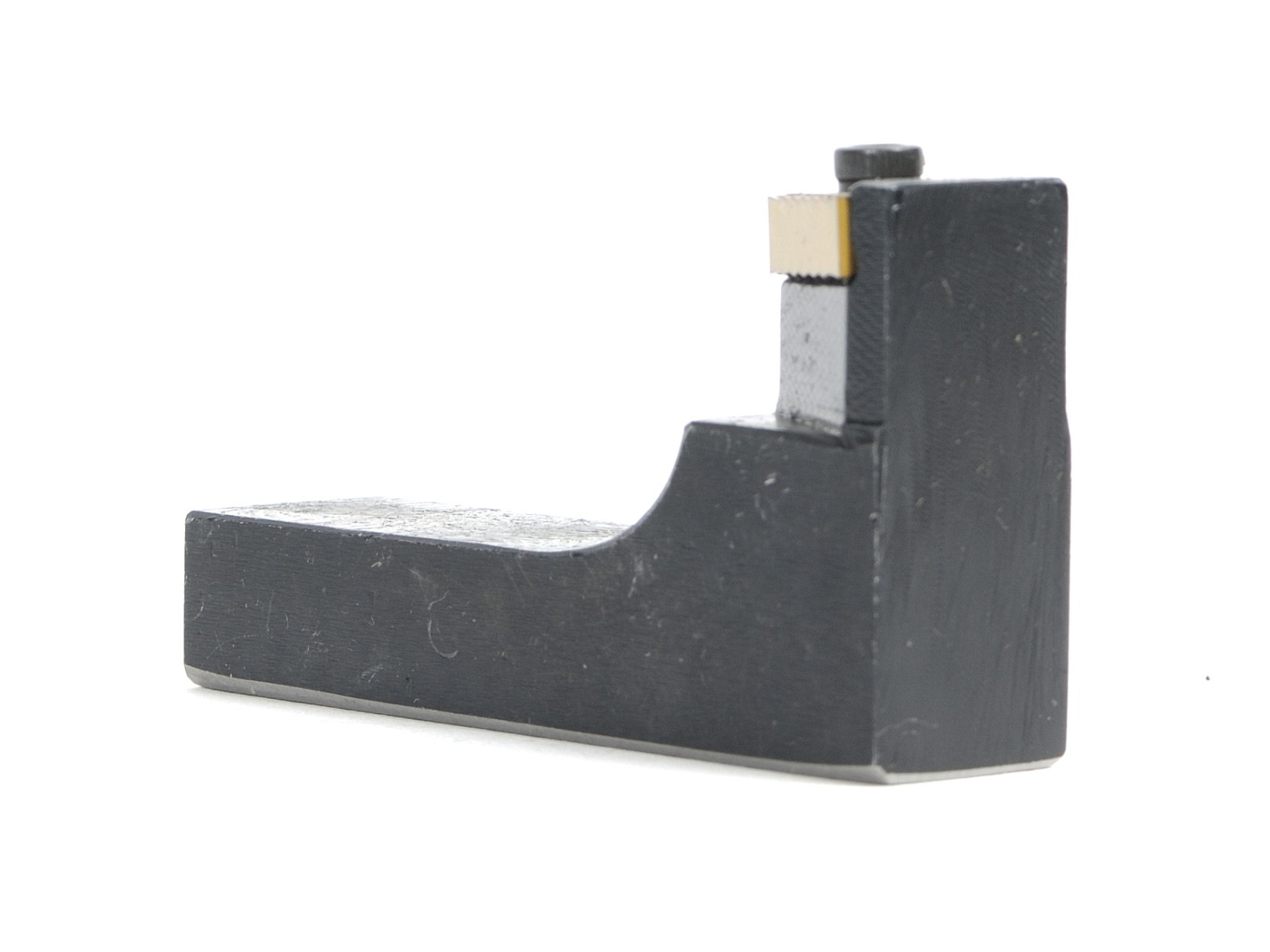

- Ma przestawną końcówkę na płytki TNMG160408 z 3 krawędziami tnącymi.

- Regulowana głowica do różnych rozmiarów powierzchni kulistych.

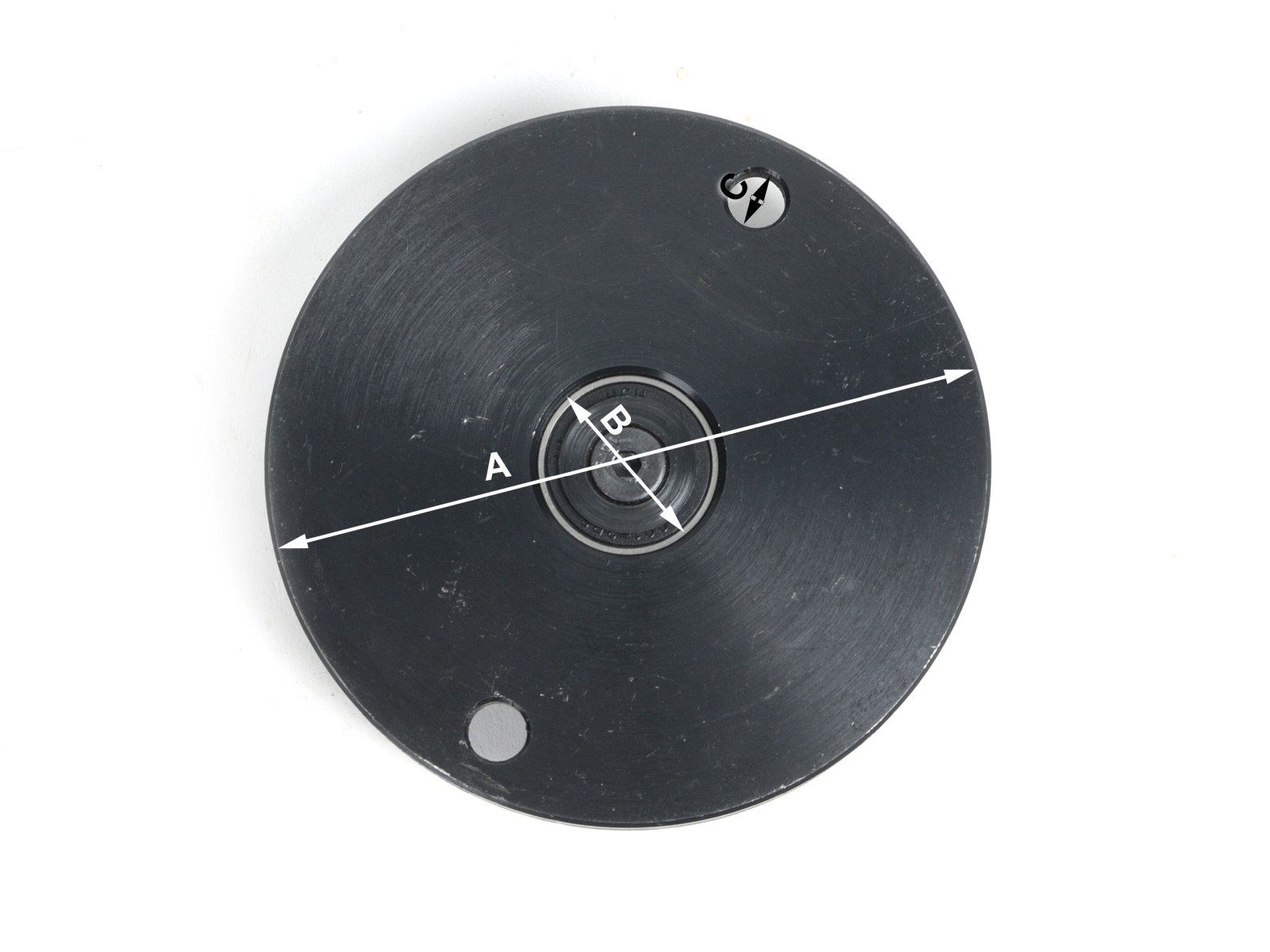

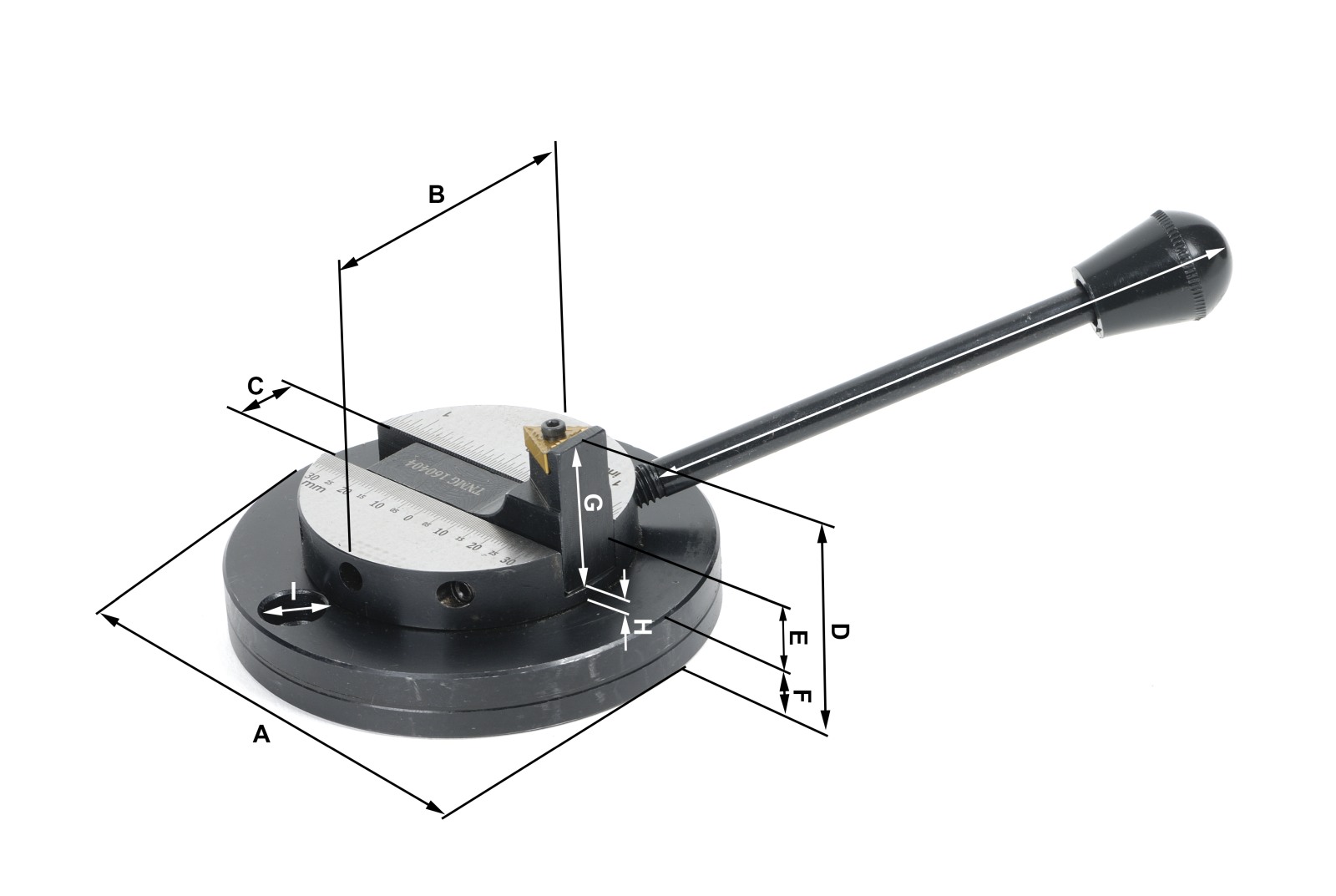

 A - 110mm

 B - 74,5mm

C - 16,3mm

D - 54,5mm

E -14mm

F - 16mm

G - 35mm

H - 3mm

I -13,3mm

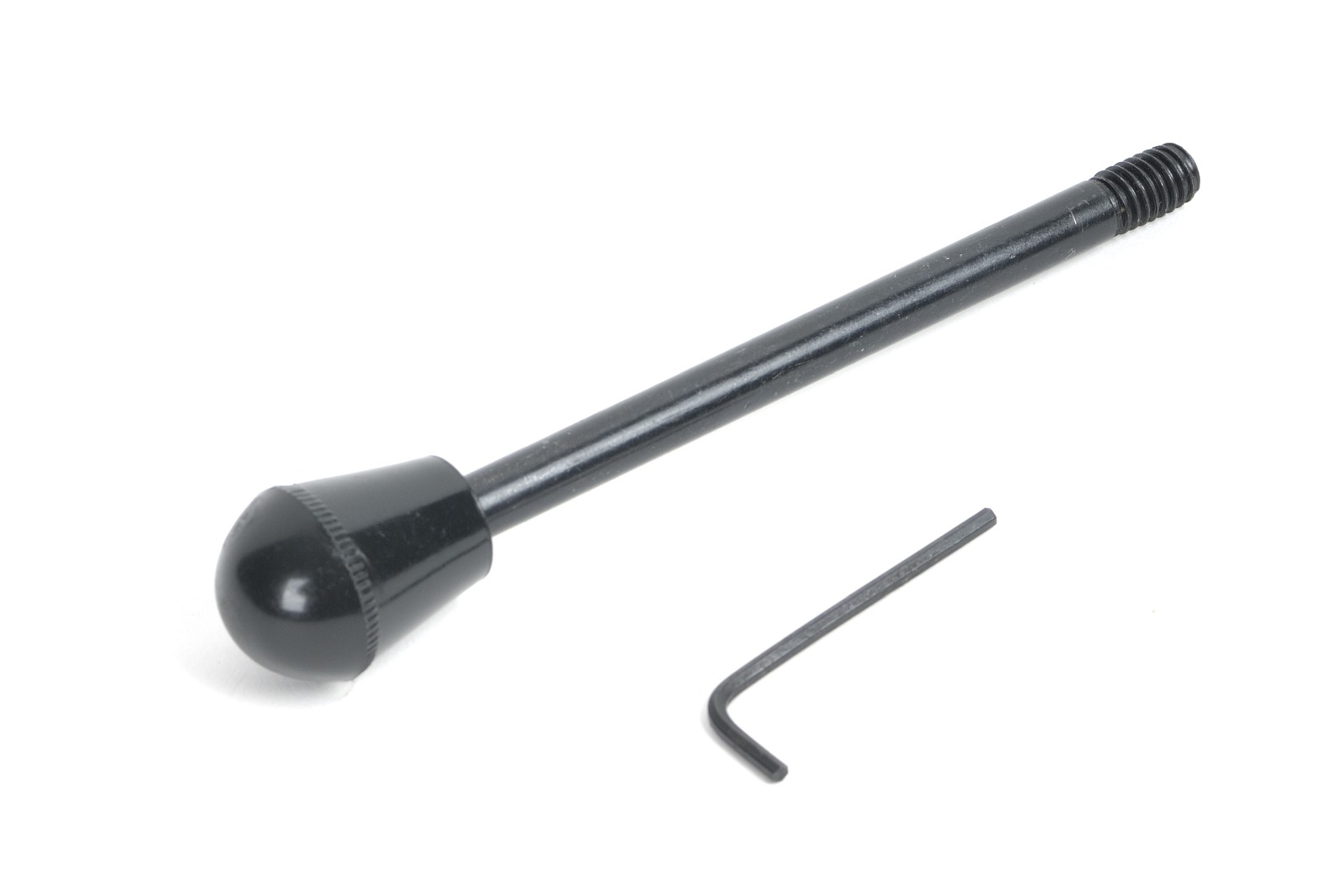

długośc rączki : 141mm

średnica trzpienia rączki  : 8,8mm

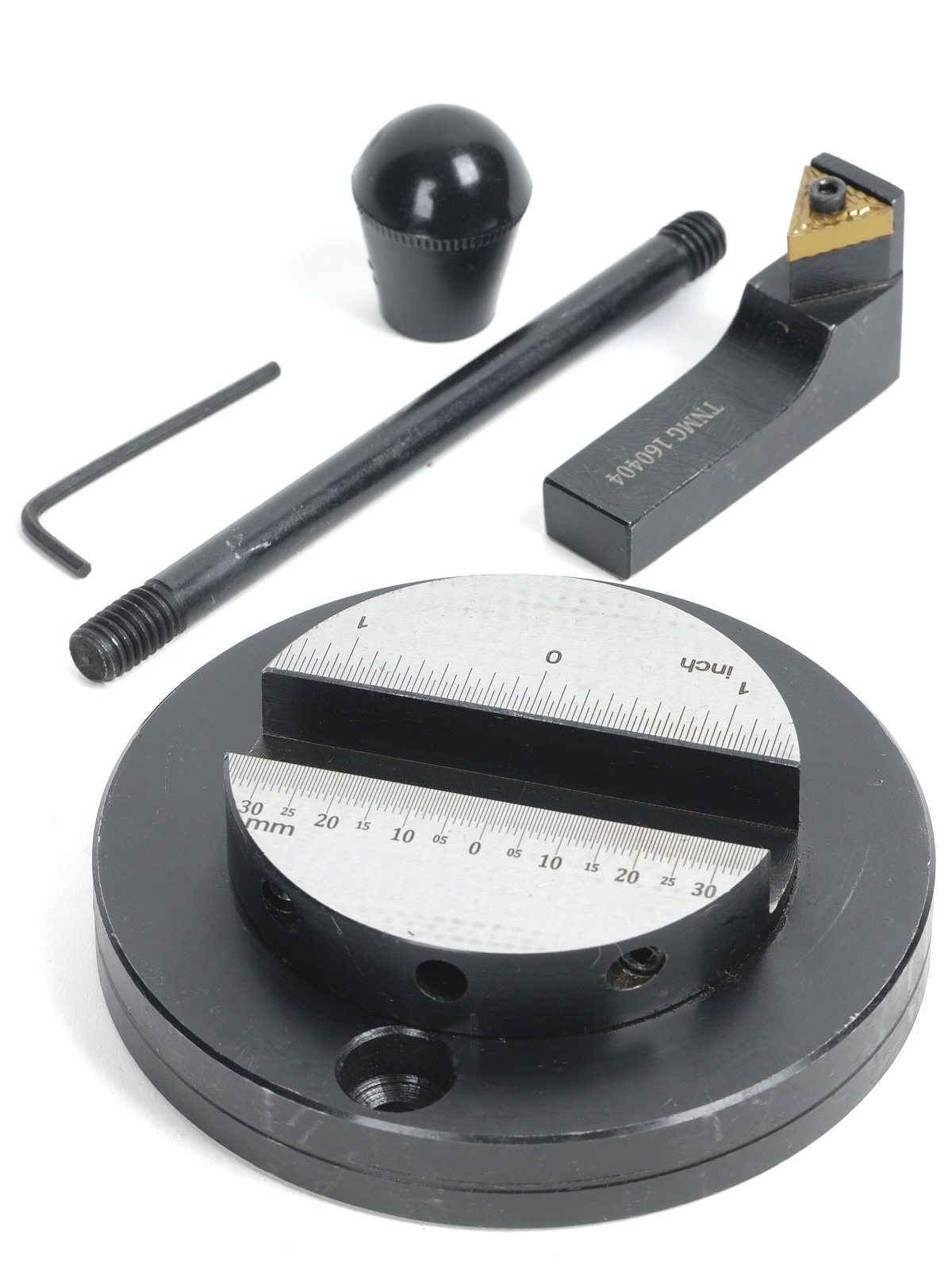

w komplecie mały imbus 2,5mm

Do zestawy potrzebny jest IMBUS 3mm -brak w zestawie.

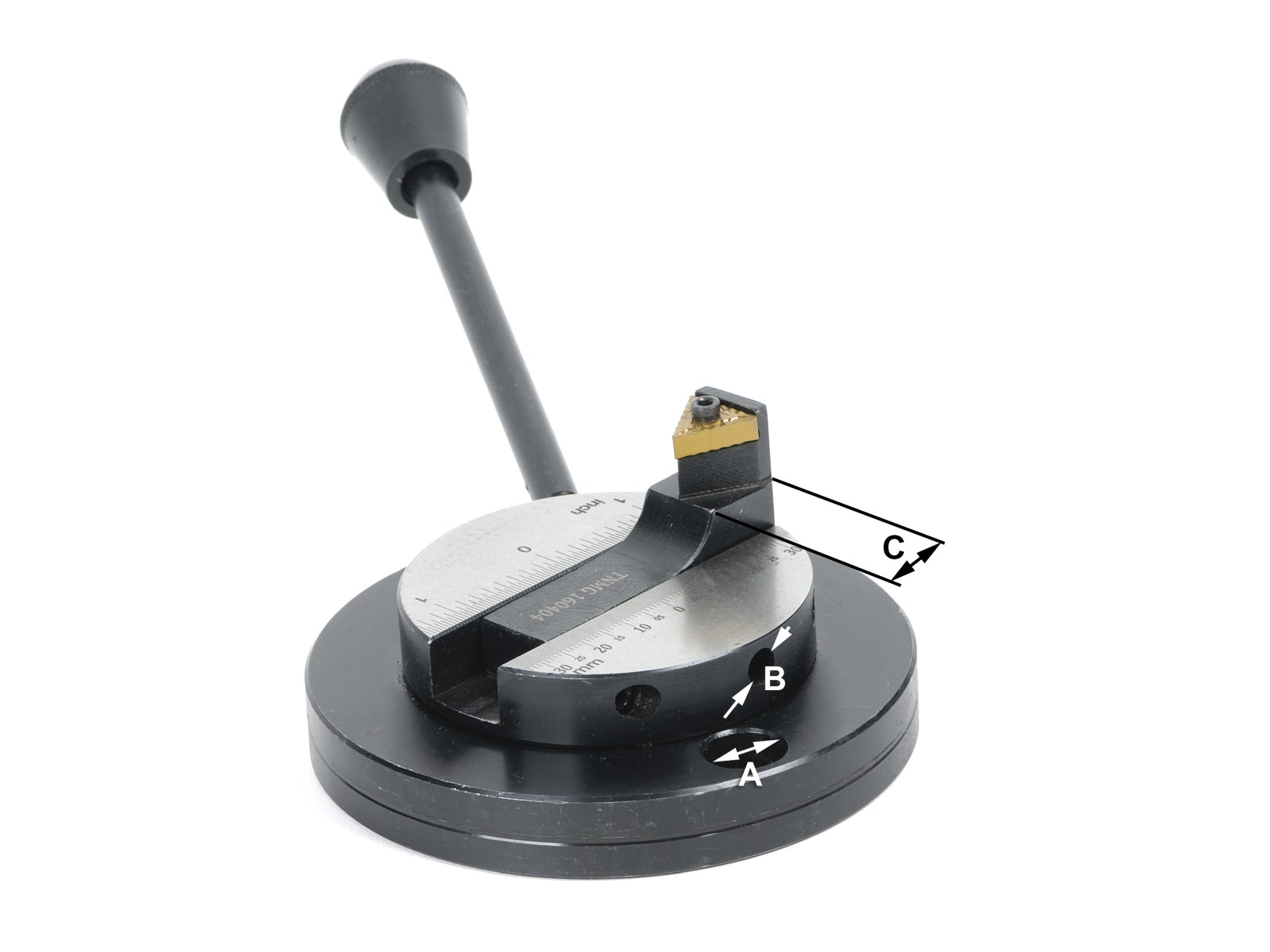

 A - 13,3mm

 B -   6,7mm

C - 16,5mm









 A - 110mm

B - 27,7mm

C - 8,5mm

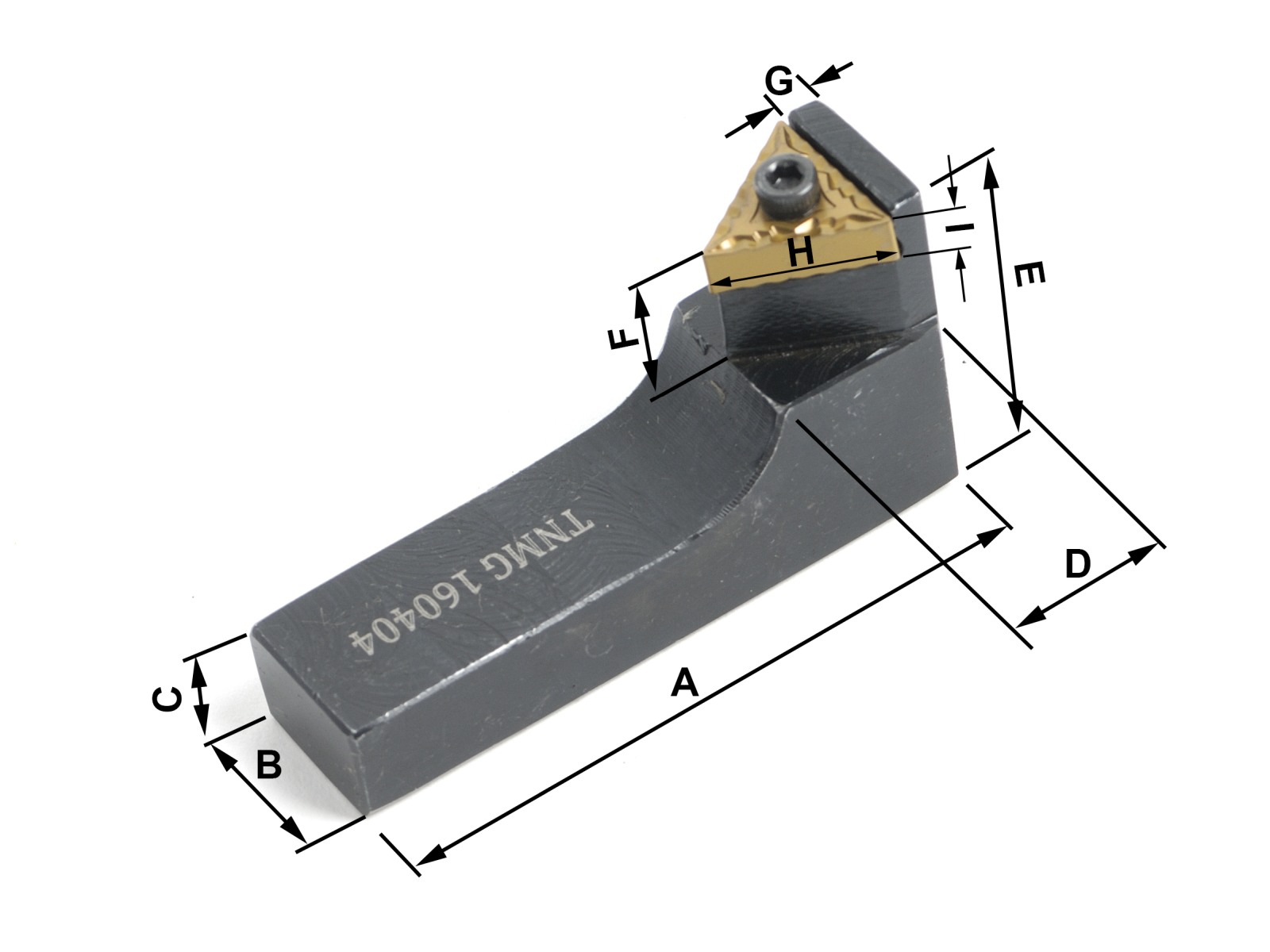

 A - 60mm

B - 16,5mm

C - 11,3mm

D - 16,3mm

E - 35mm

F - 13mm

 G - 3,3mm

H - 16mm

I - 4,8mm

klikając na  tym tekście    , możecie Państwo obejrzeć film z prezentacją naszego urządzenia :

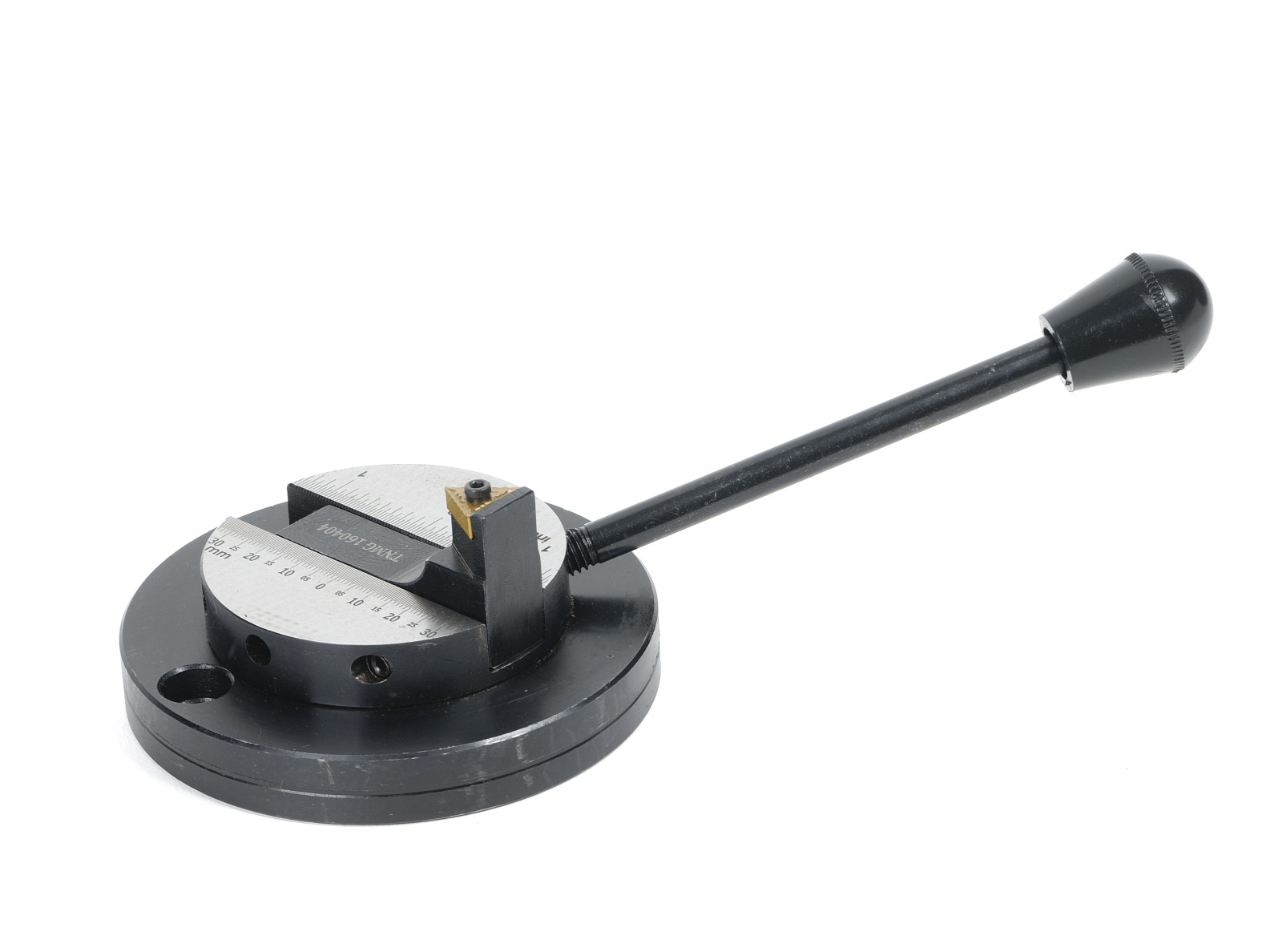

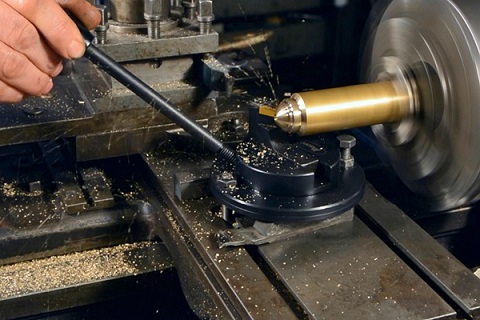

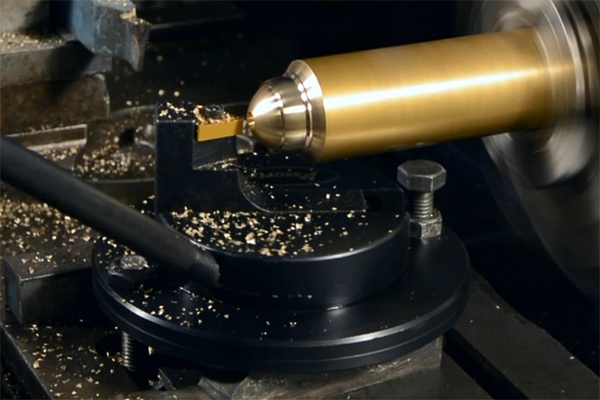

Ponizej pokazujemy przykładowy montaż podobnego modelu w celach demonstracyjnych :
