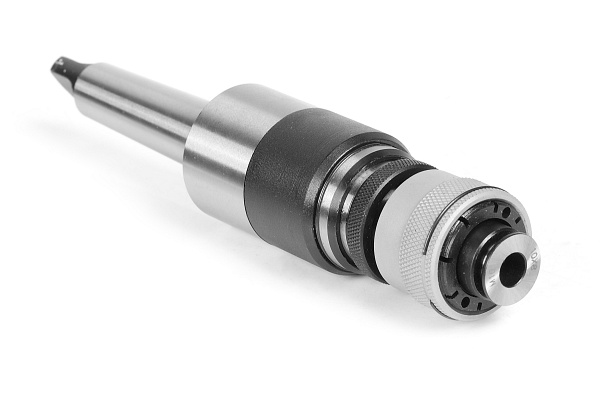

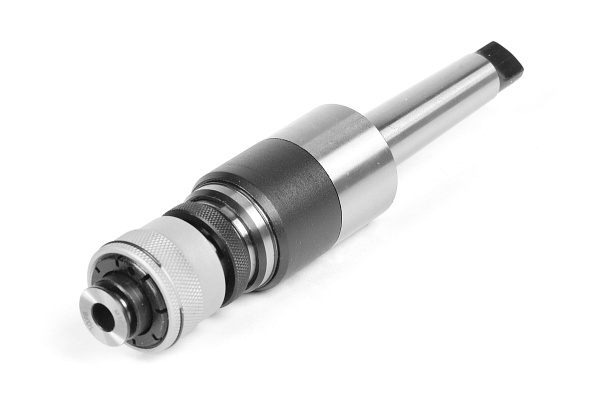

GŁOWICA GWINTUJĄCA , gwint M5 - M16, Morse 3

Głowica gwintująca,

gwint M5 - M16, Morse 3







ZASTOSOWANIE :

- Głowice znajdują zastosowanie :

- podczas seryjnej pracy na wiertarkach, tokarkach,

frezarkach, obrabiarkach ze sterowaniem numerycznym CNC .



WŁAŚCIWOŚCI :

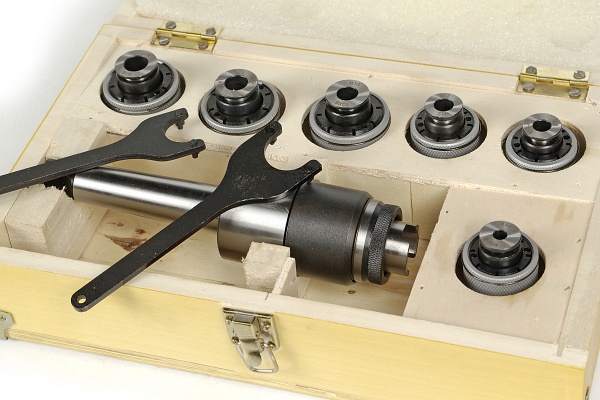

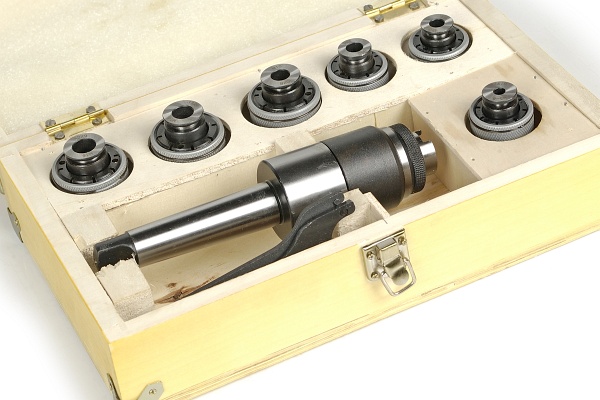

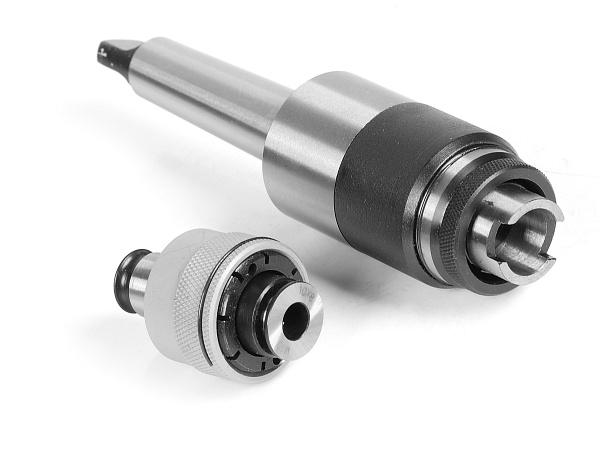

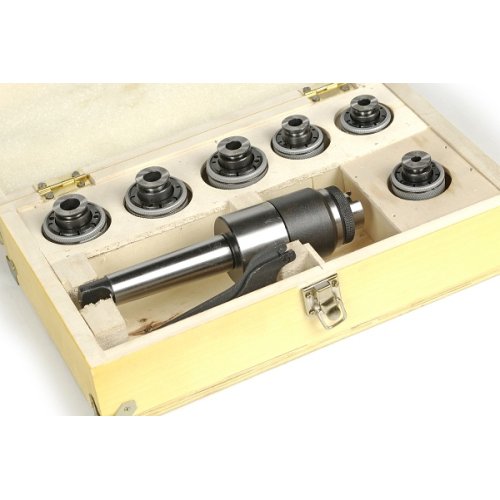

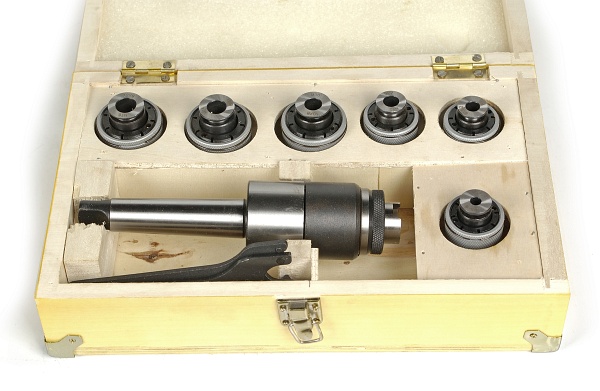

- Zestaw składa się z uchwytu zaciskowego i oprawek szybko mocujących

- W uchwycie zaciskowym znajduje się urządzenie do kompensacji osiowej podziałki gwintu

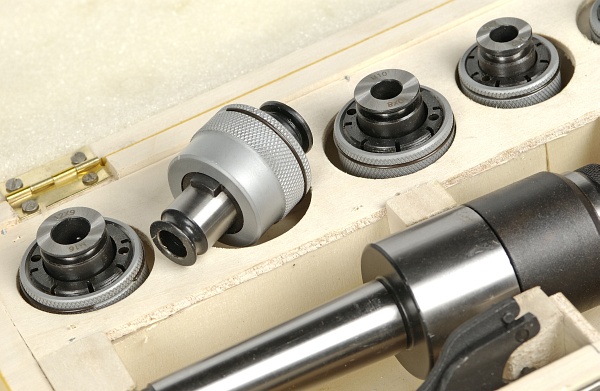

- Szybko wymienne wkładki wyposażone są mechanizm ochrony przed przeciążeniem (w celu zapobiegania złamaniu się gwintownika)

Poniżej wymiary gwintowników kompatybilne z urządzeniem :

6x4.9 ,  8x6.2,  10x8,  9x7 ,  11x9 ,12x9

DANE TECHNICZNE :





MOCOWANIE : MS3

D - 46mm

D1 - 23.825mm

d - 19 mm

L1 - 94mm

L - 191mm

Zakres gwintu : M5-M16

Moment obrotowy : 46.3 Nm

Waga : 1.61kg
